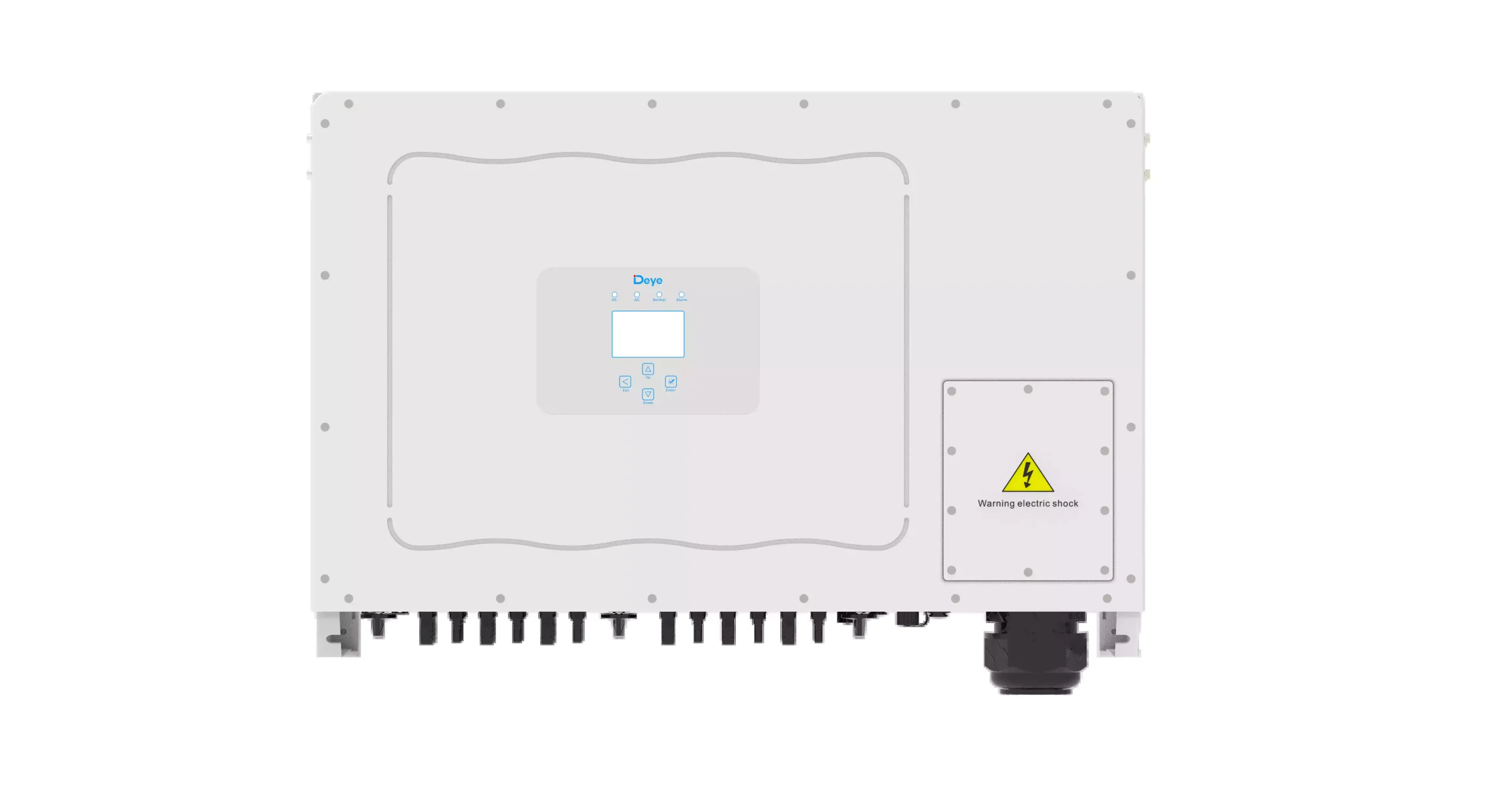

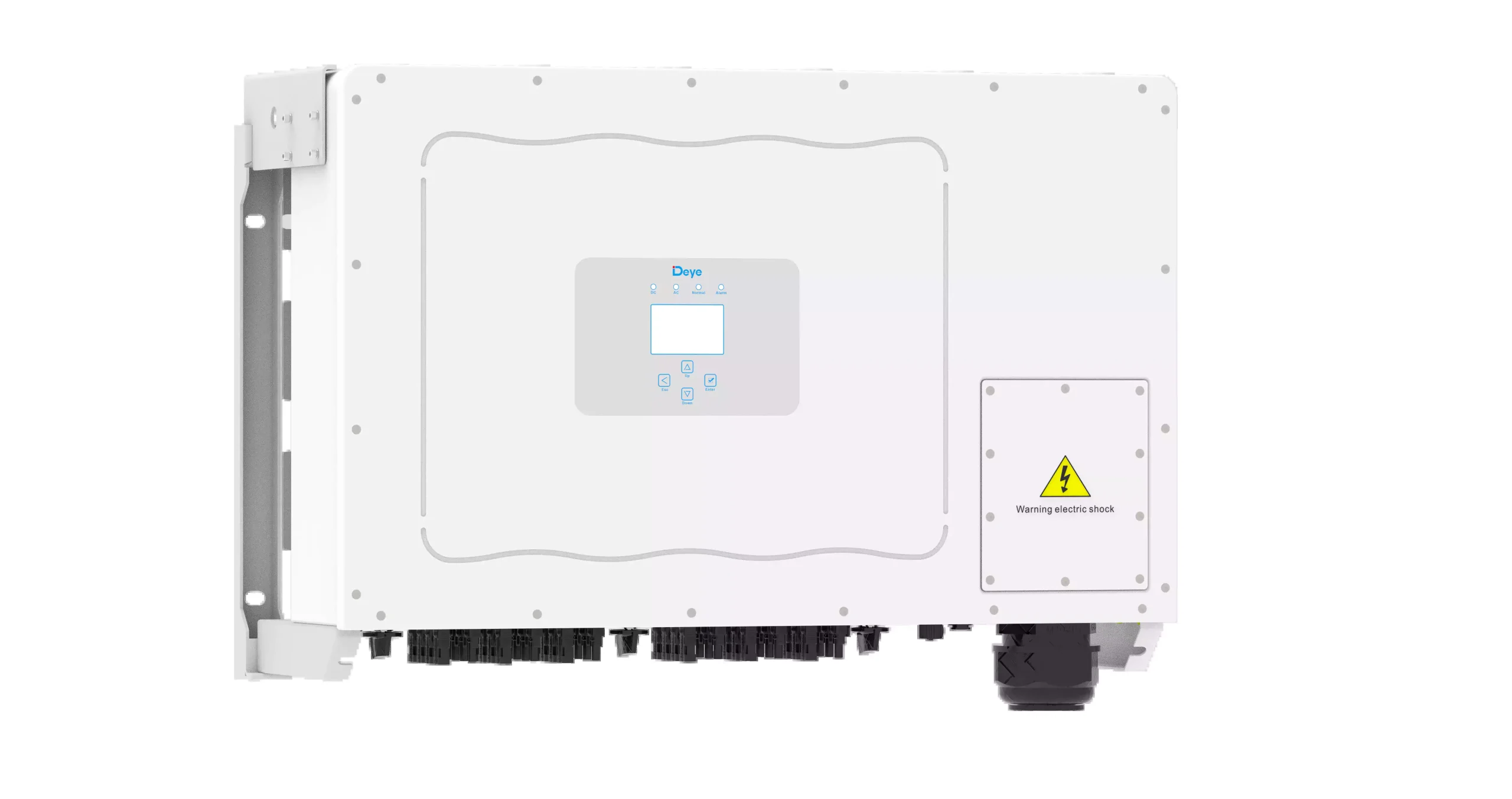

Deye SUN-100K-G03 100 kW trifazis C&I on-grid inverteris
Deye SUN-100K-G03 – tai 100 kW trifazis C&I on-grid saulės inverteris, skirtas didelėms komercinėms, pramoninėms ir antžeminėms saulės elektrinėms. Modelis turi 6 nepriklausomus MPPT sekiklius, 6 / 4+4+4+4+4+4 stringų konfigūraciją, palaiko iki 150 kW PV įėjimo galią, veikia su iki 1000 V DC įtampa, pasižymi iki 98,8 % maksimaliu efektyvumu, IP65 apsaugos klase, išmaniu oro aušinimu, zero export, VSG ir pasirenkamomis stringų stebėjimo bei Anti-PID funkcijomis.
Produkto aprašymas
Deye SUN-100K-G03 yra didelės galios trifazis string tipo tinklo inverteris, skirtas saulės elektrinėms, kurios veikia prijungtos prie elektros tinklo. Tai nėra hibridinis inverteris – jis neturi baterijų įėjimo ir yra skirtas efektyviam saulės modulių energijos konvertavimui į kintamąją srovę, kuri naudojama objekte arba perduodama į elektros tinklą pagal projekto ir tinklo operatoriaus sąlygas.
Šis modelis ypač tinkamas gamybos objektams, logistikos centrams, sandėliams, ūkiams, verslo parkams, komerciniams pastatams ir didelėms stogo arba antžeminėms saulės elektrinėms, kur reikalinga didelė trifazė galia, daug stringų ir lankstus modulių masyvo projektavimas. Dėl 6 MPPT ir didelės PV įėjimo galios jis geriau tinka sudėtingesnėms sistemoms nei mažesni 20–50 kW klasės on-grid inverteriai.
Oficiali Deye specifikacija nurodo 150 kW maksimalią PV įėjimo galią, 100 kW nominalią AC galią, 110 kVA maksimalią AC tariamąją galią, 200–850 V MPPT įtampos diapazoną, 6 MPPT ir 4 stringus kiekvienam MPPT. Tai reiškia, kad inverteris gali valdyti didesnį modulių kiekį ir kelias skirtingas modulių zonas viename projekte.
Privalumai
- 100 kW trifazė AC galia – skirta didelėms komercinėms ir pramoninėms saulės elektrinėms.
- Iki 150 kW PV įėjimo galia – leidžia projektuoti didesnį modulių masyvą nei nominali inverterio AC galia.
- 6 MPPT sekikliai – efektyvesniam skirtingų modulių grupių valdymui.
- 6 / 4+4+4+4+4+4 stringų konfigūracija – iki 24 PV stringų prijungimui.
- 1000 V maks. PV įėjimo įtampa – tinkama didelių komercinių sistemų stringų projektavimui.
- 200–850 V MPPT diapazonas – stabilus darbas plačiame įtampos intervale.
- 40+40+40+40+40+40 A maks. darbinė PV įėjimo srovė – pritaikyta didesnės srovės moduliams.
- 60+60+60+60+60+60 A maks. trumpojo jungimo srovė – aktualu didelės galios PV masyvams.
- Iki 98,8 % maksimalus efektyvumas ir 98,2 % Europos efektyvumas – mažesni energijos konversijos nuostoliai.
- >99 % MPPT efektyvumas – tikslesnis modulių darbo taško sekimas.
- Zero export application – galimybė riboti energijos atidavimą į tinklą.
- VSG application – tinklo palaikymo funkcija.
- String intelligent monitoring – pasirenkamas stringų stebėjimas.
- Anti-PID funkcija – pasirenkama modulių veikimo palaikymo funkcija.
- Type II DC/AC viršįtampių apsauga – apsauga tiek DC, tiek AC pusėje.
- IP65 apsaugos klasė – tinkamas montuoti techninėje patalpoje arba lauke pagal montavimo reikalavimus.
- Išmanus oro aušinimas – stabiliai veiklai didesnės galios sistemose.
Techninės specifikacijos
| Parametras | Reikšmė |
|---|---|
| Modelis | Deye SUN-100K-G03 |
| Tipas | Trifazis on-grid / string inverteris |
| Segmentas | C&I, komerciniai ir pramoniniai objektai |
| Nominali AC aktyvioji galia | 100 kW |
| Maks. AC tariamoji galia | 110 kVA |
| Maks. PV įėjimo galia | 150 kW |
| Maks. PV įėjimo įtampa | 1000 V |
| Startinė įtampa | 250 V |
| MPPT įtampos diapazonas | 200–850 V |
| Nominali PV įėjimo įtampa | 600 V |
| Maks. darbinė PV įėjimo srovė | 40+40+40+40+40+40 A |
| Maks. PV trumpojo jungimo srovė | 60+60+60+60+60+60 A |
| MPPT / stringai | 6 / 4+4+4+4+4+4 |
| Nominali tinklo įtampa | 220/380 V, 230/400 V |
| Tinklo įtampos diapazonas | 0,85Un–1,1Un |
| Tinklo jungtis | 3L / N / PE |
| Tinklo dažnis | 50 / 45–55 Hz, 60 / 55–65 Hz |
| Rated AC output current | 151,5 / 144,9 A |
| Max AC output current | 166,7 / 159,4 A |
| Galios faktoriaus reguliavimas | 0,8 leading – 0,8 lagging |
| THDi | <3 % |
| DC injection current | <0,5 % In |
| Maks. efektyvumas | 98,8 % |
| Euro efektyvumas | 98,2 % |
| MPPT efektyvumas | >99 % |
| Komunikacija | RS485 / RS232 |
| Monitoringas | GPRS / Wi-Fi / Bluetooth / 4G / LAN, pasirenkamai |
| Darbinė temperatūra | -25 °C iki +60 °C, galios ribojimas virš +45 °C |
| Leistina aplinkos drėgmė | 0–100 % |
| Leistinas aukštis | iki 4000 m |
| Triukšmas | ≤55 dB(A) |
| Apsaugos klasė | IP65 |
| Topologija | Neizoliuota |
| Viršįtampio kategorija | OVC II DC / OVC III AC |
| Matmenys | 824 × 516 × 312,7 mm, be jungčių ir laikiklių |
| Svoris | 81 kg |
| Aušinimas | Išmanus oro aušinimas |
| Oficiali garantija dokumentacijoje | 5 metai |
| Tinklo standartai | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Saugos / EMC standartai | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |

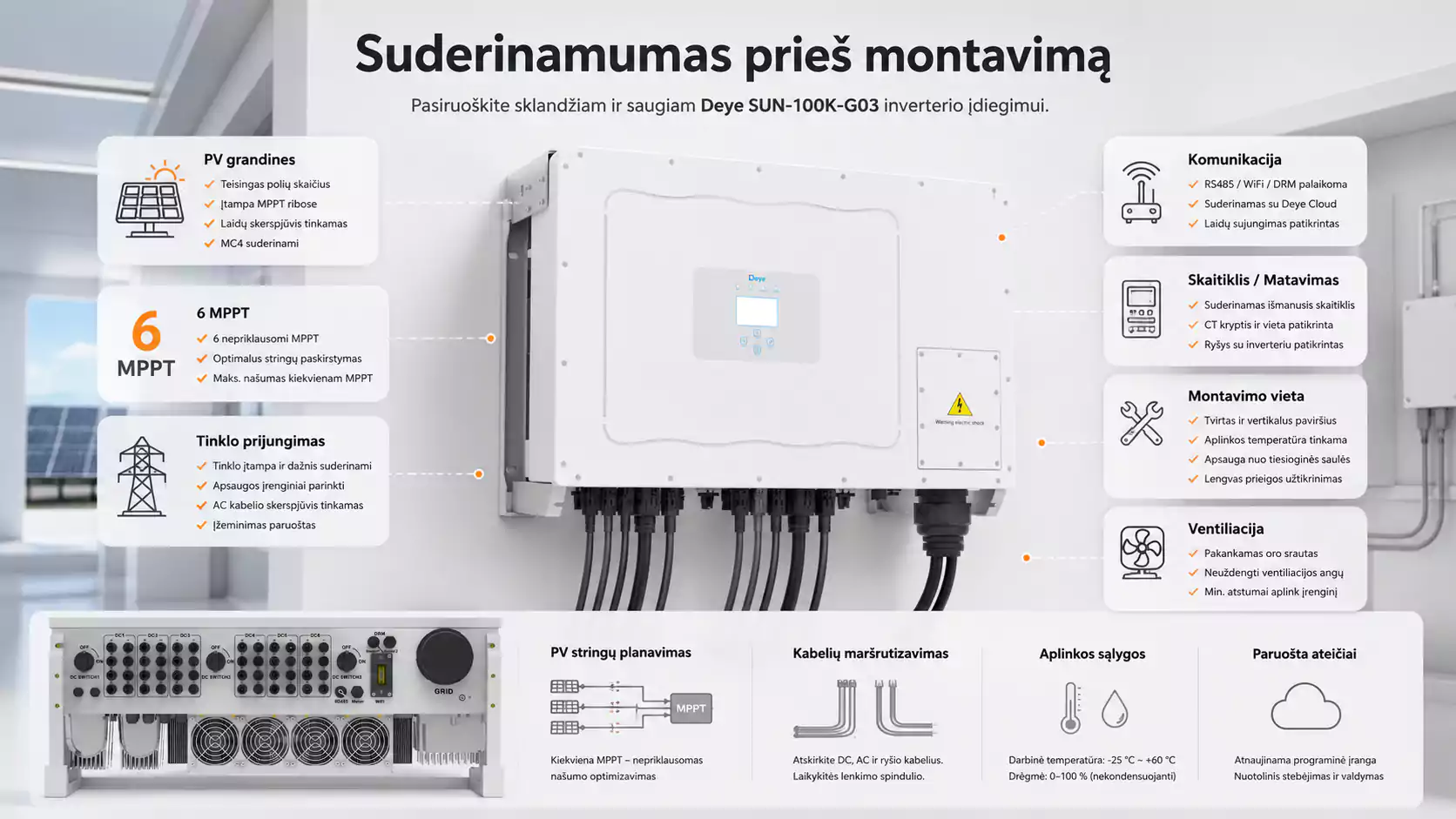

Suderinamumas
Prieš montuojant Deye SUN-100K-G03, būtina patikrinti PV stringų konfigūraciją, modulių srovę, bendrą modulių galią, DC įtampą, AC tinklo įtampą, dažnį, kabelių skerspjūvius, apsaugos automatiką, įžeminimą, viršįtampių apsaugas, montavimo vietą ir tinklo operatoriaus reikalavimus.
Svarbiausi oficialūs projektavimo parametrai: 1000 V maks. PV įėjimo įtampa, 250 V startinė įtampa, 200–850 V MPPT diapazonas, 40 A maks. darbinė srovė kiekvienam MPPT, 60 A trumpojo jungimo srovė kiekvienam MPPT, 6 MPPT ir 4 stringai kiekvienam MPPT. Šie duomenys turi būti įvertinti projektuojant saulės modulių masyvą.
Dažniausiai užduodami klausimai
Ne. Tai on-grid / tinklo string inverteris, skirtas saulės elektrinei, prijungtai prie elektros tinklo. Jis nėra skirtas tiesioginiam baterijų prijungimui.
Ne, SUN-100K-G03 neturi baterijų įėjimo. Jeigu planuojama energijos kaupimo sistema, reikėtų rinktis Deye hibridinį inverterį.
Oficialiai šis modelis turi 6 MPPT sekiklius ir 6 / 4+4+4+4+4+4 stringų konfigūraciją.
Oficialiai SUN-100K-G03 modeliui nurodoma iki 150 kW PV įėjimo galia.
Taip, tai 100 kW nominalios AC galios trifazis inverteris, skirtas didelėms tinklo saulės elektrinėms komerciniuose, pramoniniuose ir ūkio objektuose.
Taip, Deye šiai serijai nurodo zero export application, tačiau realus veikimas priklauso nuo sistemos schemos, skaitiklio / CT, tinklo operatoriaus sąlygų ir montuotojo konfigūracijos.
Inverteris turi IP65 apsaugos klasę, tačiau montavimo vieta turi atitikti gamintojo reikalavimus dėl vėdinimo, temperatūros, drėgmės, tiesioginės saulės, aptarnavimo erdvės ir konstrukcijos tvirtumo.
Oficialioje Deye specifikacijoje nurodomas 81 kg svoris.
Kam skirtas šis inverteris?
Deye SUN-100K-G03 skirtas projektams, kuriuose reikalingas galingas tinklo inverteris didelėms saulės elektrinėms. Tai tinkamas sprendimas pramoniniams objektams, gamybos įmonėms, ūkiams, logistikos centrams, sandėliams, komerciniams pastatams, verslo centrams ir didelėms antžeminėms saulės elektrinėms.
Šis modelis ypač aktualus, kai saulės elektrinė turi daug modulių grupių, kelias skirtingas montavimo zonas arba sudėtingą stogo / žemės plotų struktūrą. 6 MPPT leidžia atskirai optimizuoti kelias PV zonas, todėl sistema gali efektyviau dirbti, kai moduliai skiriasi orientacija, pasvirimu ar apšvietimo sąlygomis.

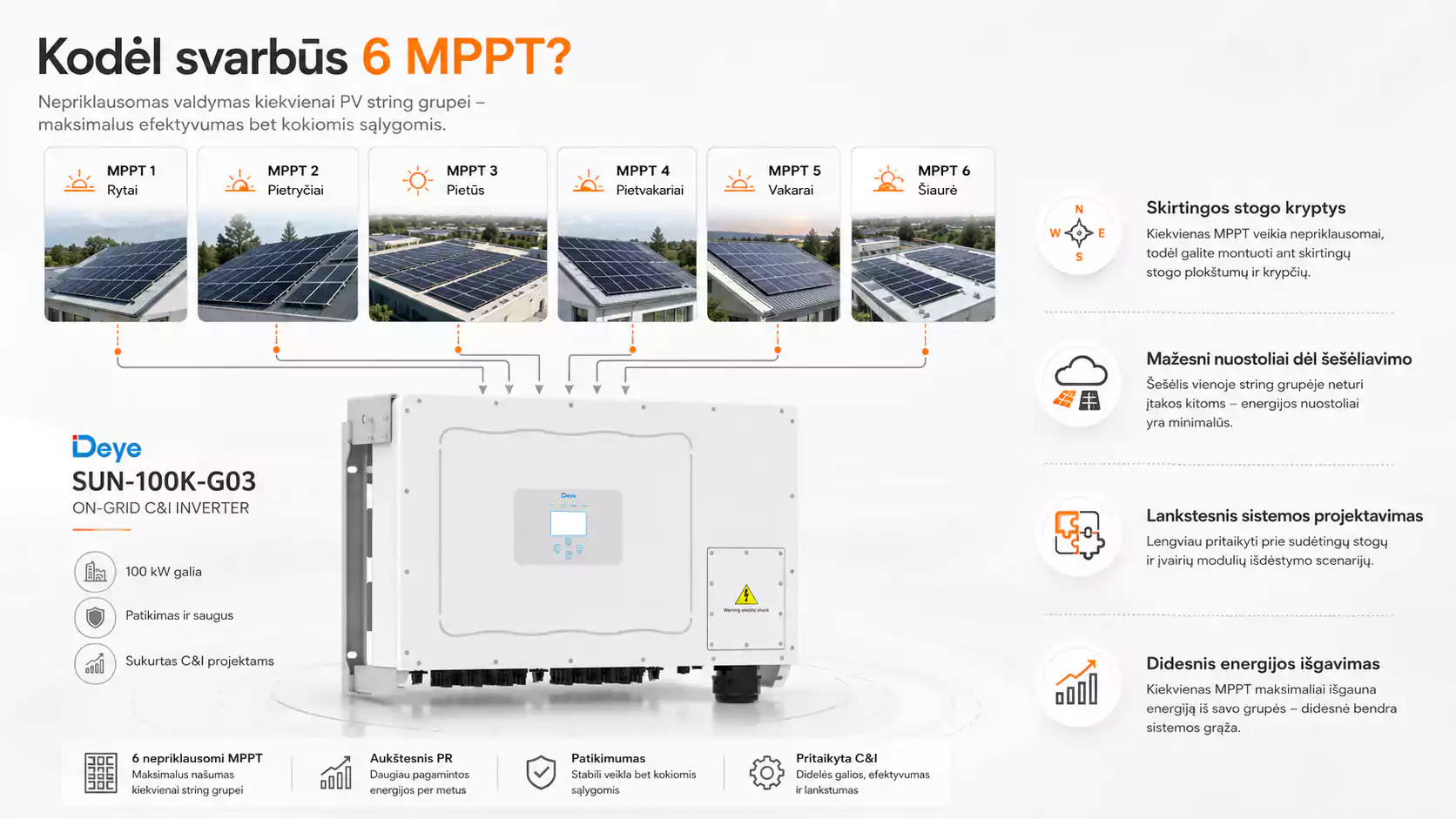

Kodėl svarbūs 6 MPPT?
6 MPPT sekikliai leidžia inverteriui atskirai valdyti iki šešių modulių grupių. Tai svarbu dideliuose C&I projektuose, kur moduliai dažnai montuojami ant kelių stogo plokštumų, kelių pastatų, skirtingų konstrukcijų arba skirtingomis kryptimis.
Kiekvienam MPPT šiame modelyje gali būti priskirti 4 stringai, todėl bendra konfigūracija yra 6 / 4+4+4+4+4+4. Tokia struktūra suteikia daugiau projektavimo lankstumo ir leidžia efektyviau valdyti didelį PV masyvą, ypač kai ne visos modulių grupės gauna vienodą apšvietimą.

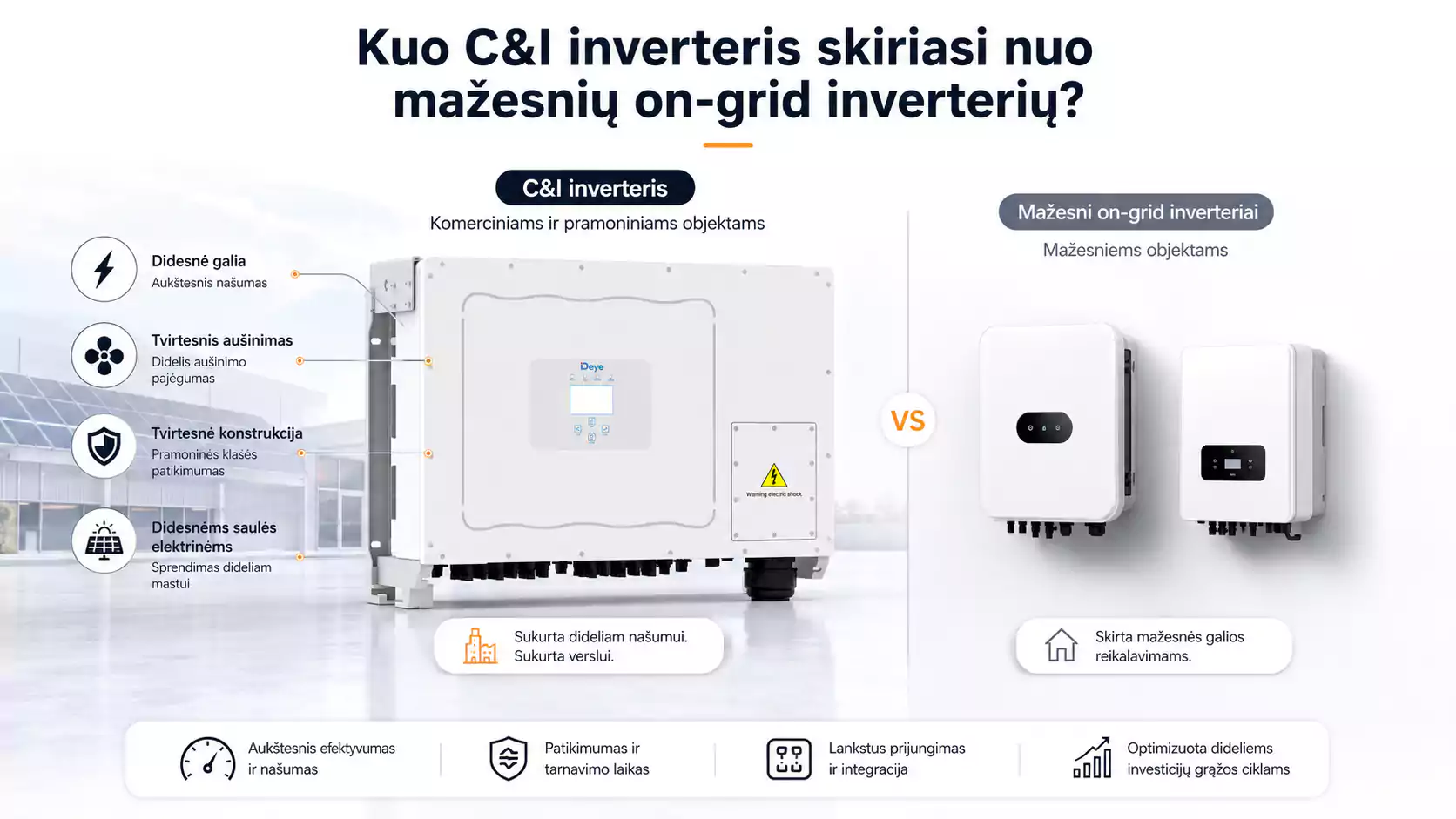

Kuo C&I inverteris skiriasi nuo mažesnių on-grid inverterių?
C&I inverteris skirtas komerciniams ir pramoniniams objektams, kuriuose reikalinga didesnė galia, didesnės srovės, daugiau MPPT, daugiau stringų, patikimas aušinimas ir nuotolinis stebėjimas. Deye SUN-100K-G03 palaiko iki 150 kW PV įėjimo galią, turi 6 MPPT, iki 24 stringų konfigūraciją, 81 kg korpusą ir išmanų oro aušinimą.
Mažesni 10–30 kW on-grid inverteriai dažniausiai tinka namams ar mažesniems komerciniams objektams, o 100 kW klasės C&I inverteris skirtas objektams, kuriuose saulės elektrinė tampa reikšminga infrastruktūros dalimi. Tokiuose projektuose svarbu ne tik inverterio kaina, bet ir projektavimo lankstumas, patikimumas, stebėsena, apsaugos ir suderinamumas su tinklo reikalavimais.

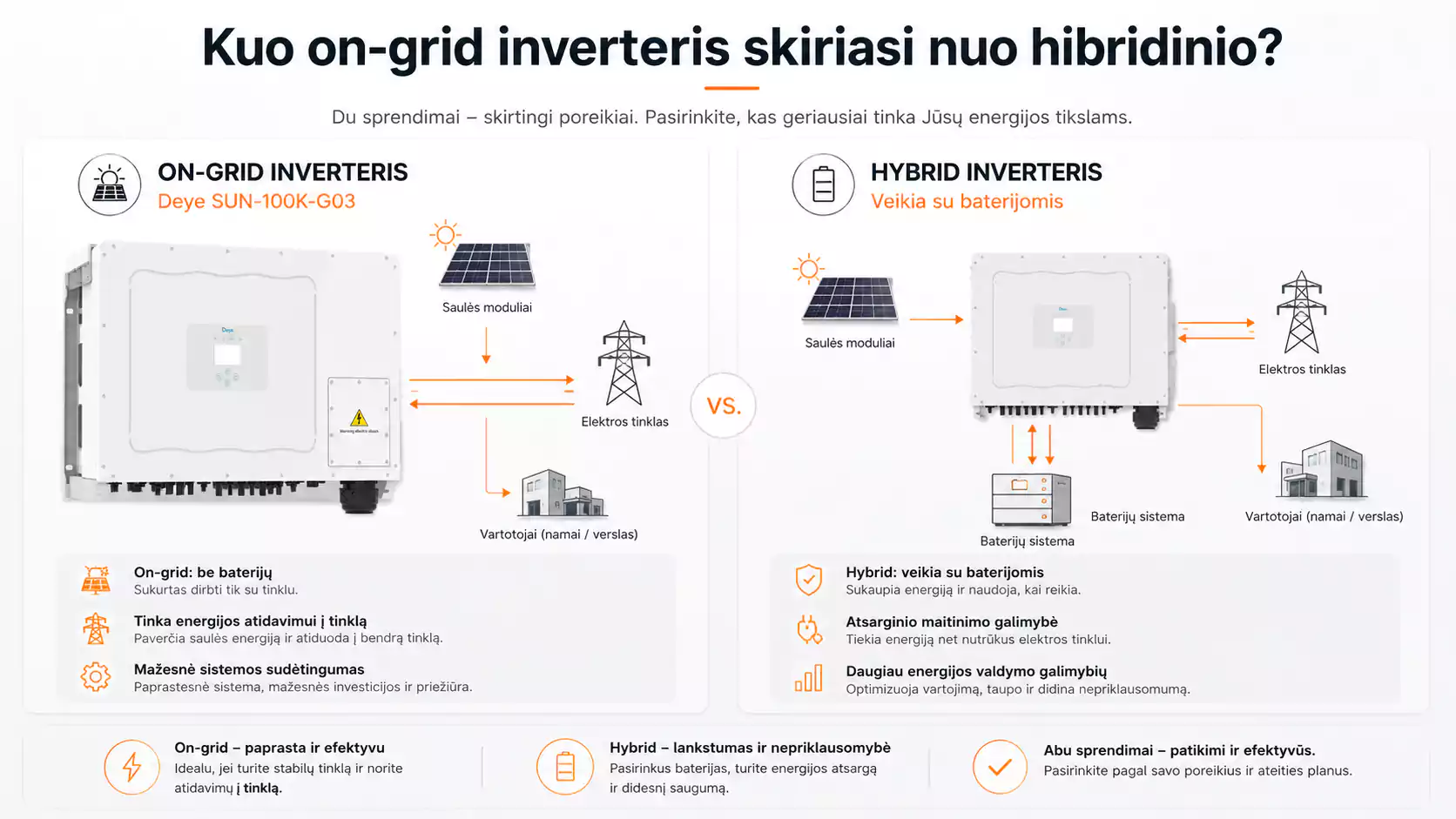

Kuo on-grid inverteris skiriasi nuo hibridinio?
On-grid inverteris veikia su elektros tinklu. Jis konvertuoja saulės modulių generuojamą DC energiją į AC energiją, kuri naudojama objekte arba perduodama į tinklą. Deye SUN-100K-G03 yra būtent on-grid / string tipo inverteris, todėl jis nėra skirtas tiesiogiai prijungti baterijų kaupikliams.
Hibridinis inverteris papildomai gali valdyti baterijas ir energijos kaupimą. Todėl jeigu projektui reikalingas atsarginis maitinimas, baterijų kaupimas arba energijos valdymas su kaupikliais, reikėtų rinktis atitinkamą Deye hibridinį modelį, o ne SUN-100K-G03.

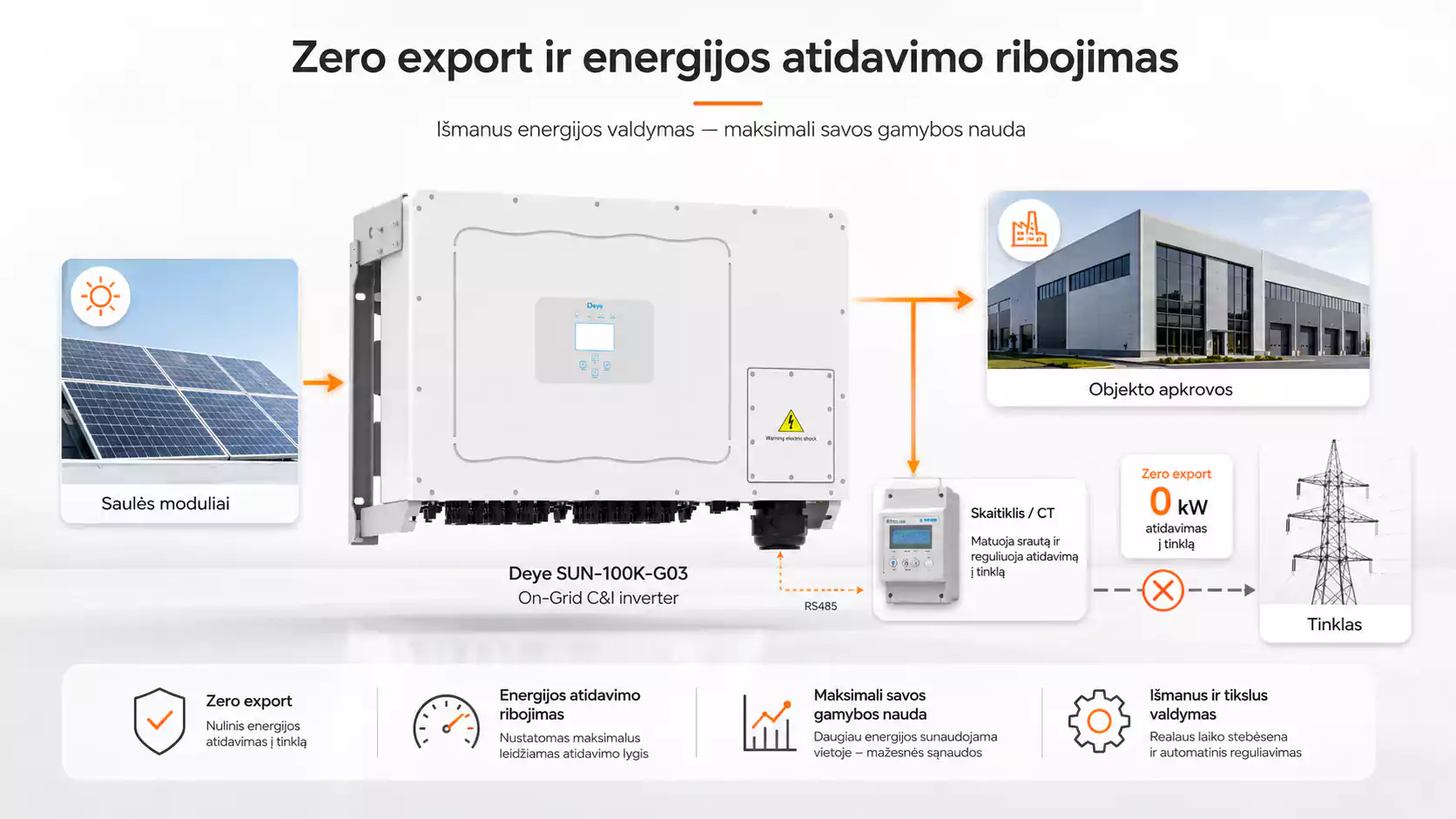

Zero export ir energijos atidavimo ribojimas
Oficiali Deye informacija šiai serijai nurodo zero export application funkciją. Tai svarbu komerciniuose ir pramoniniuose projektuose, kur tinklo operatorius gali riboti atiduodamą galią arba kur objektas nori maksimaliai naudoti energiją vietoje.
Praktikoje zero export veikimas priklauso nuo projekto schemos, skaitiklio / CT sprendimo, inverterio nustatymų, tinklo operatoriaus sąlygų ir montuotojo konfigūracijos. Produkto puslapyje verta aiškiai nurodyti, kad prieš montavimą reikia patikrinti, kokie valdymo komponentai reikalingi konkrečiam objektui.

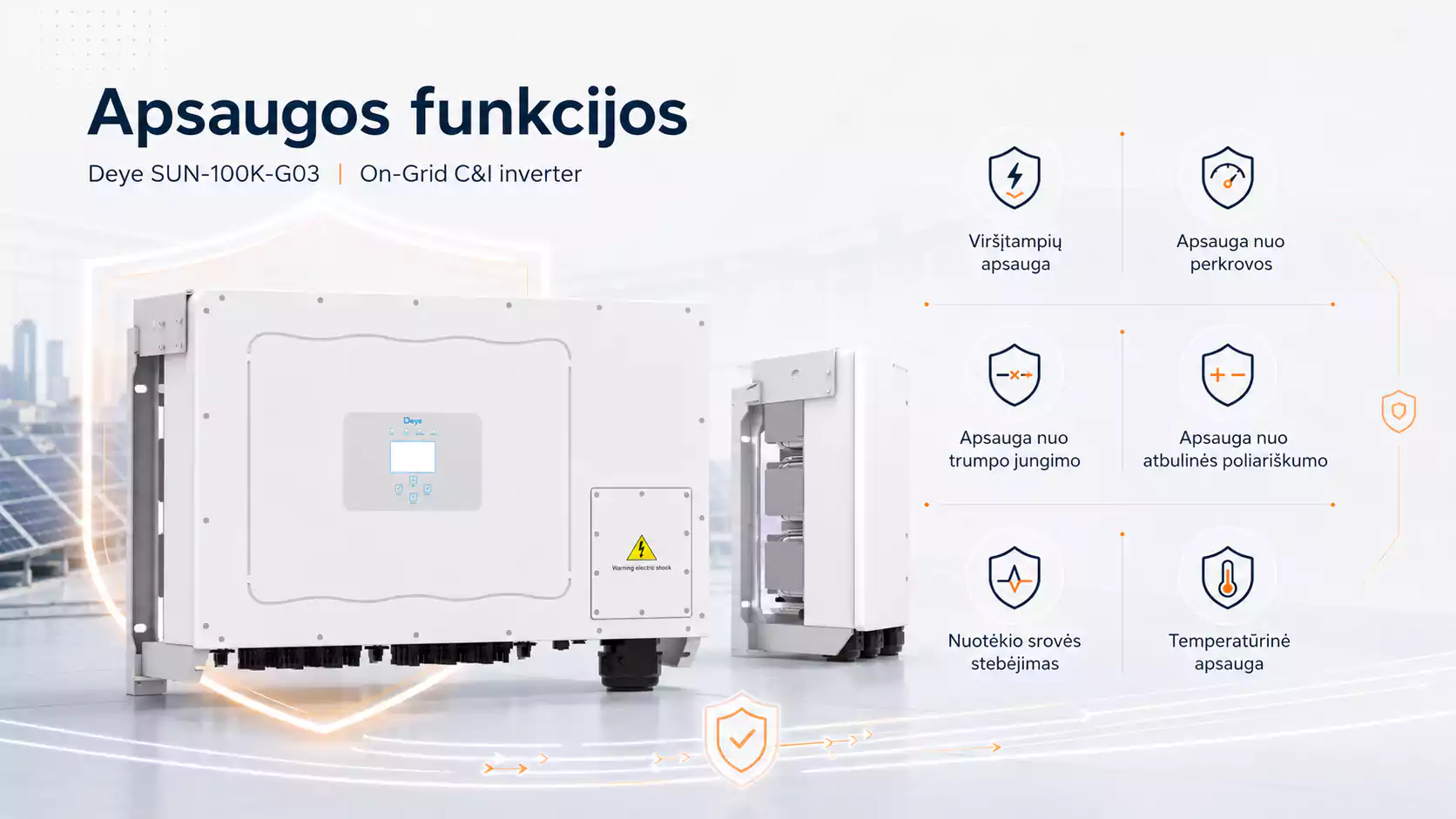

Apsaugos funkcijos
Deye SUN-100K-G03 turi integruotas apsaugas, reikalingas didelės galios saulės elektrinėms: DC atvirkštinio poliškumo apsaugą, AC išėjimo viršsrovio apsaugą, AC išėjimo viršįtampio apsaugą, AC išėjimo trumpojo jungimo apsaugą, terminę apsaugą, izoliacijos impedanso aptikimą, DC komponentų stebėjimą, anti-islanding apsaugą, liekamosios srovės aptikimą, DC jungiklį ir TYPE II viršįtampių apsaugą DC bei AC pusėse. Taip pat nurodoma pasirenkama AFCI funkcija.
Deye
Deye – tai tarptautiniu mastu žinomas saulės energetikos ir energijos kaupimo sprendimų gamintojas, priklausantis „Ningbo Deye Technology Co., Ltd.“ Įmonė specializuojasi saulės inverterių, hibridinių inverterių, energijos kaupimo sistemų ir susijusių technologinių sprendimų kūrime. Deye integruoja mokslinius tyrimus, projektavimą, gamybą, pardavimus ir aptarnavimą, todėl gali pasiūlyti patikimus sprendimus tiek gyvenamosioms, tiek komercinėms saulės elektrinėms. Įmonė taip pat yra listinguojama Šanchajaus vertybinių popierių biržoje, o tai pabrėžia jos tarptautinį mastą ir stabilų augimą.
Privalumai
Deye inverteriai vertinami dėl plataus pritaikymo, modernaus energijos valdymo ir suderinamumo su saulės moduliais, elektros tinklu bei baterijų kaupimo sistemomis. Gamintojo asortimente yra tinklo, hibridiniai ir mikroinverteriai, skirti efektyviam elektros energijos generavimui, kaupimui ir naudojimui. Dėl išmanių funkcijų, tokių kaip energijos srautų valdymas, baterijų įkrovimo kontrolė, atsarginio maitinimo galimybės ir sistemos stebėjimas, Deye sprendimai dažnai pasirenkami namų ūkiams, verslo objektams ir modernioms saulės elektrinėms, kuriose svarbus patikimumas, efektyvumas ir ilgalaikis sistemos lankstumas.
| Svoris | 81 kg |
|---|---|
| Išmatavimai | 824 × 312.7 × 516 mm |
| Gamintojas | |
| Modelis | SUN-100K-G03 |
| Inverterio galia | |
| Inverterio tipas | |
| Segmentas | C&I |
| Fazės | |
| MPPT Jungtys | 6 |
| Stringų konfigūracija | 6 / 4+4+4+4+4+4 |
| Maks. PV galia | 150 kW |
| Maks. PV įtampa | 1000 V |
| MPPT diapazonas | 200–850 V |
| Maks. PV įėjimo srovė | 40 A × 6 MPPT |
| Maks. efektyvumas | 98,6 % |
| Aušinimas | Išmanus oro aušinimas |
| Apsaugos klasė | IP65 |
| Komunikacija | RS485, RS232 |
| Valdymas | Wi-Fi, Bluetooth, GPRS, 4G, LAN |
| Svoris | 81 kg |
| Produkto garantija | 5 metai, 10 metų pasirinktinai pagal sąlygas |
