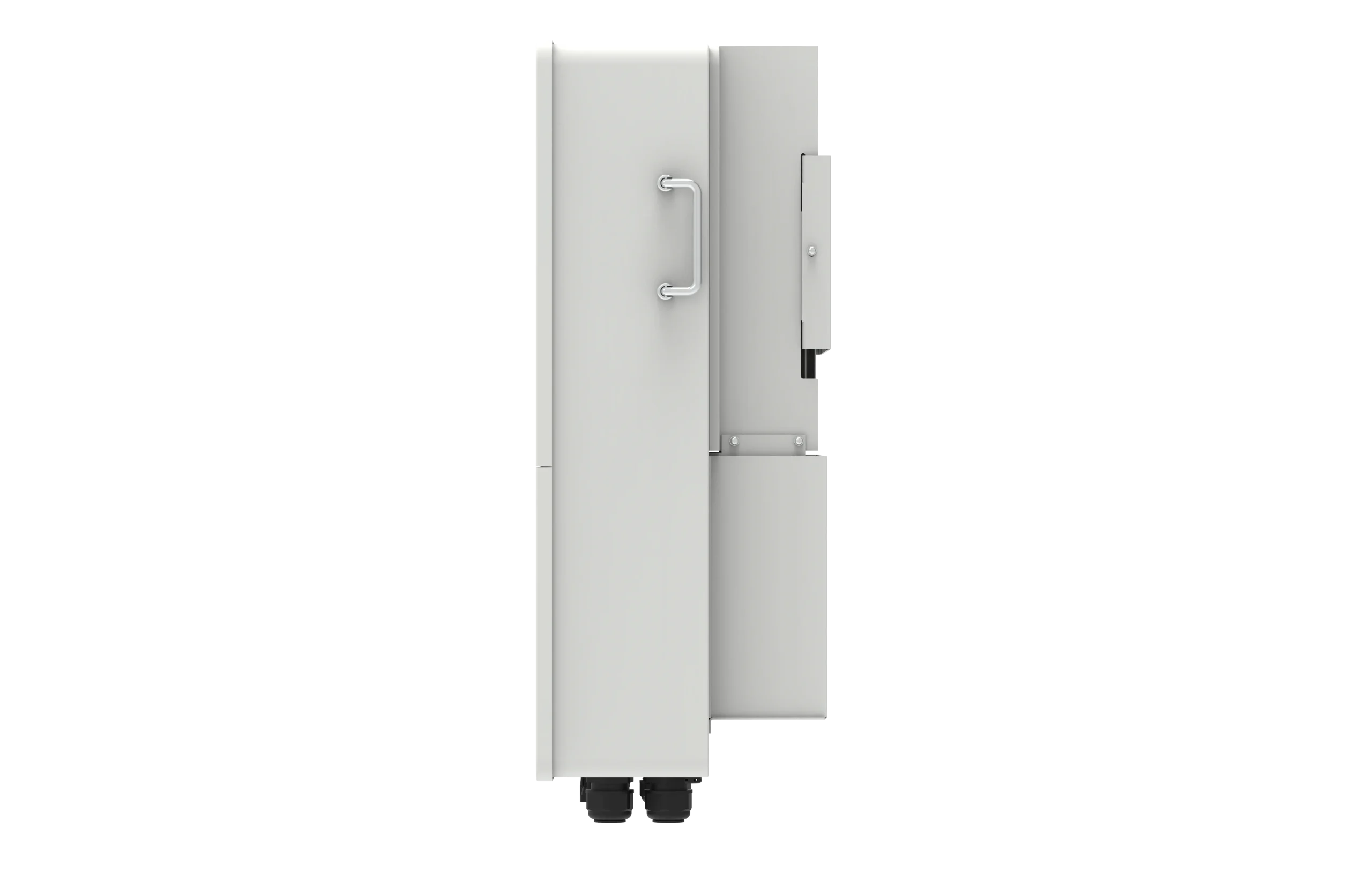

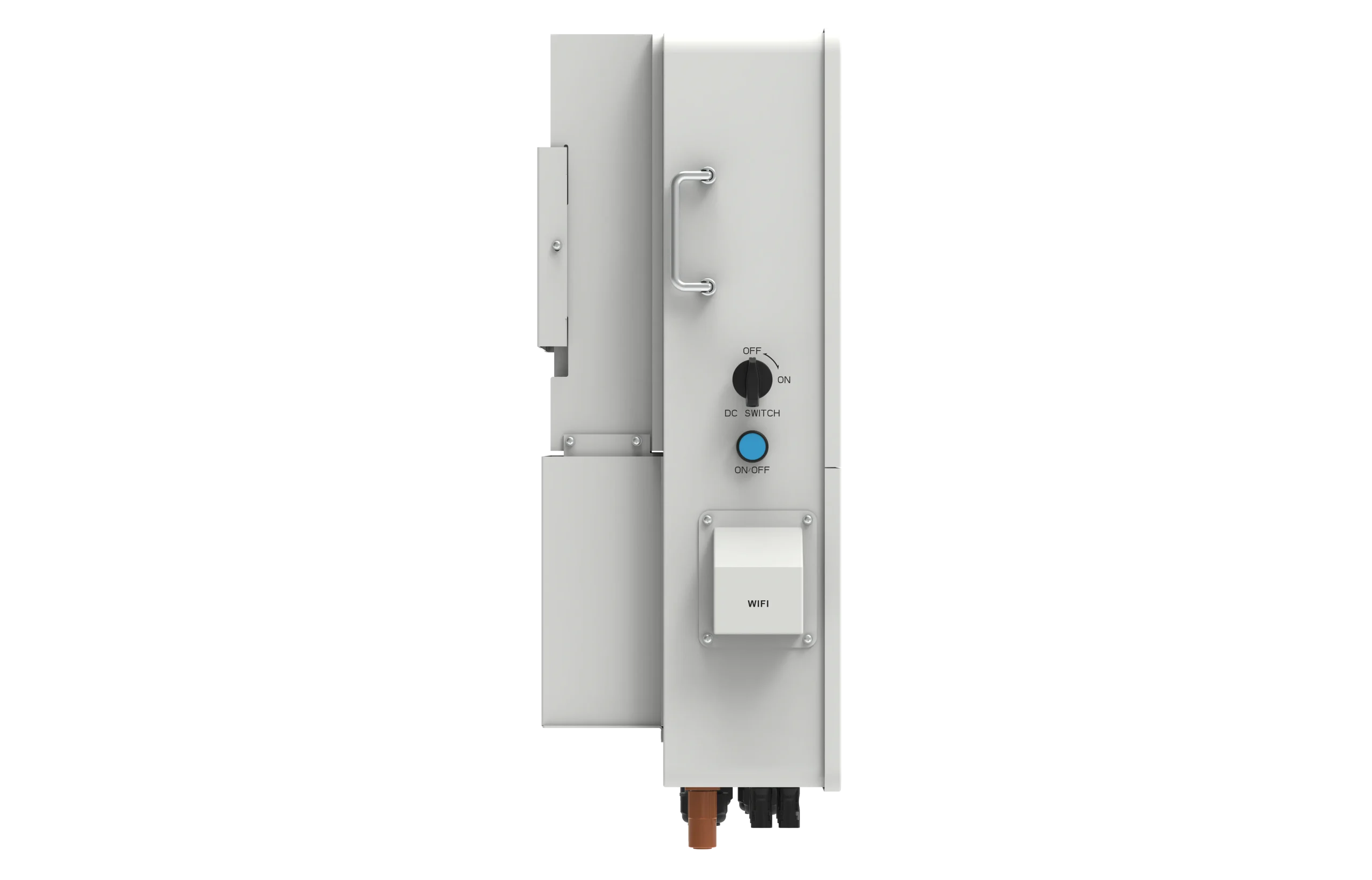

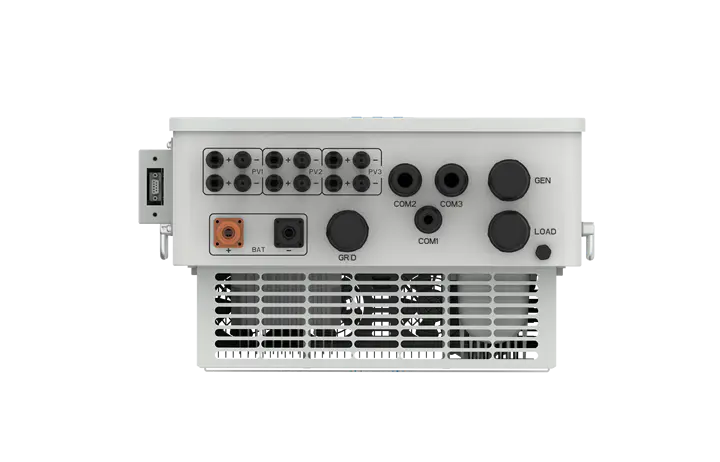

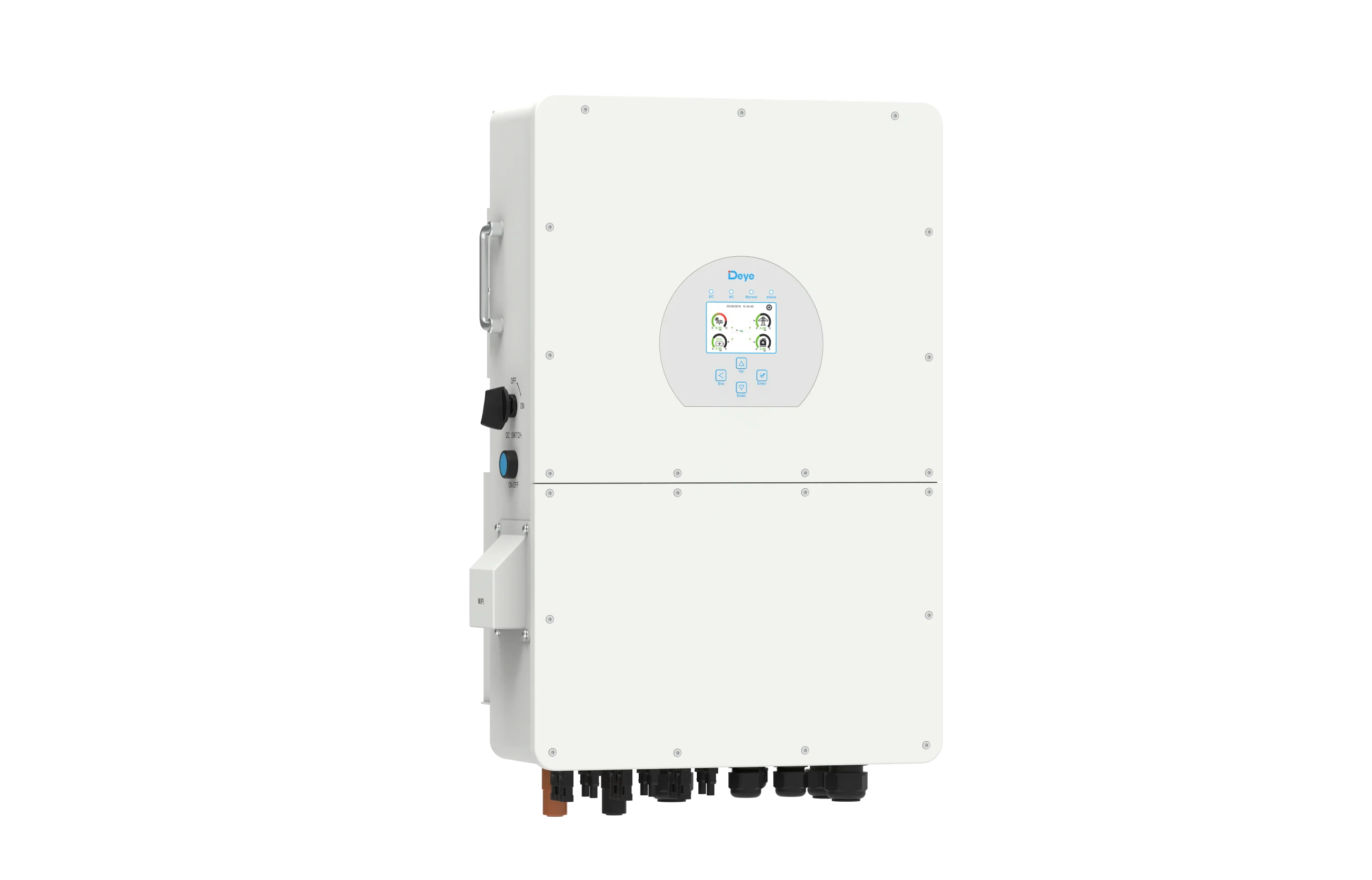

Deye SUN-30K-SG02HP3-EU-AM3 30 kW trifazis hibridinis inverteris
Deye SUN-30K-SG02HP3-EU-AM3 – tai 30 kW trifazis aukšto voltažo hibridinis inverteris, skirtas saulės elektrinėms su energijos kaupimo sistema. Inverteris turi 3 MPPT sekiklius, palaiko 160–700 V ličio baterijas, iki 75 A baterijos įkrovimo / iškrovimo srovę, AC coupling funkciją, 100 % nesubalansuotą išvestį, IP65 apsaugą ir gali būti naudojamas tiek naujose, tiek modernizuojamose saulės elektrinėse. Oficialus Deye puslapis šią seriją apibūdina kaip 25–30 kW trifazį hibridinį inverterį su 3 MPPT ir HV baterijų palaikymu.
Produkto aprašymas
Deye SUN-30K-SG02HP3-EU-AM3 yra aukšto voltažo trifazis hibridinis inverteris, sukurtas efektyviam saulės modulių, baterijų kaupiklio, elektros tinklo, generatoriaus ir apkrovų valdymui vienoje sistemoje. Tai tinkamas sprendimas didesniems gyvenamiesiems objektams, ūkiams, komercinėms patalpoms, dirbtuvėms, sandėliams ir kitiems projektams, kuriuose reikalinga didesnė trifazė galia bei energijos kaupimas.
30 kW modelis leidžia prijungti iki 60 000 W PV access power ir iki 48 000 W PV input power, todėl galima projektuoti didesnį saulės modulių masyvą nei nominali inverterio AC galia. 3 MPPT sekikliai ir 2+2+2 stringų konfigūracija leidžia efektyviau išnaudoti modulius, sumontuotus ant skirtingų stogo šlaitų, krypčių ar skirtingo apšvietimo zonų.
Šis modelis palaiko 160–700 V ličio baterijas, turi 1 baterijos įėjimą ir iki 75 A įkrovimo bei iškrovimo srovę. Deye taip pat nurodo AC coupling funkciją, todėl inverteris gali būti naudojamas modernizuojant jau veikiančią saulės elektrinę ir prijungiant kaupiklį. Gamintojas taip pat išskiria 100 % nesubalansuotą išvestį, iki 10 inverterių paralelinį darbą, kelių baterijų paralelinį palaikymą, 6 baterijos įkrovimo / iškrovimo laiko intervalus ir energijos kaupimą iš dyzelinio generatoriaus.
Privalumai
- 30 kW trifazė galia – tinkama didesniems namams, ūkiams, verslo ir komerciniams objektams.
- Aukšto voltažo baterijų palaikymas – veikia su 160–700 V ličio baterijomis.
- 3 MPPT sekikliai – lankstesnis modulių išdėstymas ant kelių stogo plokštumų.
- Iki 60 kW PV access power – galima projektuoti didesnį saulės modulių masyvą.
- Iki 48 kW PV input power – efektyviam didesnės PV sistemos darbui.
- 75 A baterijos įkrovimo / iškrovimo srovė – tinkama aukšto voltažo kaupimo sistemoms.
- 100 % nesubalansuota išvestis – naudinga trifazėse sistemose su nevienodomis apkrovomis.
- AC coupling funkcija – galima modernizuoti esamas saulės elektrines.
- Iki 10 inverterių lygiagrečiai – tinka didesniems arba etapais plečiamiems projektams.
- 6 baterijos darbo intervalai – patogu optimizuoti įkrovimą ir iškrovimą pagal tarifus ar vartojimą.
- Generatoriaus palaikymas – gali kaupti energiją iš dyzelinio generatoriaus.
- Aukštas efektyvumas – maksimalus efektyvumas 98,5 %, Euro efektyvumas 98,0 %, MPPT efektyvumas >99 %.
- IP65 apsaugos klasė – tinkamas montuoti techninėje patalpoje arba tinkamoje lauko vietoje pagal montavimo reikalavimus.
Techninės specifikacijos
| Parametras | SUN-25K-SG02HP3-EU-AM3 | SUN-29.9K-SG02HP3-EU-AM3 | SUN-30K-SG02HP3-EU-AM3 |
|---|---|---|---|
| Tipas | Trifazis hibridinis inverteris | Trifazis hibridinis inverteris | Trifazis hibridinis inverteris |
| Baterijos tipas | Ličio jonų | Ličio jonų | Ličio jonų |
| Baterijos įtampos diapazonas | 160–700 V | 160–700 V | 160–700 V |
| Maks. baterijos įkrovimo srovė | 75 A | 75 A | 75 A |
| Maks. baterijos iškrovimo srovė | 75 A | 75 A | 75 A |
| Baterijos įėjimų skaičius | 1 | 1 | 1 |
| Ličio baterijos valdymas | Prisitaikymas prie BMS | Prisitaikymas prie BMS | Prisitaikymas prie BMS |
| Maks. PV access power | 50 000 W | 59 800 W | 60 000 W |
| Maks. PV input power | 40 000 W | 47 840 W | 48 000 W |
| Maks. PV įėjimo įtampa | 1000 V | 1000 V | 1000 V |
| Startinė įtampa | 180 V | 180 V | 180 V |
| MPPT įtampos diapazonas | 150–850 V | 150–850 V | 150–850 V |
| Nominali PV įėjimo įtampa | 600 V | 600 V | 600 V |
| Maks. PV įėjimo srovė | 36+36+36 A | 36+36+36 A | 36+36+36 A |
| Maks. PV trumpojo jungimo srovė | 54+54+54 A | 54+54+54 A | 54+54+54 A |
| MPPT / stringai | 3 / 2+2+2 | 3 / 2+2+2 | 3 / 2+2+2 |
| Nominali AC galia | 25 000 W | 29 900 W | 30 000 W |
| Maks. AC tariamoji galia | 27 500 VA | 29 900 VA | 33 000 VA |
| Rated AC input/output current | 37,9 / 36,3 A | 45,4 / 43,4 A | 45,5 / 43,5 A |
| Max AC input/output current | 41,7 / 39,9 A | 45,4 / 43,4 A | 50 / 47,9 A |
| Maks. nuolatinis AC passthrough | 80 A | 80 A | 80 A |
| Peak power off-grid | 1,5 × nominalios galios, 10 s | 1,5 × nominalios galios, 10 s | 1,5 × nominalios galios, 10 s |
| Tinklo jungtis | 3L + N + PE | 3L + N + PE | 3L + N + PE |
| Nominali tinklo įtampa | 220/380 V, 230/400 V | 220/380 V, 230/400 V | 220/380 V, 230/400 V |
| Dažnis | 50/45–55 Hz, 60/55–65 Hz | 50/45–55 Hz, 60/55–65 Hz | 50/45–55 Hz, 60/55–65 Hz |
| Galios faktoriaus reguliavimas | 0,8 leading – 0,8 lagging | 0,8 leading – 0,8 lagging | 0,8 leading – 0,8 lagging |
| THDi | <3 % | <3 % | <3 % |
| DC injection current | <0,5 % In | <0,5 % In | <0,5 % In |
| Maks. efektyvumas | 98,5 % | 98,5 % | 98,5 % |
| Euro efektyvumas | 98,0 % | 98,0 % | 98,0 % |
| MPPT efektyvumas | >99 % | >99 % | >99 % |
| Komunikacija | RS485 / RS232 / CAN | RS485 / RS232 / CAN | RS485 / RS232 / CAN |
| Monitoringas | GPRS / Wi-Fi / Bluetooth / 4G / LAN, pasirenkamai | GPRS / Wi-Fi / Bluetooth / 4G / LAN, pasirenkamai | GPRS / Wi-Fi / Bluetooth / 4G / LAN, pasirenkamai |
| Darbinė temperatūra | -40 °C iki +60 °C, ribojimas virš +45 °C | -40 °C iki +60 °C, ribojimas virš +45 °C | -40 °C iki +60 °C, ribojimas virš +45 °C |
| Leistina drėgmė | 0–100 % | 0–100 % | 0–100 % |
| Leistinas aukštis | 3000 m | 3000 m | 3000 m |
| Triukšmas | ≤55 dB | ≤55 dB | ≤55 dB |
| Apsaugos klasė | IP65 | IP65 | IP65 |
| Topologija | Neizoliuota | Neizoliuota | Neizoliuota |
| Viršįtampio kategorija | OVC II DC / OVC III AC | OVC II DC / OVC III AC | OVC II DC / OVC III AC |
| Matmenys | 448 × 688 × 270 mm | 448 × 688 × 270 mm | 448 × 688 × 270 mm |
| Svoris | 46 kg | 46 kg | 46 kg |
| Aušinimas | Išmanus oro aušinimas | Išmanus oro aušinimas | Išmanus oro aušinimas |
| Garantija | 5 / 10 metų pagal sąlygas | 5 / 10 metų pagal sąlygas | 5 / 10 metų pagal sąlygas |

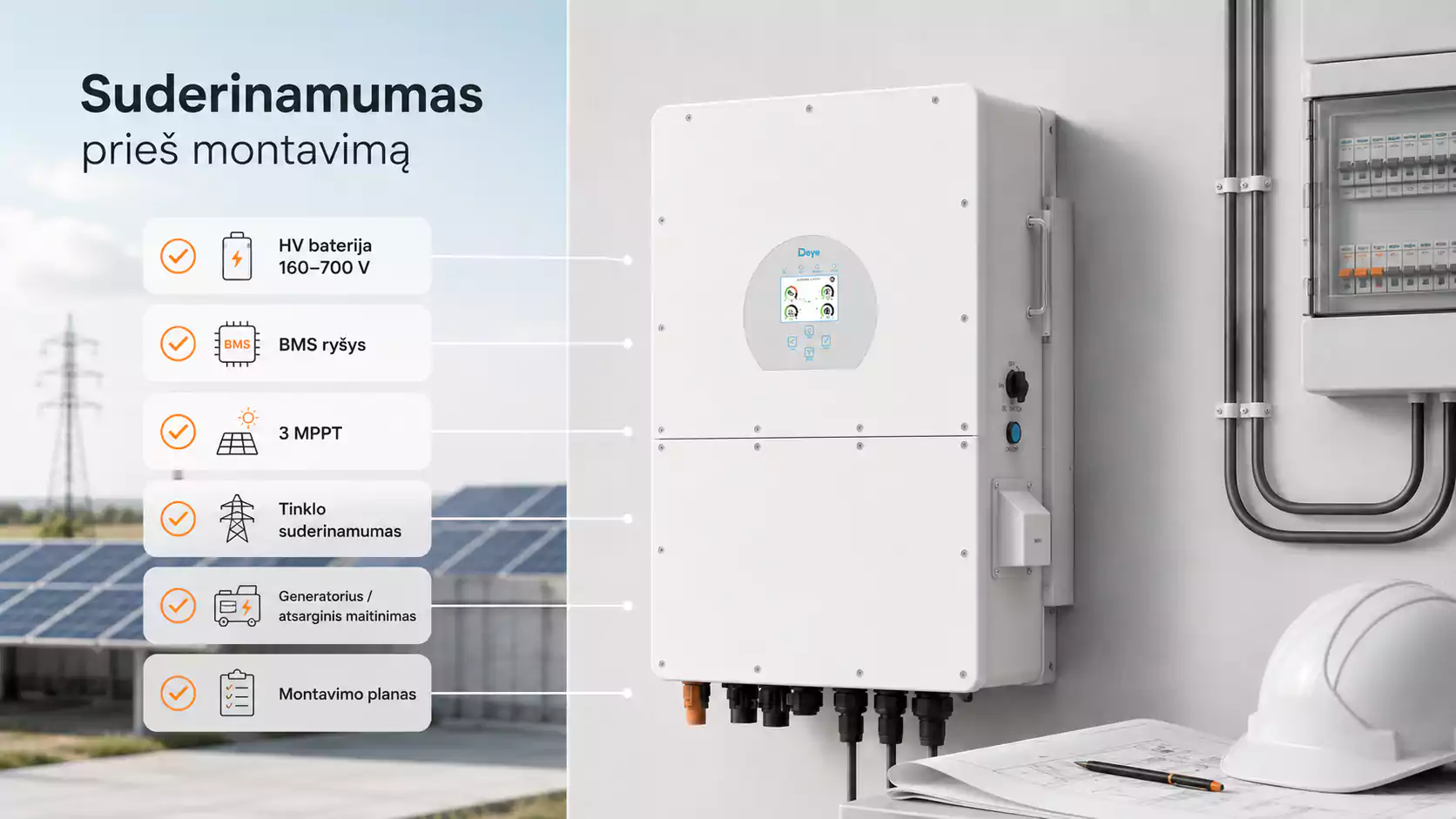

Suderinamumas
Prieš įsigyjant arba montuojant Deye SUN-30K-SG02HP3-EU-AM3, būtina patikrinti, ar pasirinkta baterija, sistemos schema ir montavimo sąlygos yra suderinamos su šiuo inverteriu. Reikia įvertinti baterijos įtampos diapazoną, BMS ryšį, programinės įrangos versijas, PV stringų konfigūraciją, elektros tinklo reikalavimus, apkrovų paskirstymą ir galimą paralelinį inverterių darbą.
Šis modelis skirtas 160–700 V aukšto voltažo ličio baterijoms, todėl jis neturėtų būti painiojamas su Deye žemos įtampos / 48 V inverteriais. Netinkamai parinktas kaupiklis arba neteisinga sistemos konfigūracija gali riboti funkcionalumą arba neleisti sistemai veikti taip, kaip numatyta.
Dažniausiai užduodami klausimai
Taip, tai trifazis hibridinis inverteris su 3L + N + PE tinklo jungtimi, skirtas 220/380 V arba 230/400 V sistemoms.
Šis modelis skirtas aukšto voltažo ličio baterijoms. Oficialus baterijos įtampos diapazonas yra 160–700 V.
Ne, šis modelis yra aukšto voltažo inverteris. 48 V baterijoms reikia rinktis Deye žemos įtampos / LV serijos inverterius.
Šis inverteris turi 3 MPPT sekiklius ir 2+2+2 stringų konfigūraciją.
30 kW modeliui oficialiai nurodoma iki 60 000 W PV access power ir iki 48 000 W PV input power.
Taip, Deye nurodo AC coupling funkciją, kuri leidžia modernizuoti esamą saulės elektrinę ir integruoti energijos kaupimą.
Taip, gamintojas nurodo iki 10 inverterių paralelinį darbą on-grid ir off-grid režimuose.
Inverteris turi IP65 apsaugos klasę, tačiau montavimo vieta turi atitikti gamintojo reikalavimus dėl vėdinimo, temperatūros, drėgmės, aptarnavimo erdvės ir apsaugos nuo tiesioginių aplinkos poveikių.
Oficialioje Deye specifikacijoje visiems šios serijos modeliams nurodomas 46 kg svoris.

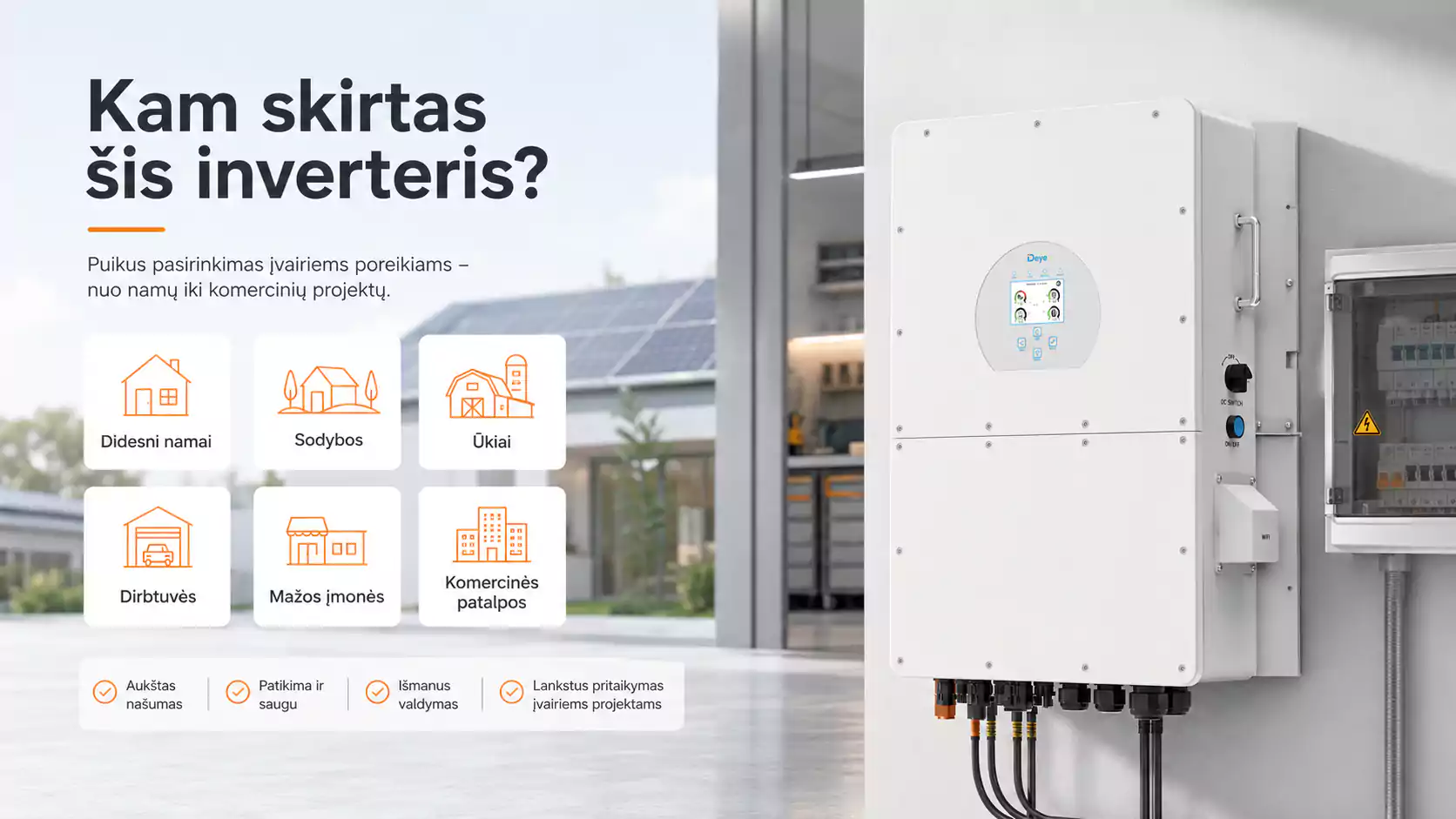

Kam skirtas šis inverteris?
Deye SUN-30K-SG02HP3-EU-AM3 skirtas projektams, kuriuose reikia daugiau galios nei standartiniame gyvenamajame name, bet dar nereikia labai didelio 50–80 kW komercinio inverterio. Tai geras pasirinkimas didesniems namams, sodyboms, ūkiams, dirbtuvėms, mažoms įmonėms, administracinėms patalpoms ar komerciniams objektams, kuriuose planuojama saulės elektrinė su kaupikliu.
Šis inverteris ypač tinka tada, kai svarbu padidinti savarankišką elektros vartojimą, sumažinti elektros pirkimą iš tinklo, turėti atsarginio maitinimo galimybę ir efektyviai valdyti saulės elektrinės, baterijų bei tinklo energijos srautus.

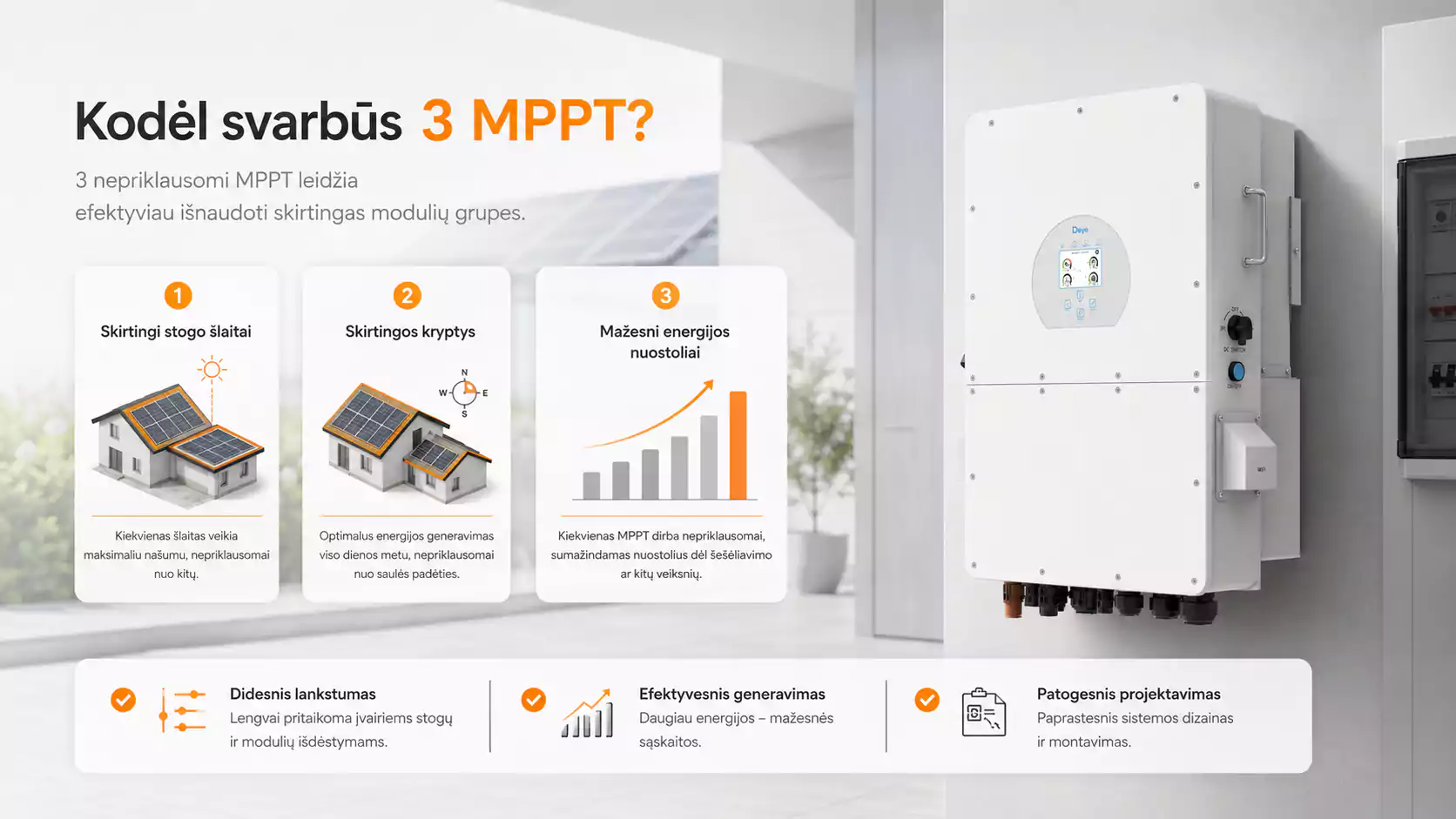

Kodėl svarbūs 3 MPPT?
3 MPPT sekikliai leidžia lanksčiau projektuoti saulės elektrinę, kai moduliai montuojami ant skirtingų stogo šlaitų, skirtingomis kryptimis arba skirtingose objekto zonose. Kiekvienas MPPT sekiklis optimizuoja atskirą modulių grupę, todėl sistema gali efektyviau veikti esant nevienodam apšvietimui.
Praktikoje tai reiškia, kad inverteris geriau tinka sudėtingesniems stogams arba objektams, kuriuose viena modulių dalis gauna daugiau saulės ryte, kita – dieną ar vakare. Deye oficialioje specifikacijoje šiai serijai nurodoma 3 MPPT / 2+2+2 stringų konfigūracija.

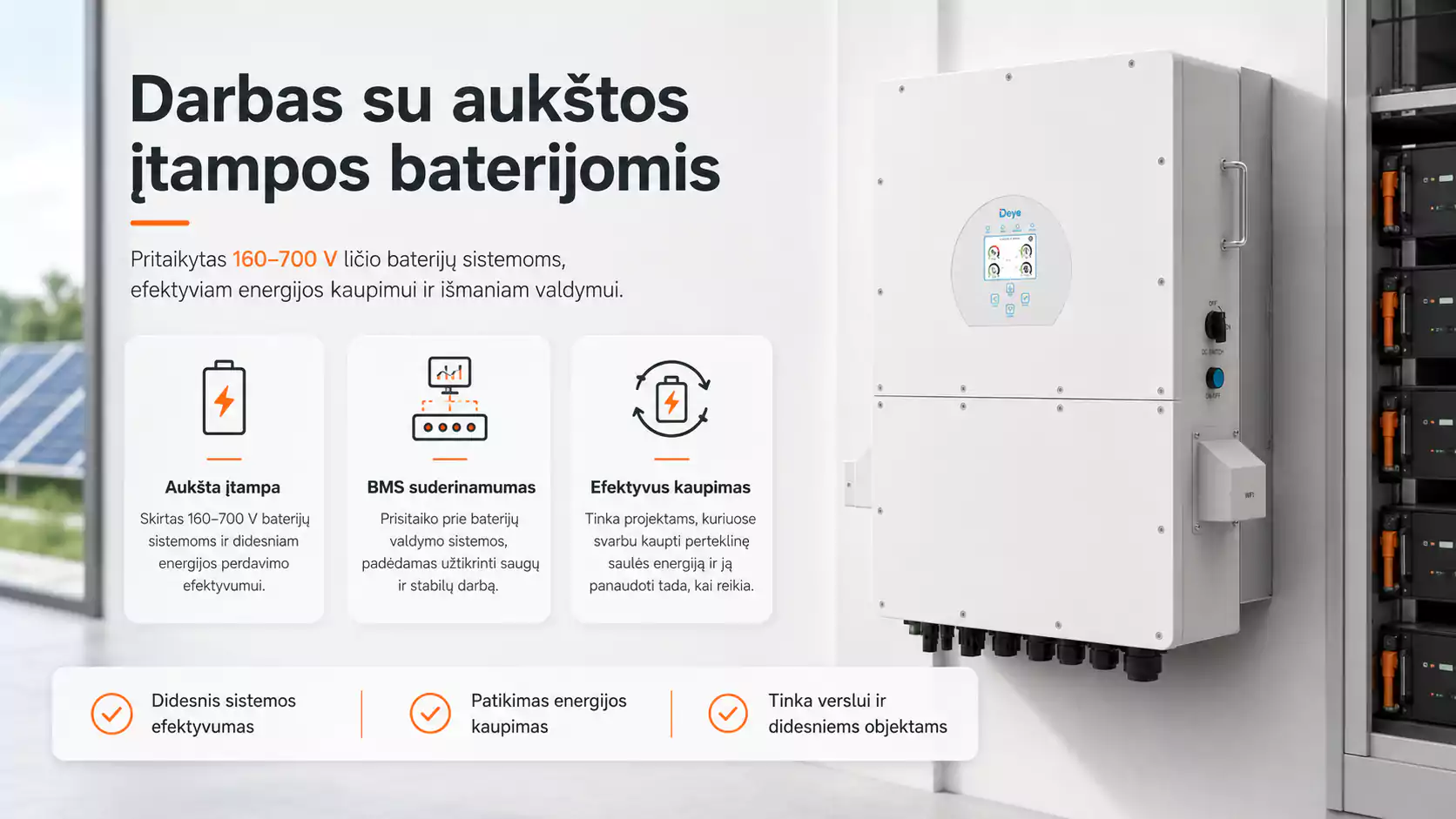

Darbas su aukštos įtampos baterijomis
Šis modelis skirtas aukšto voltažo ličio baterijoms, kurių įtampos diapazonas yra 160–700 V. Aukšto voltažo baterijų sistema dažnai pasirenkama didesnėse saulės elektrinėse, kur reikalingas efektyvus energijos kaupimas, mažesni srovės nuostoliai ir stabilus darbas su didesnės galios inverteriu.
Deye SUN-30K-SG02HP3-EU-AM3 turi 1 baterijos įėjimą, iki 75 A įkrovimo / iškrovimo srovę ir prisitaikančią ličio baterijų įkrovimo strategiją pagal BMS. Vis dėlto prieš pasirenkant kaupiklį būtina patikrinti konkretaus baterijos modelio suderinamumą, įtampos diapazoną, BMS komunikaciją ir gamintojo rekomendacijas.

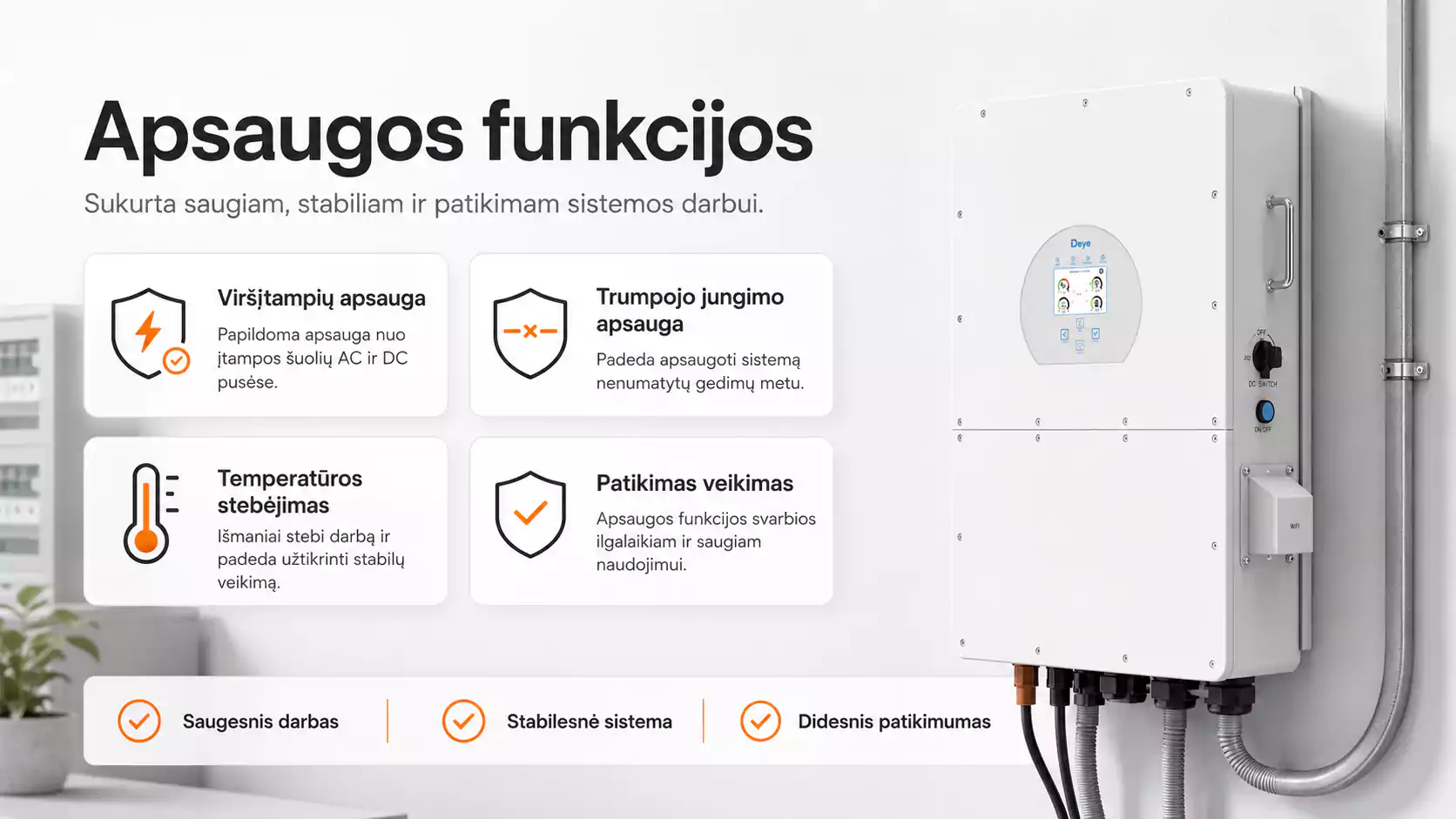

Apsaugos funkcijos
Inverteris turi integruotas apsaugas, kurios padeda užtikrinti saugų ir patikimą sistemos veikimą. Oficialioje Deye specifikacijoje nurodoma DC atvirkštinio poliškumo apsauga, AC išėjimo viršsrovio apsauga, terminė apsauga, AC išėjimo viršįtampio apsauga, AC išėjimo trumpojo jungimo apsauga, DC komponentų stebėjimas, pasirenkamas AFCI, anti-islanding apsauga, DC jungiklis, izoliacijos impedanso aptikimas ir liekamosios srovės aptikimas. Taip pat nurodoma TYPE II viršįtampių apsauga DC ir AC pusėse.
Deye
Deye – tai tarptautiniu mastu žinomas saulės energetikos ir energijos kaupimo sprendimų gamintojas, priklausantis „Ningbo Deye Technology Co., Ltd.“ Įmonė specializuojasi saulės inverterių, hibridinių inverterių, energijos kaupimo sistemų ir susijusių technologinių sprendimų kūrime. Deye integruoja mokslinius tyrimus, projektavimą, gamybą, pardavimus ir aptarnavimą, todėl gali pasiūlyti patikimus sprendimus tiek gyvenamosioms, tiek komercinėms saulės elektrinėms. Įmonė taip pat yra listinguojama Šanchajaus vertybinių popierių biržoje, o tai pabrėžia jos tarptautinį mastą ir stabilų augimą.
Privalumai
Deye inverteriai vertinami dėl plataus pritaikymo, modernaus energijos valdymo ir suderinamumo su saulės moduliais, elektros tinklu bei baterijų kaupimo sistemomis. Gamintojo asortimente yra tinklo, hibridiniai ir mikroinverteriai, skirti efektyviam elektros energijos generavimui, kaupimui ir naudojimui. Dėl išmanių funkcijų, tokių kaip energijos srautų valdymas, baterijų įkrovimo kontrolė, atsarginio maitinimo galimybės ir sistemos stebėjimas, Deye sprendimai dažnai pasirenkami namų ūkiams, verslo objektams ir modernioms saulės elektrinėms, kuriose svarbus patikimumas, efektyvumas ir ilgalaikis sistemos lankstumas.
| Svoris | 46 kg |
|---|---|
| Išmatavimai | 448 × 270 × 688 mm |
| Gamintojas | |
| Modelis | SUN-30K-SG02HP3-EU-AM3 |
| Inverterio galia | |
| Fazės | |
| Inverterio tipas | |
| Baterijos tipas | Aukšto voltažo ličio baterijos |
| Baterijos Įtampa | 160–700 V |
| Maks. baterijos srovė | 75 A |
| MPPT Jungtys | 3 |
| Stringų konfigūracija | 2+2+2 |
| Maks. DC įėjimo galia | 48 kW |
| Maks. PV access power | 60 kW |
| Apsaugos klasė | IP65 |
| Komunikacija | RS485, RS232, CAN |
| Valdymas | Wi-Fi, Bluetooth, GPRS, 4G, LAN |
| Svoris | 46 kg |
| Produkto garantija | 5 metai, 10 metų pasirinktinai pagal sąlygas |
