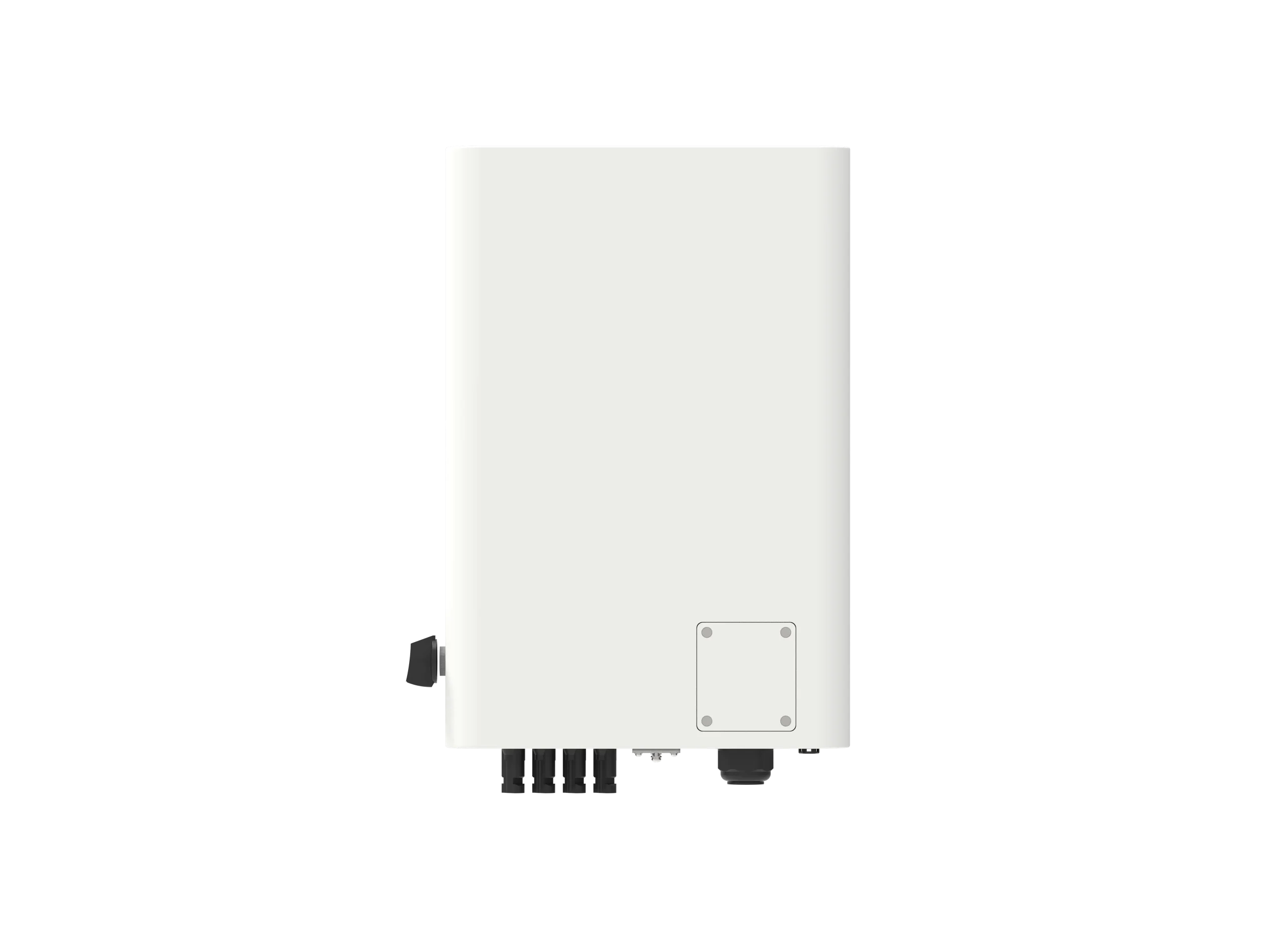

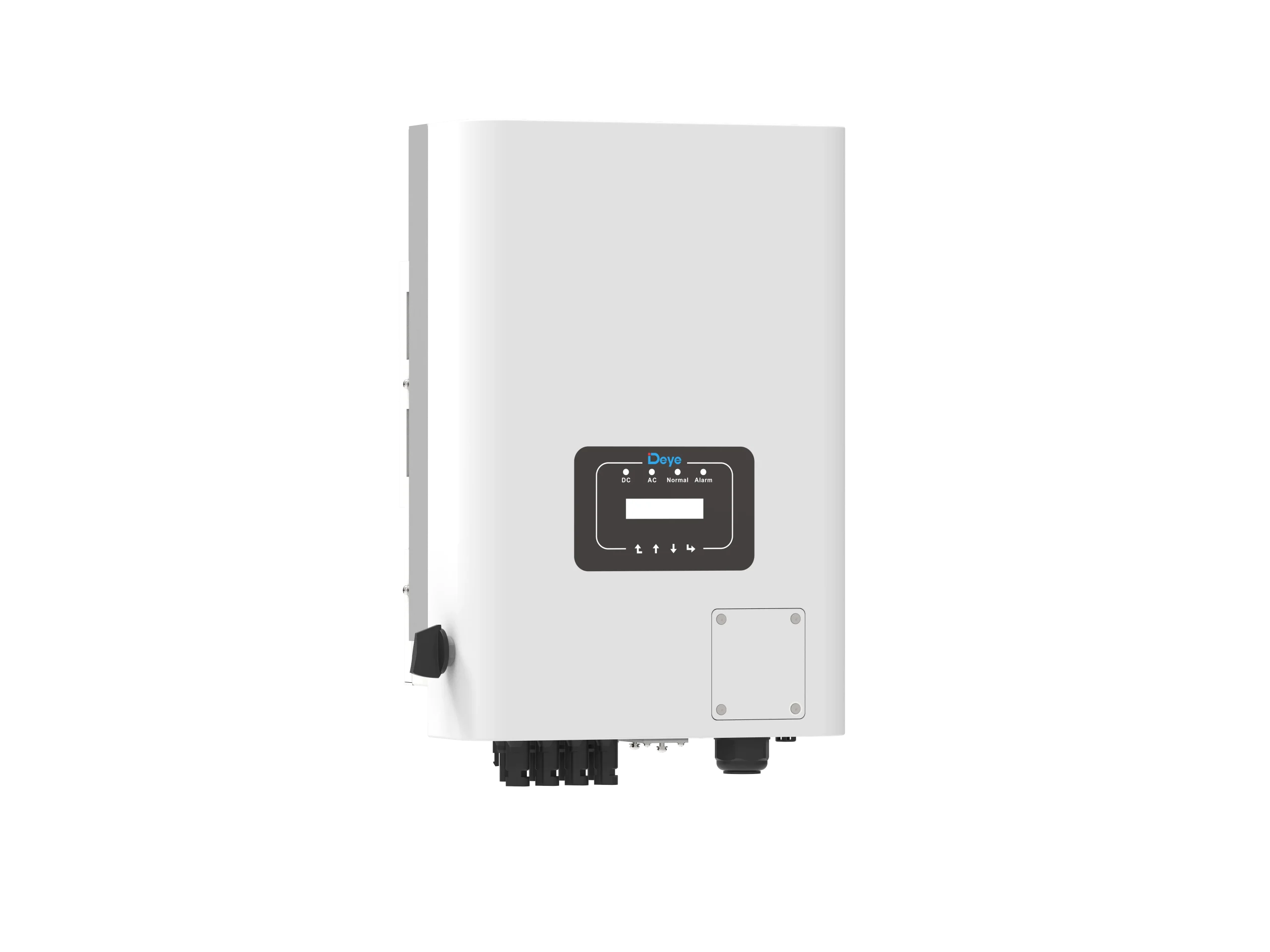

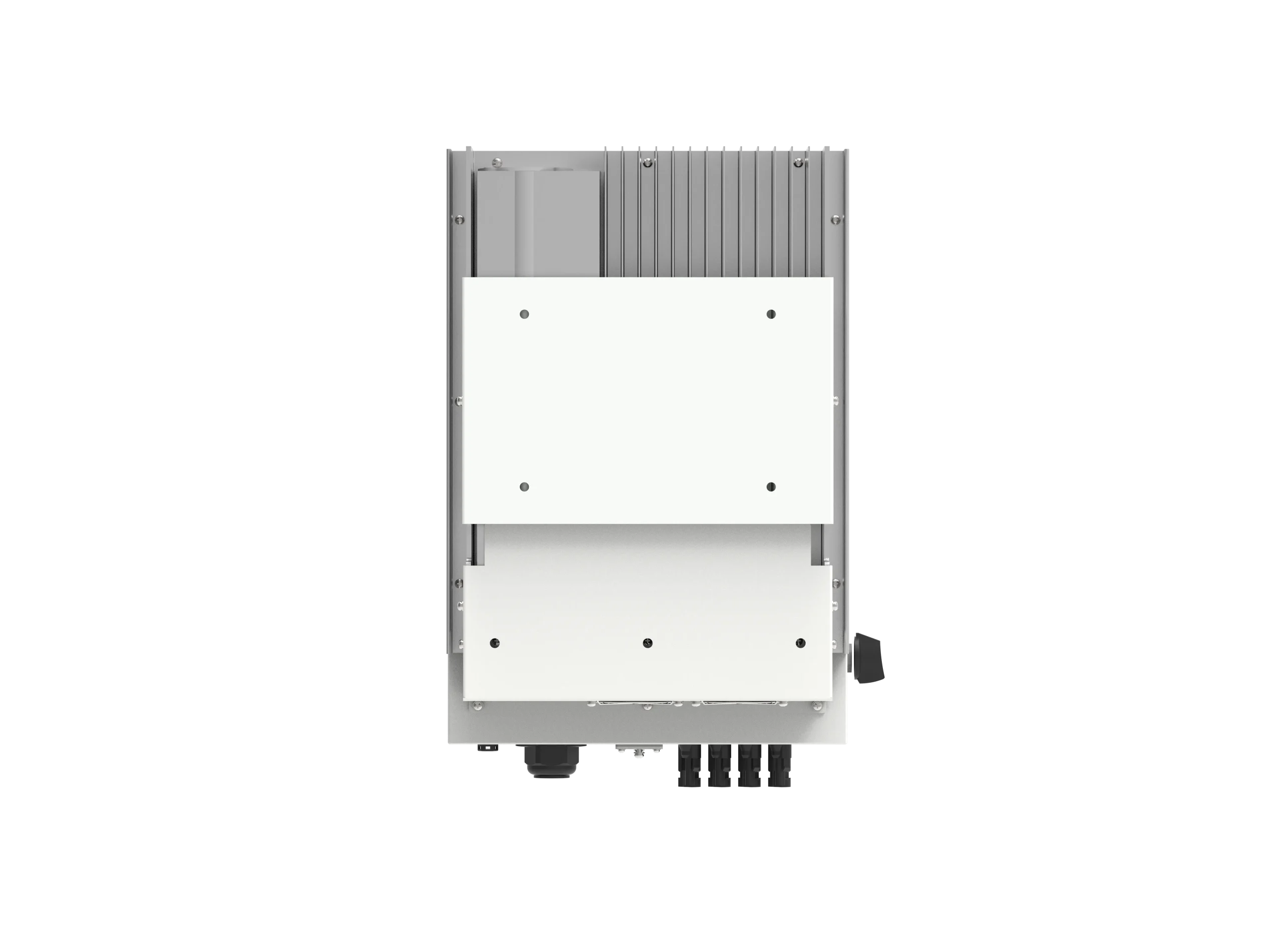

Deye SUN-25K-G05 25 kW trifazis on-grid inverteris
Deye SUN-25K-G05 – tai 25 kW trifazis on-grid saulės inverteris, skirtas tinklo saulės elektrinėms be tiesioginio baterijų kaupimo funkcijos. Inverteris turi 2 MPPT sekiklius, 2+2 stringų konfigūraciją, palaiko iki 32,5 kW PV įėjimo galią, pasižymi 98,5 % maksimaliu efektyvumu, IP65 apsaugos klase, išmaniu oro aušinimu ir galimybe naudoti zero export sprendimus, kai reikia kontroliuoti energijos atidavimą į elektros tinklą.
Produkto aprašymas
Deye SUN-25K-G05 yra galingas trifazis tinklo inverteris, skirtas vidutinio ir didesnio galingumo saulės elektrinėms. Tai tinkamas sprendimas verslo objektams, ūkiams, sandėliams, dirbtuvėms, administracinėms patalpoms, gamybos objektams ir didesniems privatiems namams, kuriuose įrengiama 25 kW klasės on-grid saulės elektrinė.
Šis modelis konvertuoja saulės modulių generuojamą nuolatinę srovę į kintamąją srovę, kuri naudojama objekte arba perduodama į elektros tinklą. Kadangi tai on-grid inverteris, jis nėra skirtas tiesioginiam baterijų prijungimui. Jeigu projekte planuojamas kaupiklis, reikėtų rinktis Deye hibridinį inverterį.
Dėl 2 MPPT sekiklių ir 2+2 stringų konfigūracijos inverteris leidžia lanksčiau projektuoti saulės elektrinę, kai moduliai montuojami ant skirtingų stogo šlaitų arba skirtingomis kryptimis. Oficialioje Deye specifikacijoje nurodoma 26+26 A maksimali darbinė PV įėjimo srovė ir 39+39 A trumpojo jungimo srovė, todėl šis modelis tinkamas šiuolaikiniams didesnės srovės moduliams ir didesniems PV masyvams.

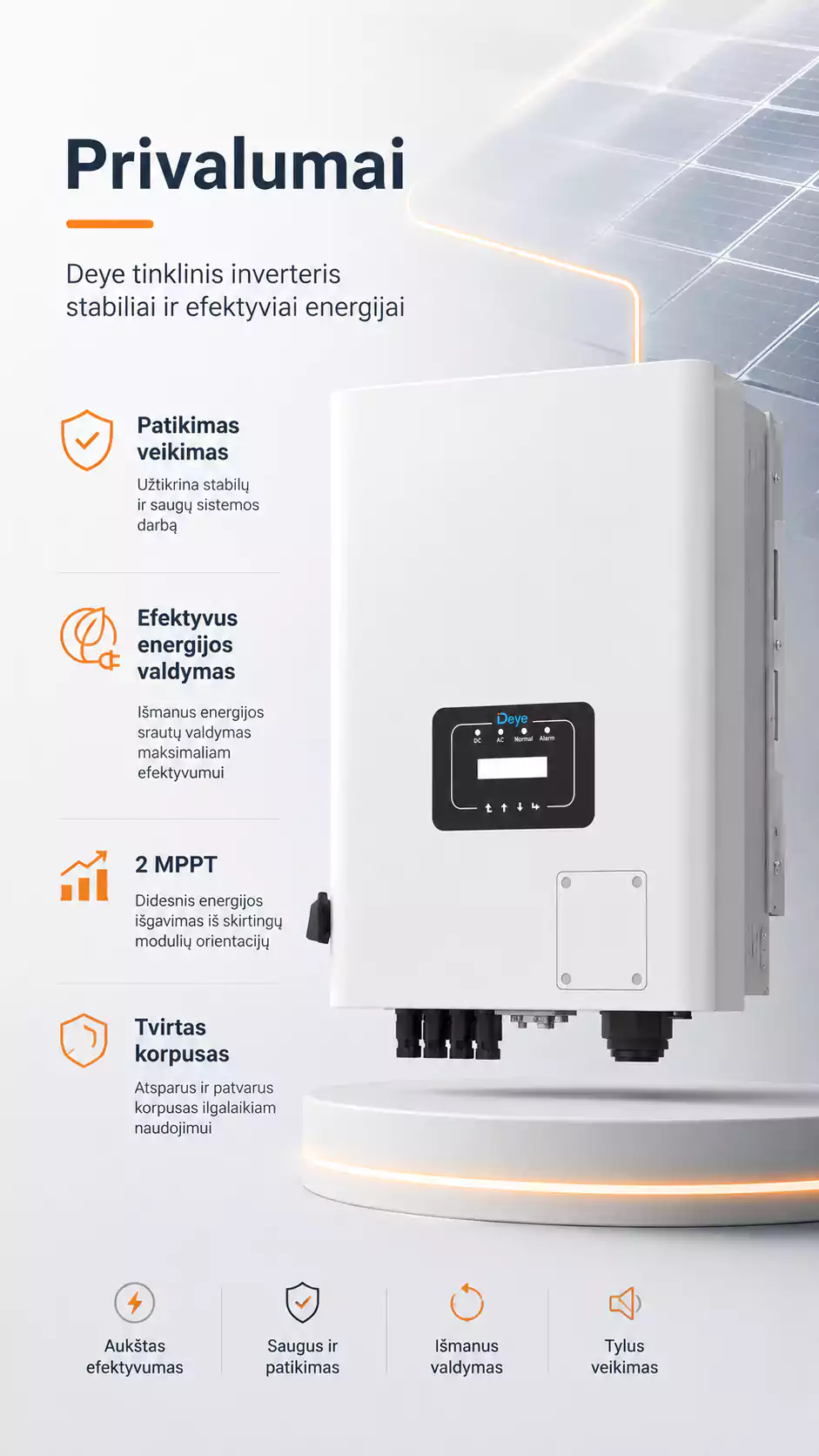

Privalumai
- 25 kW trifazė galia – tinkama didesniems namams, ūkiams, verslo ir komerciniams objektams.
- On-grid veikimas – skirtas saulės elektrinėms, prijungtoms prie elektros tinklo.
- 2 MPPT sekikliai – lankstesniam modulių išdėstymui ant skirtingų stogo plokštumų.
- 2+2 stringų konfigūracija – galima prijungti iki keturių PV stringų.
- Iki 32,5 kW PV įėjimo galia – galima projektuoti didesnį modulių masyvą nei nominali AC galia.
- 1100 V maks. PV įėjimo įtampa – tinkama ilgesnėms stringų konfigūracijoms.
- 200–1000 V MPPT diapazonas – stabilus darbas plačiame įtampos intervale.
- 98,5 % maksimalus efektyvumas – efektyviam saulės energijos konvertavimui.
- >99 % MPPT efektyvumas – tikslesniam modulių darbo taško sekimui.
- Zero export application – galimybė riboti energijos atidavimą į tinklą pagal sistemos konfigūraciją.
- String intelligent monitoring – pasirenkama stringų stebėjimo funkcija.
- Anti-PID funkcija – pasirenkama apsaugos / modulių veikimo palaikymo funkcija.
- IP65 apsaugos klasė – tinkamas montuoti techninėje patalpoje arba tinkamoje lauko vietoje pagal gamintojo reikalavimus.
- Kompaktiškas korpusas – 362 × 527 × 220 mm ir apie 20 kg svoris.
Techninės specifikacijos
| Parametras | Reikšmė |
|---|---|
| Modelis | Deye SUN-25K-G05 |
| Tipas | Trifazis on-grid / string inverteris |
| Nominali AC galia | 25 kW |
| Maks. AC išėjimo tariamoji galia | 27,5 kVA |
| Maks. PV įėjimo galia | 32,5 kW |
| Maks. PV įėjimo įtampa | 1100 V |
| Startinė įtampa | 250 V |
| MPPT įtampos diapazonas | 200–1000 V |
| Nominali PV įėjimo įtampa | 600 V |
| Maks. PV įėjimo srovė | 26+26 A |
| Maks. PV trumpojo jungimo srovė | 39+39 A |
| MPPT / stringai | 2 / 2+2 |
| Rated AC output current | 37,9 / 36,2 A |
| Max AC output current | 41,7 / 39,8 A |
| Nominali tinklo įtampa | 220/380 V, 230/400 V |
| Tinklo įtampos diapazonas | 0,85Un–1,1Un |
| Tinklo jungtis | 3L / N / PE |
| Dažnis | 50 / 45–55 Hz, 60 / 55–65 Hz |
| Galios faktoriaus reguliavimas | 0,8 leading – 0,8 lagging |
| THDi | <3 % |
| DC injection current | <0,5 % In |
| Maks. efektyvumas | 98,5 % |
| Euro efektyvumas | 98 % |
| MPPT efektyvumas | >99 % |
| Komunikacija | RS485 / RS232 |
| Monitoringas | GPRS / Wi-Fi / Bluetooth / 4G / LAN, pasirenkamai |
| Darbinė temperatūra | -25 °C iki +60 °C, galios ribojimas virš +45 °C |
| Leistina aplinkos drėgmė | 0–100 % |
| Leistinas aukštis | iki 4000 m |
| Triukšmas | ≤50 dB(A) |
| Apsaugos klasė | IP65 |
| Topologija | Neizoliuota |
| Viršįtampio kategorija | OVC II DC / OVC III AC |
| Matmenys | 362 × 527 × 220 mm, be jungčių ir laikiklių |
| Svoris | 20 kg |
| Aušinimas | Išmanus oro aušinimas |
| Oficiali garantija dokumentacijoje | 5 metai |
| Standartai | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105, IEC/EN 61000, IEC/EN 62109 |

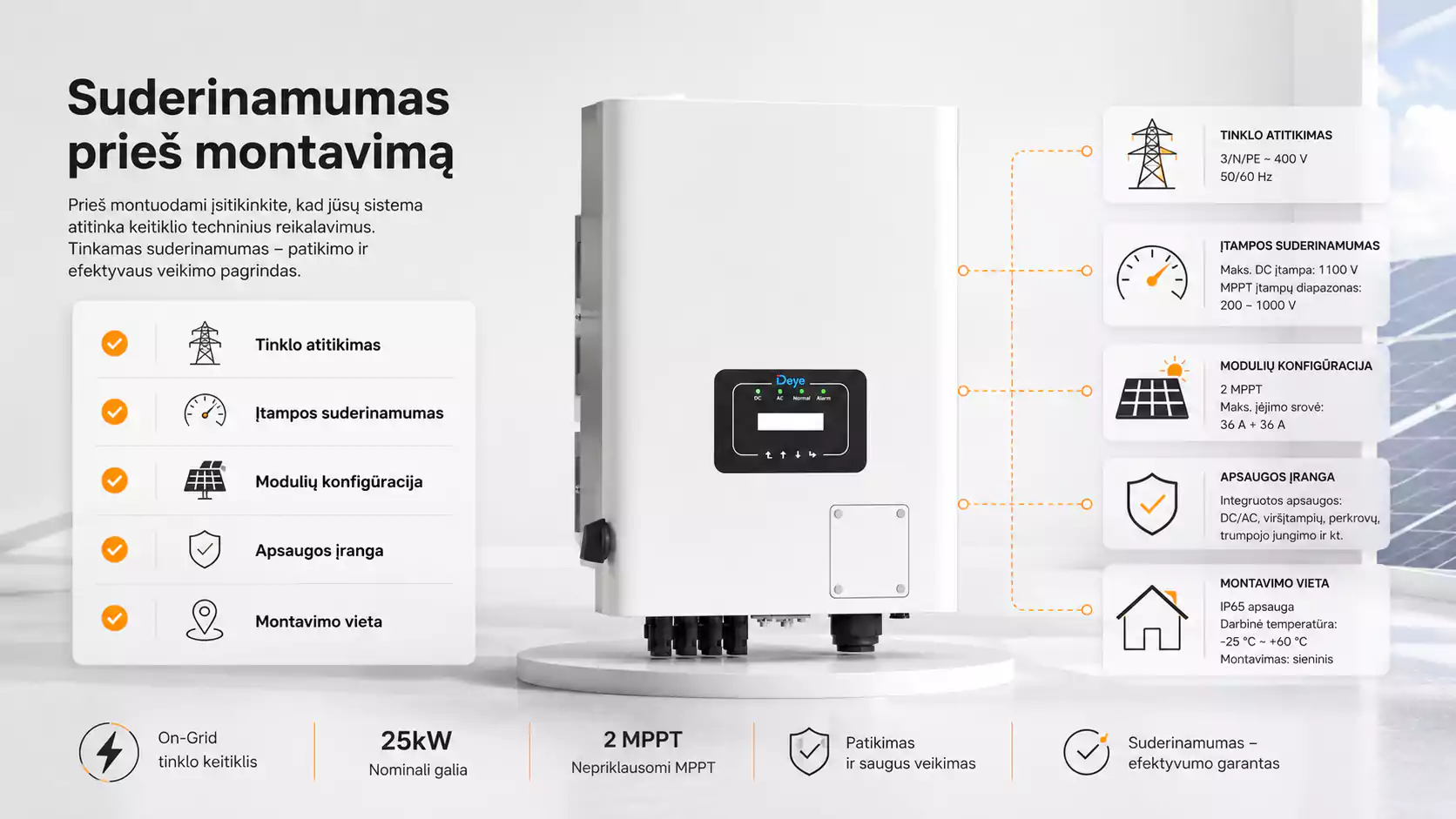

Suderinamumas
Prieš montuojant Deye SUN-25K-G05, būtina patikrinti visos sistemos suderinamumą: PV stringų įtampą, modulių srovę, bendrą modulių galią, tinklo įtampą, dažnį, apsaugos automatiką, įžeminimą, kabelių skerspjūvius, montavimo vietą ir tinklo operatoriaus reikalavimus.
Šiam modeliui oficialiai nurodoma 1100 V maksimali PV įėjimo įtampa, 250 V startinė įtampa, 200–1000 V MPPT diapazonas, 26+26 A darbinė PV įėjimo srovė ir 39+39 A trumpojo jungimo srovė. Šie parametrai turi būti įvertinti projektuojant stringus, kad inverteris veiktų saugiai ir efektyviai.
Dažniausiai užduodami klausimai
Ne. Tai on-grid / tinklo inverteris, skirtas saulės elektrinei, prijungtai prie elektros tinklo. Jis nėra skirtas tiesioginiam baterijų prijungimui.
Ne, SUN-25K-G05 neturi baterijų įėjimo. Jeigu planuojama energijos kaupimo sistema, reikėtų rinktis Deye hibridinį inverterį.
Šis modelis turi 2 MPPT sekiklius ir 2+2 stringų konfigūraciją.
Oficialiai šiam modeliui nurodoma iki 32,5 kW PV įėjimo galia.
Taip, tai 25 kW nominalios AC galios trifazis inverteris, skirtas tinklo saulės elektrinėms.
Deye G05 serijos dokumentacijoje nurodoma zero export application, tačiau realus veikimas priklauso nuo sistemos projekto, skaitiklio, tinklo reikalavimų ir konfigūracijos.
Inverteris turi IP65 apsaugos klasę, tačiau montavimo vieta turi atitikti gamintojo reikalavimus dėl vėdinimo, temperatūros, drėgmės ir aptarnavimo erdvės.
Oficialioje Deye dokumentacijoje nurodomas 20 kg svoris.
Kam skirtas šis inverteris?
Deye SUN-25K-G05 skirtas objektams, kuriuose reikalinga galinga trifazė tinklo saulės elektrinė be tiesioginio baterijų prijungimo. Tai tinkamas pasirinkimas verslo pastatams, ūkiams, sandėliams, dirbtuvėms, komercinėms patalpoms, administraciniams pastatams ir didesniems namams.
Šis modelis ypač aktualus, kai norima įrengti 25 kW saulės elektrinę, efektyviai naudoti pagamintą energiją objekte ir perteklinę energiją perduoti į tinklą pagal operatoriaus sąlygas. Jei klientui reikia baterijų kaupimo, reikėtų rinktis hibridinį inverterį, nes SUN-25K-G05 yra tinklo / on-grid tipo inverteris.

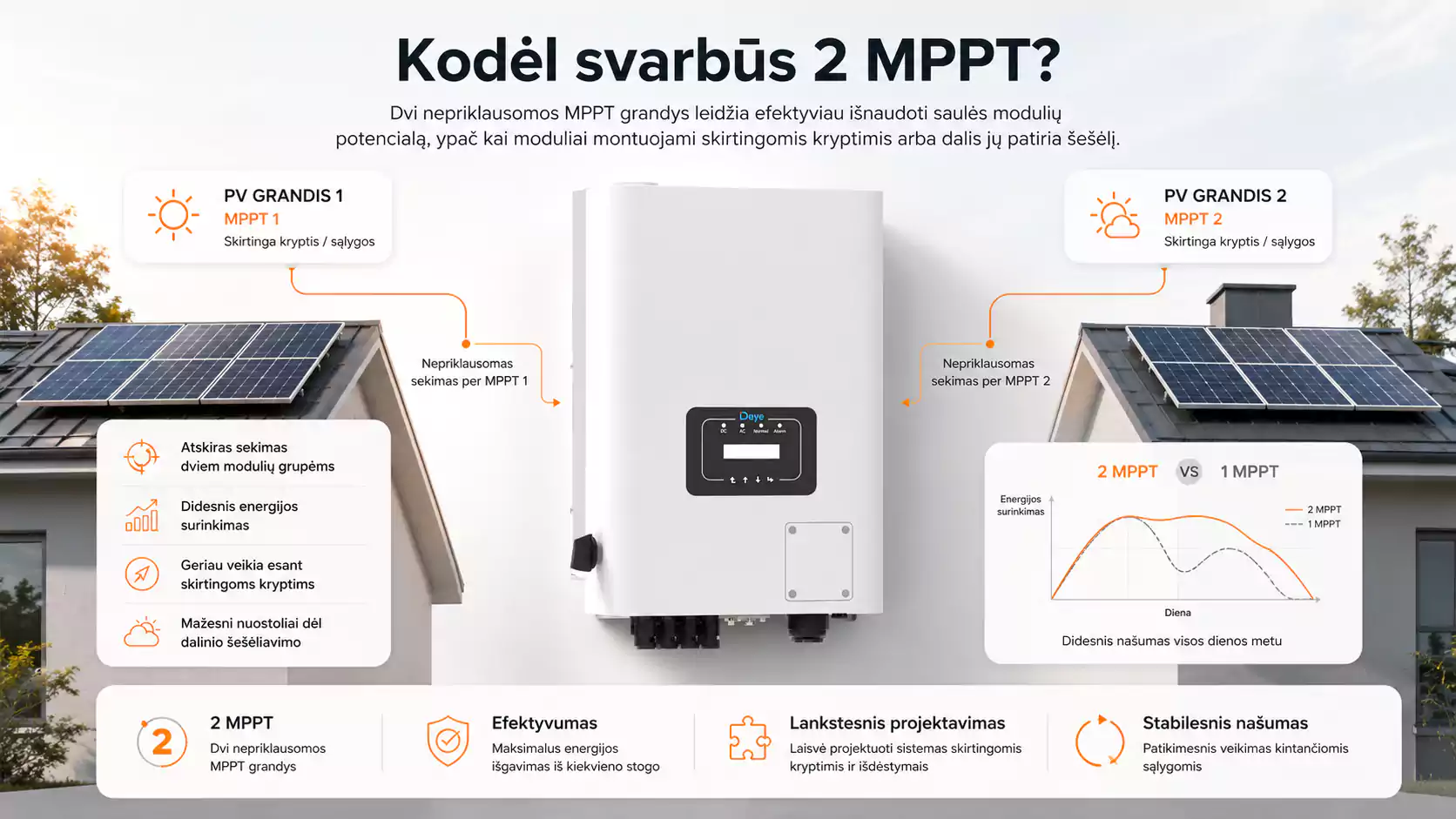

Kodėl svarbūs 2 MPPT?
2 MPPT sekikliai leidžia inverteriui atskirai optimizuoti dvi saulės modulių grupes. Tai naudinga, kai moduliai montuojami ant skirtingų stogo šlaitų, skirtingomis kryptimis arba skirtingose apšvietimo zonose.
Pavyzdžiui, viena modulių grupė gali būti orientuota į rytus, kita – į vakarus arba pietus. Tokiu atveju kiekvienas MPPT atskirai seka optimalų darbo tašką, todėl sistema gali veikti efektyviau nei tada, kai skirtingai apšviesti moduliai valdomi kaip viena bendra grupė. Deye SUN-25K-G05 turi 2 MPPT / 2+2 stringų konfigūraciją.

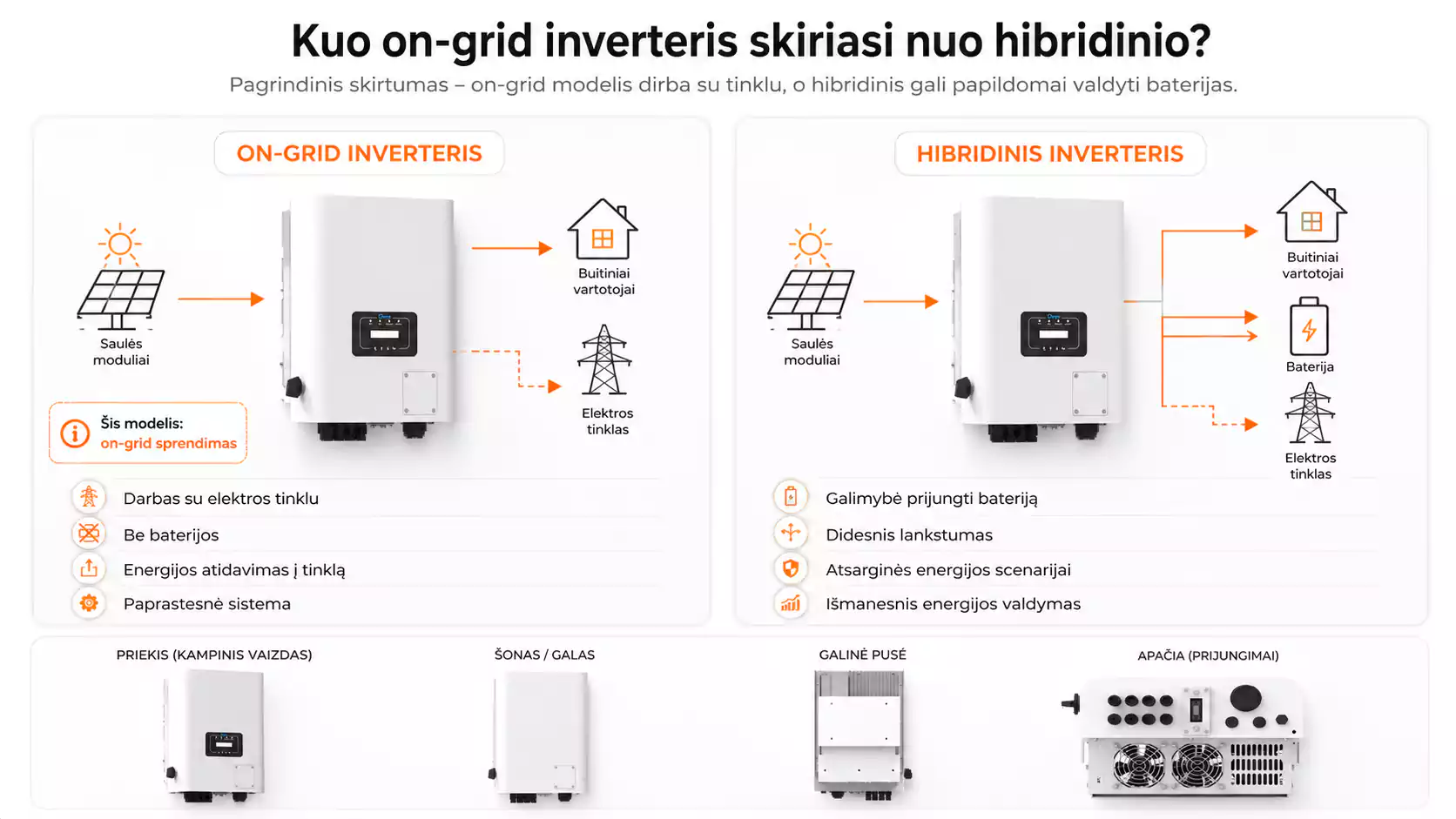

Kuo on-grid inverteris skiriasi nuo hibridinio?
On-grid inverteris skirtas darbui su elektros tinklu. Jis konvertuoja saulės modulių generuojamą DC energiją į AC energiją, kuri naudojama objekte arba perduodama į tinklą. Tai paprastesnis ir dažnai ekonomiškesnis sprendimas, kai baterijų kaupiklis nėra planuojamas.
Hibridinis inverteris papildomai turi baterijų valdymo funkcijas ir gali dirbti su energijos kaupikliais. Todėl Deye SUN-25K-G05 reikėtų rinktis tada, kai reikalinga tinklo saulės elektrinė be baterijų. Jeigu kaupiklis planuojamas dabar arba artimiausioje ateityje, geriau rinktis Deye hibridinį modelį.

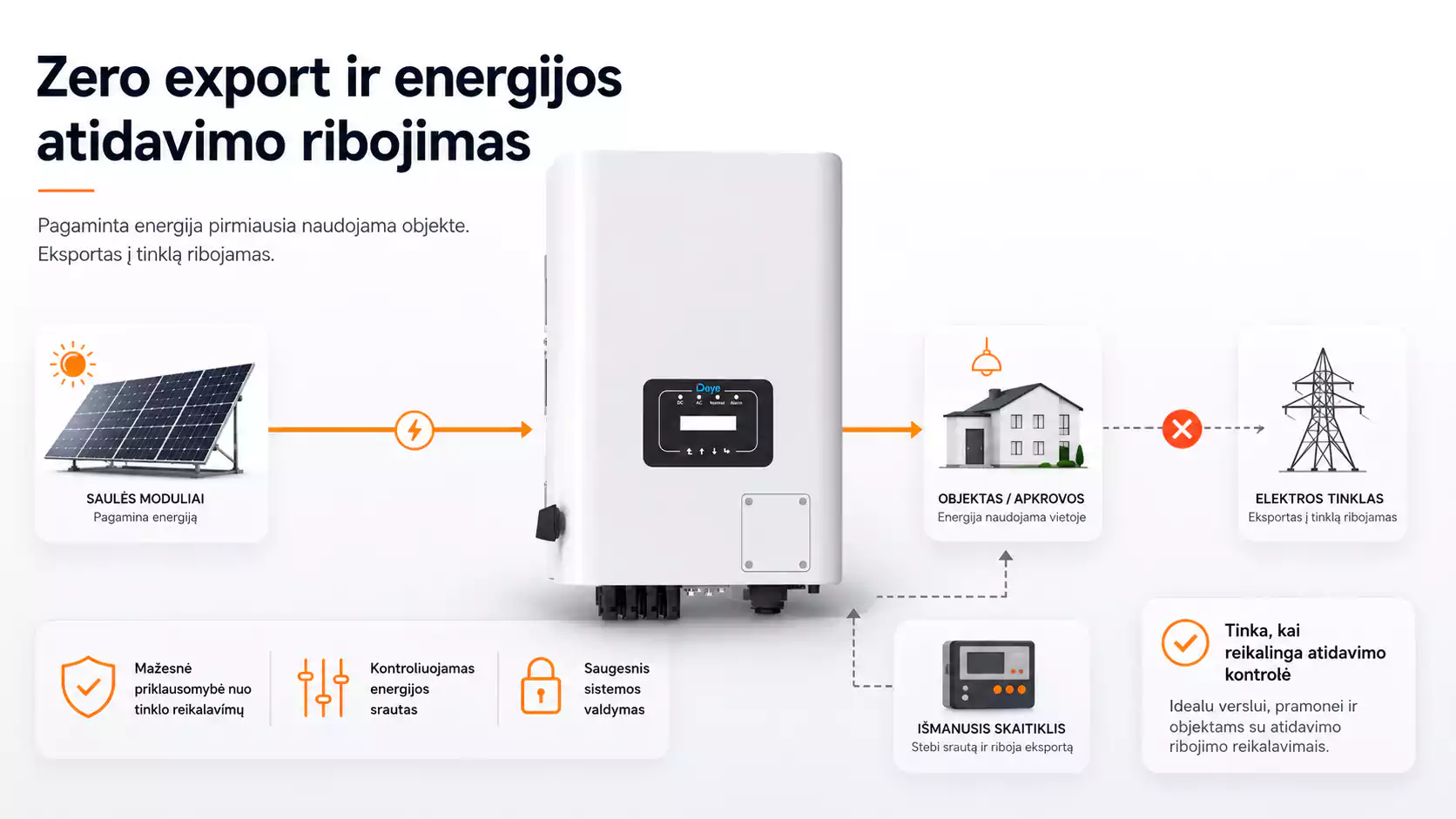

Zero export ir energijos atidavimo ribojimas
Deye G05 serijos dokumentacijoje nurodoma zero export application funkcija. Tai aktualu projektams, kuriuose reikia riboti arba visiškai kontroliuoti perteklinės energijos atidavimą į elektros tinklą.
Praktikoje zero export veikimas priklauso nuo sistemos schemos, naudojamo skaitiklio, inverterio nustatymų, elektros tinklo operatoriaus sąlygų ir montuotojo konfigūracijos. Todėl prieš montavimą būtina įvertinti, ar konkrečiame objekte reikalingas atidavimo ribojimas ir kokie komponentai tam būtini.

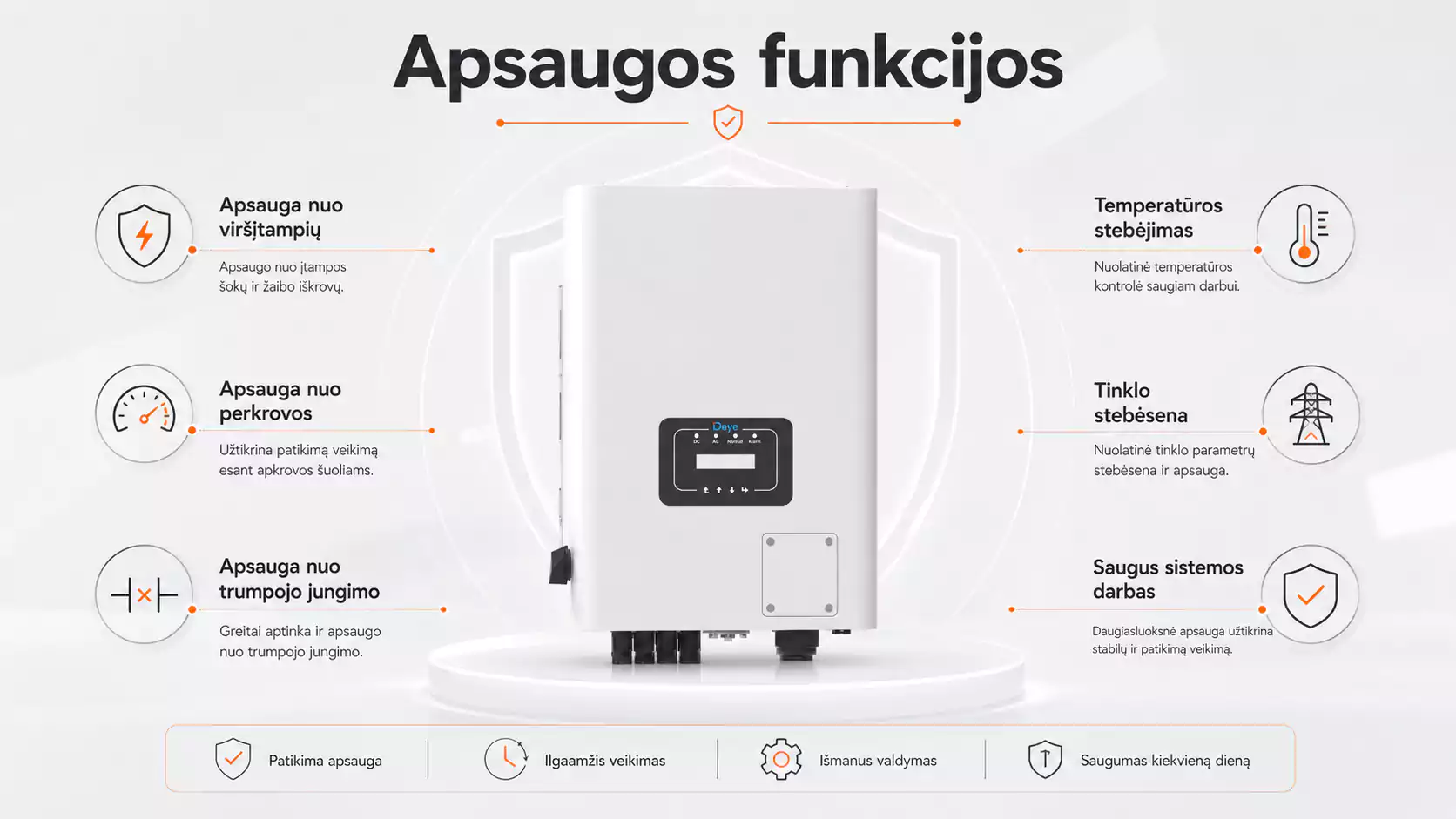

Apsaugos funkcijos
Deye SUN-25K-G05 turi svarbias integruotas apsaugas: DC atvirkštinio poliškumo apsaugą, AC išėjimo viršsrovio apsaugą, AC išėjimo viršįtampio apsaugą, AC išėjimo trumpojo jungimo apsaugą, terminę apsaugą, izoliacijos impedanso aptikimą, DC komponentų stebėjimą, anti-islanding apsaugą, liekamosios srovės aptikimą, DC jungiklį ir TYPE II viršįtampių apsaugą DC ir AC pusėse. Taip pat nurodoma pasirenkama AFCI funkcija.
Deye
Deye – tai tarptautiniu mastu žinomas saulės energetikos ir energijos kaupimo sprendimų gamintojas, priklausantis „Ningbo Deye Technology Co., Ltd.“ Įmonė specializuojasi saulės inverterių, hibridinių inverterių, energijos kaupimo sistemų ir susijusių technologinių sprendimų kūrime. Deye integruoja mokslinius tyrimus, projektavimą, gamybą, pardavimus ir aptarnavimą, todėl gali pasiūlyti patikimus sprendimus tiek gyvenamosioms, tiek komercinėms saulės elektrinėms. Įmonė taip pat yra listinguojama Šanchajaus vertybinių popierių biržoje, o tai pabrėžia jos tarptautinį mastą ir stabilų augimą.
Privalumai
Deye inverteriai vertinami dėl plataus pritaikymo, modernaus energijos valdymo ir suderinamumo su saulės moduliais, elektros tinklu bei baterijų kaupimo sistemomis. Gamintojo asortimente yra tinklo, hibridiniai ir mikroinverteriai, skirti efektyviam elektros energijos generavimui, kaupimui ir naudojimui. Dėl išmanių funkcijų, tokių kaip energijos srautų valdymas, baterijų įkrovimo kontrolė, atsarginio maitinimo galimybės ir sistemos stebėjimas, Deye sprendimai dažnai pasirenkami namų ūkiams, verslo objektams ir modernioms saulės elektrinėms, kuriose svarbus patikimumas, efektyvumas ir ilgalaikis sistemos lankstumas.
| Svoris | 20 kg |
|---|---|
| Išmatavimai | 362 × 220 × 527 mm |
| Gamintojas | |
| Modelis | SUN-25K-G05 |
| Inverterio galia | |
| Inverterio tipas | |
| Fazės | |
| MPPT Jungtys | 2 |
| Stringų konfigūracija | 2 + 2 |
| Maks. PV galia | 32.5 kW |
| Maks. PV įtampa | 1100 V |
| MPPT diapazonas | 200–1000 V |
| Aušinimas | Išmanus oro aušinimas |
| Apsaugos klasė | IP65 |
| Komunikacija | RS485, RS232 |
| Valdymas | Wi-Fi, Bluetooth, GPRS, 4G, LAN |
| Svoris | 20 kg |
| Produkto garantija | 5 metai, 10 metų pasirinktinai pagal sąlygas |
