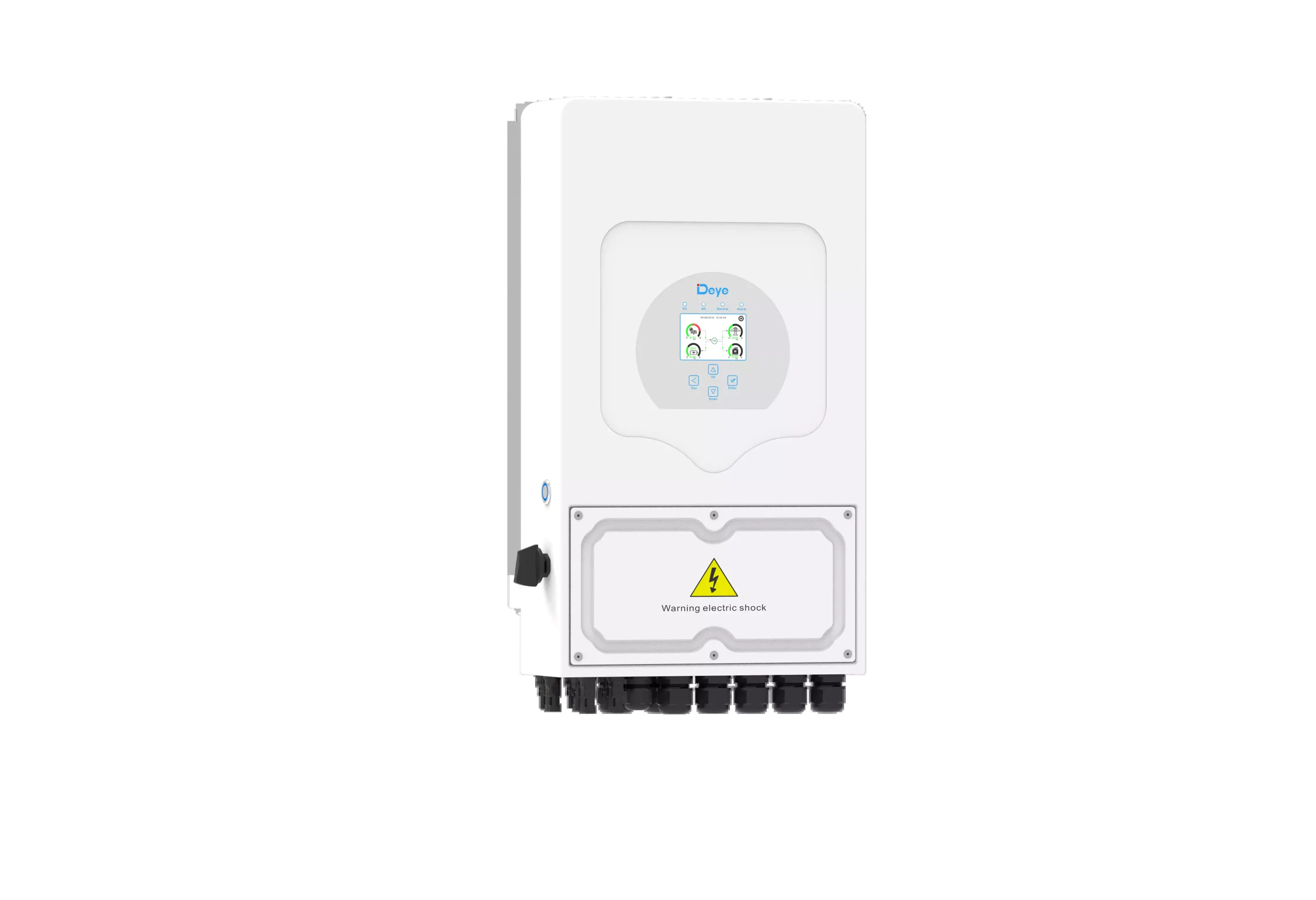

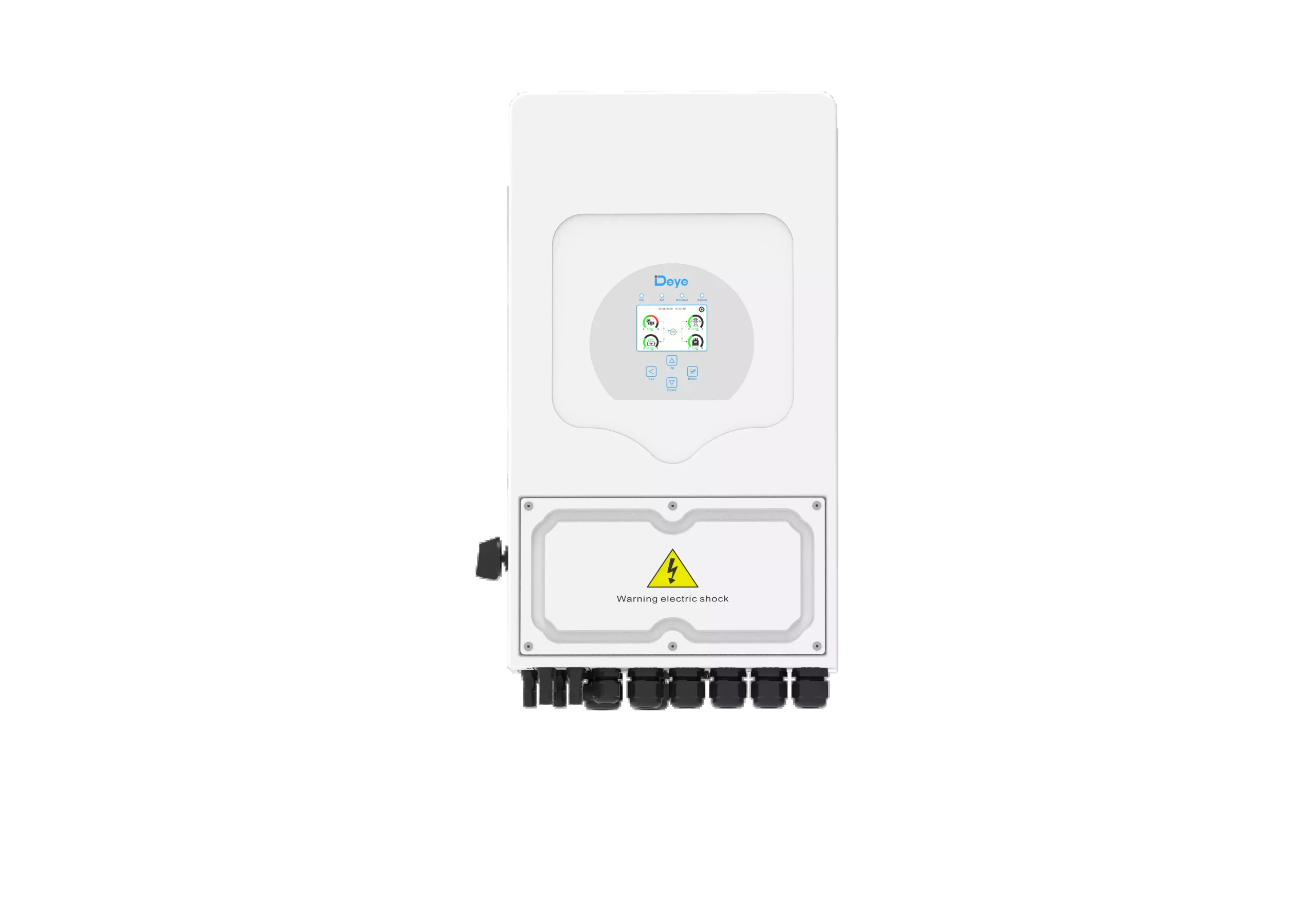

Deye SUN-6K-SG05LP1-EU-AM2-P 6 kW vienfazis hibridinis inverteris
Deye SUN-6K-SG05LP1-EU-AM2-P – tai 6 kW vienfazis hibridinis saulės inverteris, skirtas gyvenamiesiems namams, sodyboms ir mažesniems komerciniams objektams, kuriuose planuojama naudoti saulės elektrinę kartu su 48 V žemos įtampos baterijomis. Modelis turi 2 MPPT sekiklius, palaiko 40–60 V baterijų įtampos diapazoną, iki 12 kW PV access power, iki 9,6 kW max PV input power, 135 A baterijos įkrovimo / iškrovimo srovę, IP65 apsaugą, EPS / off-grid veikimą, AC coupling ir generatoriaus integravimo galimybę.
Produkto aprašymas
Deye SUN-6K-SG05LP1-EU-AM2-P yra vienfazis hibridinis inverteris, kuris valdo energijos srautus tarp saulės modulių, baterijų, elektros tinklo ir namo apkrovų. Tai tinkamas pasirinkimas, kai norima ne tik gaminti elektrą iš saulės, bet ir kaupti perteklinę energiją baterijose, naudoti ją vakare, sumažinti priklausomybę nuo tinklo ir turėti atsarginio maitinimo galimybę.
Šis modelis yra žemos įtampos LV inverteris, todėl jis skirtas 40–60 V baterijų sistemoms. Oficialioje Deye specifikacijoje 6 kW modeliui nurodoma 135 A maksimali įkrovimo / iškrovimo srovė, todėl jis tinka 48 V klasės ličio jonų arba švino-rūgšties baterijų sistemoms, jeigu baterijos suderinamos pagal įtampą, srovę ir BMS komunikaciją.
Dėl 2 MPPT sekiklių inverteris gali atskirai valdyti dvi saulės modulių grupes. Tai naudinga, kai moduliai montuojami ant skirtingų stogo pusių, pavyzdžiui, rytų ir vakarų kryptimis, arba kai viena modulių grupė tam tikru metu gauna mažiau saulės. Oficialiai šiam modeliui nurodomas 500 V maksimalus PV įėjimo įtampos limitas, 125 V startinė įtampa, 150–425 V MPPT diapazonas ir 2 / 1+1 MPPT-stringų konfigūracija.

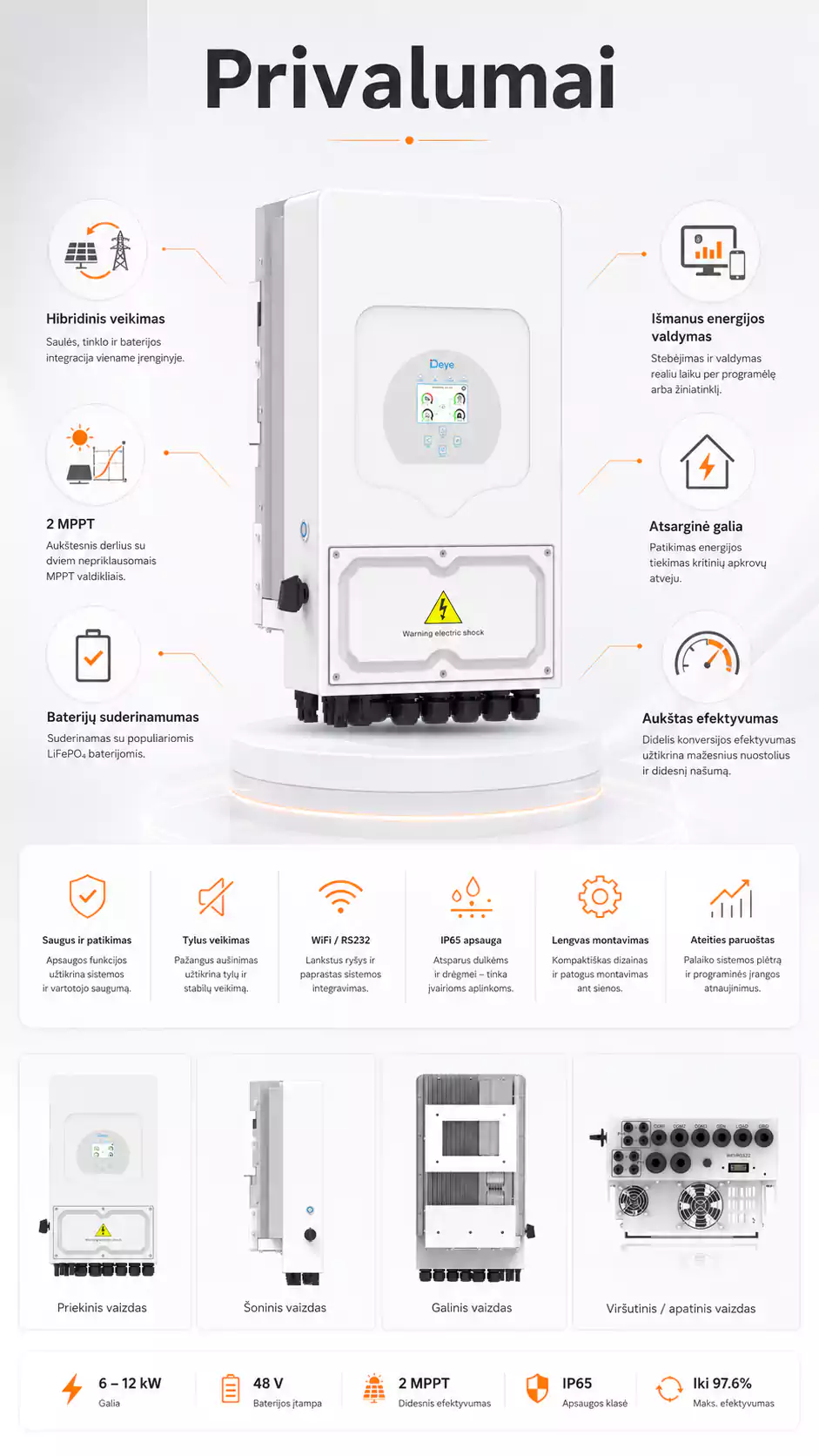

Privalumai
- 6 kW vienfazė galia – tinkama gyvenamiesiems namams, sodyboms ir mažesniems komerciniams objektams.
- Hibridinis veikimas – valdo saulės modulius, baterijas, tinklą ir atsargines apkrovas.
- 48 V / 40–60 V baterijų palaikymas – pritaikytas žemos įtampos energijos kaupimo sistemoms.
- 135 A įkrovimo / iškrovimo srovė – didesnė baterijos srovė nei 5 kW modelyje.
- 2 MPPT / 1+1 stringai – lankstesniam modulių išdėstymui ant skirtingų stogo plokštumų.
- Iki 12 kW PV access power ir iki 9,6 kW max PV input power – galima prijungti didesnį modulių masyvą nei nominali inverterio AC galia.
- EPS / off-grid veikimas – svarbiausiems prietaisams dingus elektros tinklui.
- AC coupling – tinkamas esamos saulės elektrinės modernizavimui.
- Generatoriaus palaikymas – galima naudoti kaip papildomą energijos šaltinį.
- Iki 16 inverterių lygiagrečiai – galimybė plėsti sistemą pagal projektą.
- 6 baterijos įkrovimo / iškrovimo laiko periodai – lankstesniam energijos valdymui.
- IP65 apsaugos klasė – montavimui techninėje patalpoje arba tinkamoje lauko vietoje pagal gamintojo reikalavimus.
- Wi-Fi, RS485 ir CAN komunikacija – baterijų BMS, stebėsenai ir sistemos integracijai.
- 97,6 % maksimalus efektyvumas ir >99 % MPPT efektyvumas – efektyviam saulės energijos panaudojimui.
Techninės specifikacijos
| Parametras | Reikšmė |
|---|---|
| Modelis | Deye SUN-6K-SG05LP1-EU-AM2-P |
| Tipas | Vienfazis hibridinis inverteris |
| Baterijų tipas | Švino-rūgšties arba ličio jonų |
| Baterijos įtampos diapazonas | 40–60 V |
| Maks. įkrovimo / iškrovimo srovė | 135 A |
| BMS strategija | Automatinis prisitaikymas prie BMS |
| Baterijos įėjimų skaičius | 1 |
| Max. PV access power | 12 000 W |
| Max. PV input power | 9 600 W |
| Maks. PV įėjimo įtampa | 500 V |
| Startinė įtampa | 125 V |
| MPPT diapazonas | 150–425 V |
| Nominali PV įėjimo įtampa | 370 V |
| Maks. PV darbinė srovė | 18+18 A |
| Maks. PV trumpojo jungimo srovė | 27+27 A |
| MPPT / stringai | 2 / 1+1 |
| Nominali AC įėjimo / išėjimo aktyvioji galia | 6 000 W |
| Maks. AC įėjimo / išėjimo tariamoji galia | 6 600 VA |
| Nominali AC įėjimo / išėjimo srovė | 27,3 / 26,1 A |
| Maks. AC įėjimo / išėjimo srovė | 30 / 28,7 A |
| Maks. nuolatinis AC passthrough | 35 A |
| Peak power off-grid | 2× nominalios galios, 10 s |
| AC įtampa | 220 / 230 V |
| AC įtampos diapazonas | 0,85Un–1,1Un |
| Dažnis | 50 / 45–55 Hz, 60 / 55–65 Hz |
| Tinklo jungtis | L + N + PE |
| Galios faktoriaus reguliavimas | 0,8 leading – 0,8 lagging |
| THDi | <3 % |
| DC injection current | <0,5 % In |
| Maks. efektyvumas | 97,6 % |
| Euro efektyvumas | 96,5 % |
| MPPT efektyvumas | >99 % |
| Komunikacija | Wi-Fi, RS485, CAN |
| Ekranas | LCD |
| Darbinė temperatūra | -40 °C iki +60 °C, galios ribojimas virš +45 °C |
| Leistina aplinkos drėgmė | 0–100 % |
| Leistinas aukštis | 2000 m |
| Triukšmas | <45 dB |
| Apsaugos klasė | IP65 |
| Topologija | Neizoliuota saulės pusėje, izoliuota baterijos pusėje |
| Viršįtampio kategorija | OVC II DC / OVC III AC |
| Matmenys | 330 × 580 × 232 mm, be jungčių ir laikiklių |
| Svoris | 24,9 kg |
| Garantija | 5 / 10 metų, priklausomai nuo garantijos politikos |

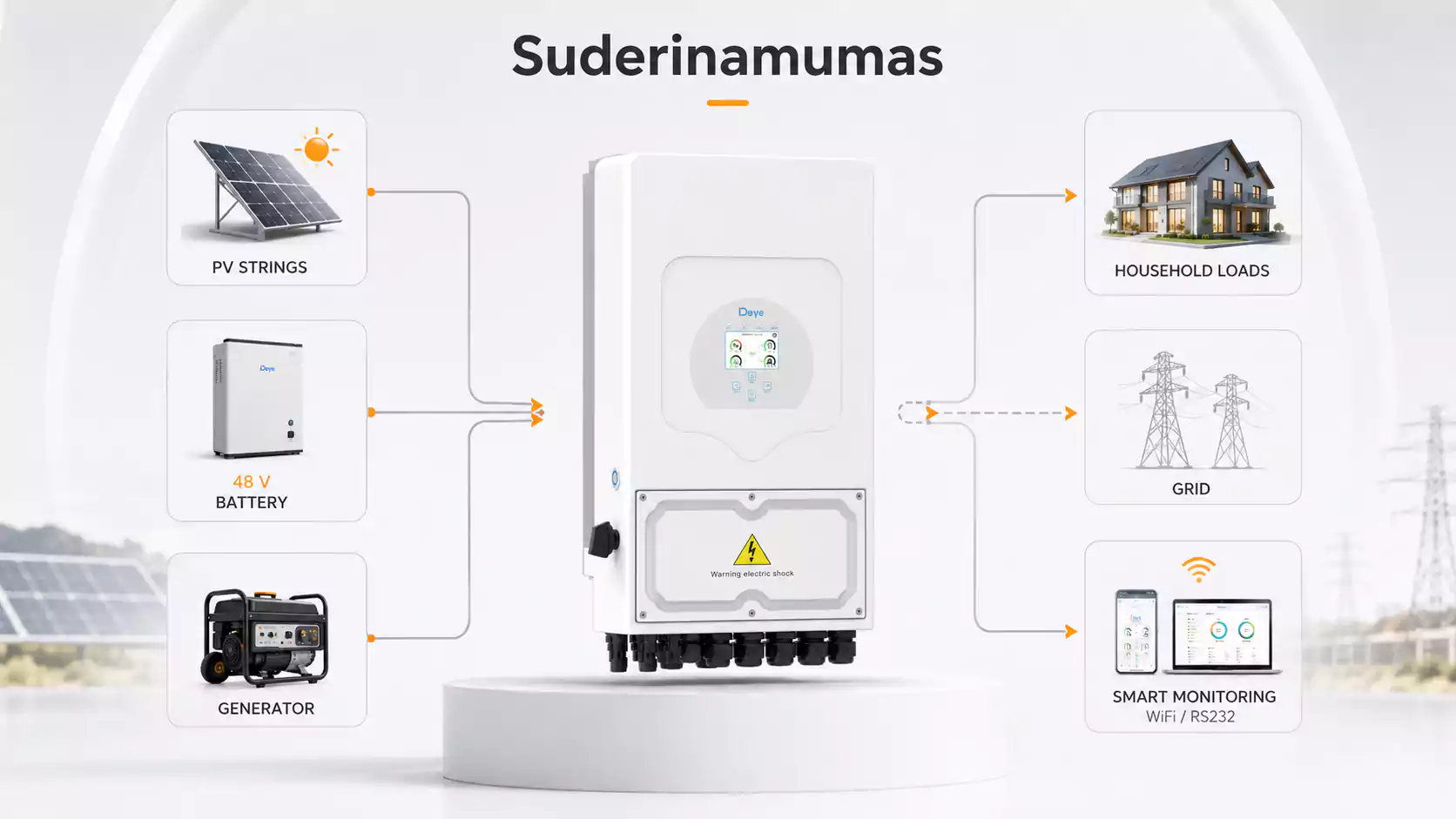

Suderinamumas
Prieš montuojant Deye SUN-6K-SG05LP1-EU-AM2-P, būtina patikrinti:
- ar baterijos įtampa telpa į 40–60 V diapazoną;
- ar baterijos BMS suderinamas su inverteriu;
- ar neviršijama 135 A baterijos įkrovimo / iškrovimo srovė;
- ar PV stringai telpa į 150–425 V MPPT diapazoną;
- ar neviršijama 500 V maks. PV įėjimo įtampa;
- ar neviršijama 18+18 A PV darbinė srovė ir 27+27 A trumpojo jungimo srovė;
- ar atsarginės apkrovos neviršija inverterio ir baterijos galimybių;
- ar montavimo vieta atitinka IP65, temperatūros, ventiliacijos ir aptarnavimo reikalavimus.
Dažniausiai užduodami klausimai
Taip. Tai vienfazis hibridinis inverteris, skirtas saulės elektrinei su baterijų kaupimu.
Taip. Oficialioje specifikacijoje nurodytas baterijos įtampos diapazonas yra 40–60 V, todėl tai yra žemos įtampos LV inverteris.
Deye SUN-6K-SG05LP1-EU-AM2-P modeliui oficialiai nurodyta 135 A maksimali įkrovimo / iškrovimo srovė.
Šis modelis turi 2 MPPT sekiklius ir 1+1 stringų konfigūraciją.
Oficialiai 6 kW modeliui nurodoma iki 12 000 W PV access power ir iki 9 600 W max PV input power.
Taip, jis gali būti naudojamas su atsarginėmis apkrovomis, jeigu sistema suprojektuota tinkamai. Off-grid režimu specifikacijoje nurodoma pikinė galia – 2 kartus nominali galia 10 sekundžių.
Taip. Deye nurodo AC coupling funkciją, skirtą esamos saulės elektrinės modernizavimui.
Taip. Gamintojas nurodo generatoriaus energijos kaupimo palaikymą, tačiau realus veikimas priklauso nuo generatoriaus, elektros schemos ir montavimo sprendimo.

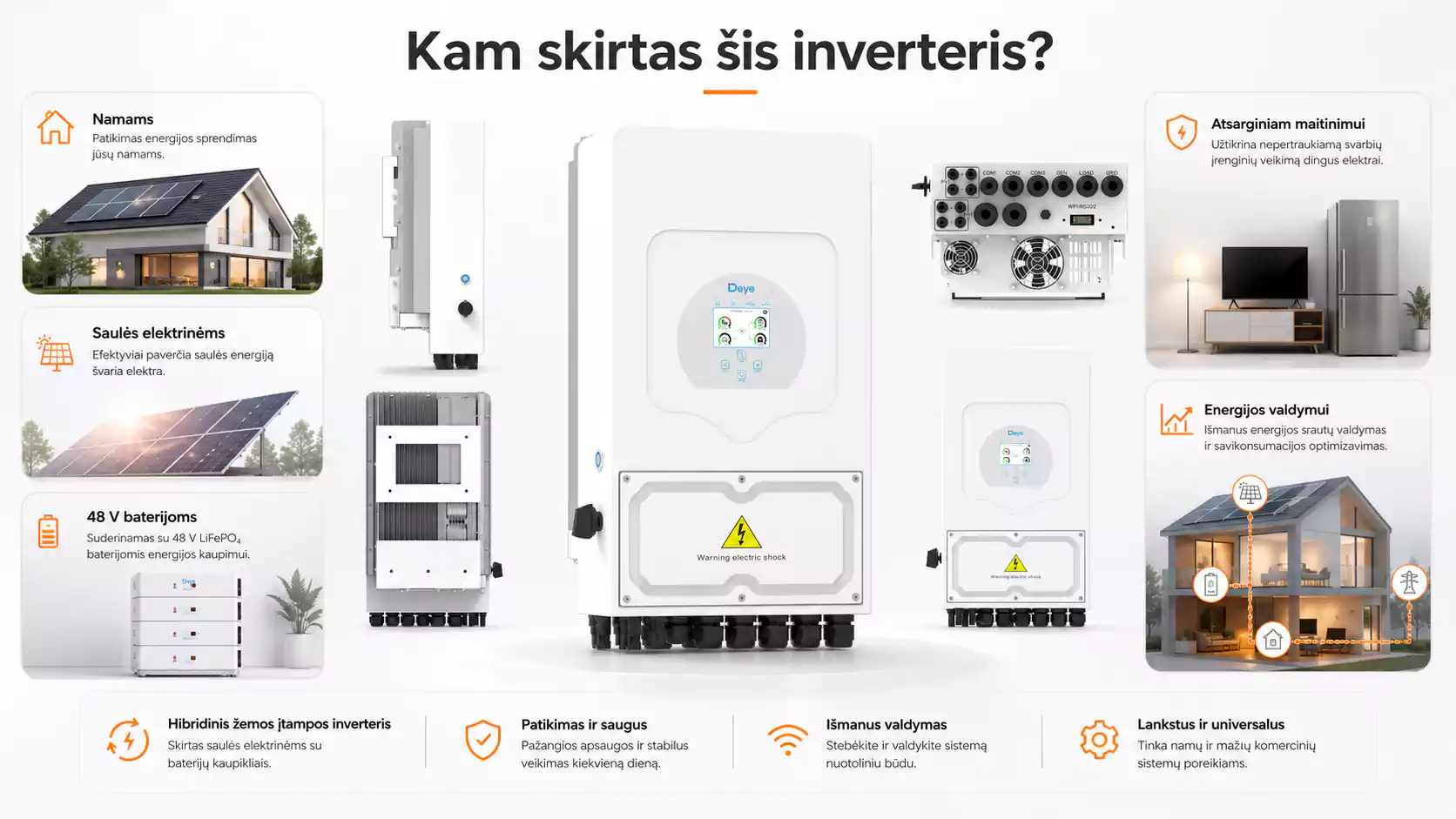

Kam skirtas šis inverteris?
Deye SUN-6K-SG05LP1-EU-AM2-P skirtas vartotojams, kurie nori įsirengti vienfazę saulės elektrinę su baterijų kaupimu. Tai geras pasirinkimas individualiems namams, sodyboms, garažams, dirbtuvėms, mažoms komercinėms patalpoms ir objektams, kuriuose norima efektyviau naudoti savo pagamintą saulės energiją.
Šis modelis ypač tinka tais atvejais, kai planuojama 48 V žemos įtampos baterijų sistema, reikalingas atsarginis maitinimas pasirinktoms apkrovoms arba norima pridėti kaupiklį prie jau veikiančios saulės elektrinės per AC coupling funkciją. Deye oficialiai nurodo, kad ši serija palaiko AC coupling esamų sistemų modernizavimui.

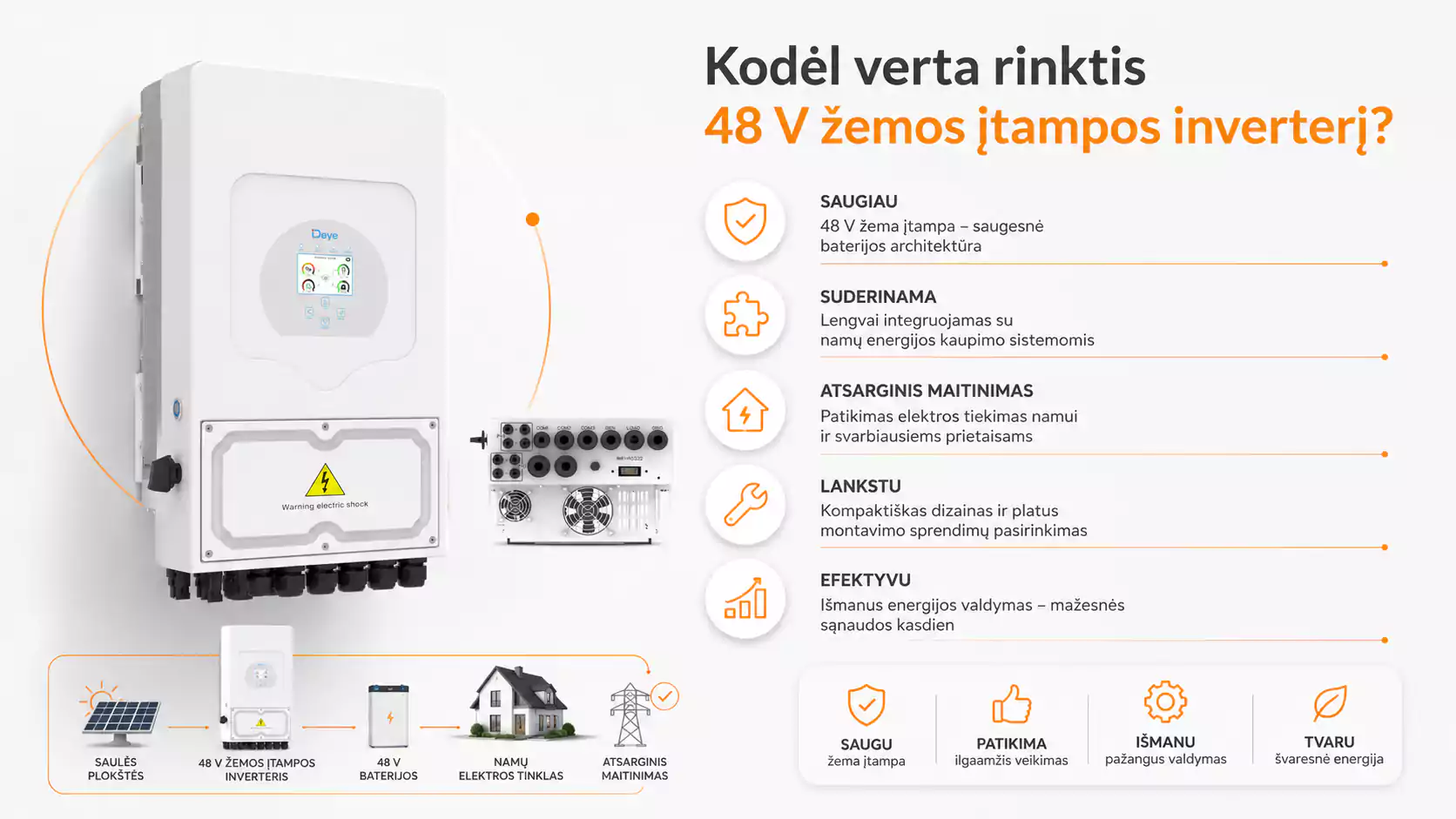

Kodėl verta rinktis 48 V žemos įtampos inverterį?
48 V klasės baterijos dažnai pasirenkamos gyvenamiesiems namams dėl platesnio baterijų pasirinkimo, paprastesnio sistemos plėtimo ir praktiško pritaikymo mažesnėse bei vidutinėse energijos kaupimo sistemose. Šis inverteris palaiko 40–60 V baterijų diapazoną, todėl yra skirtas būtent LV tipo kaupikliams.
Svarbu pabrėžti, kad 48 V baterijų palaikymas dar nereiškia, jog tiks bet kuris akumuliatorius. Prieš montuojant būtina patikrinti baterijos įtampą, BMS komunikaciją, maksimalias įkrovimo / iškrovimo sroves, talpą ir gamintojo suderinamumo sąrašą.

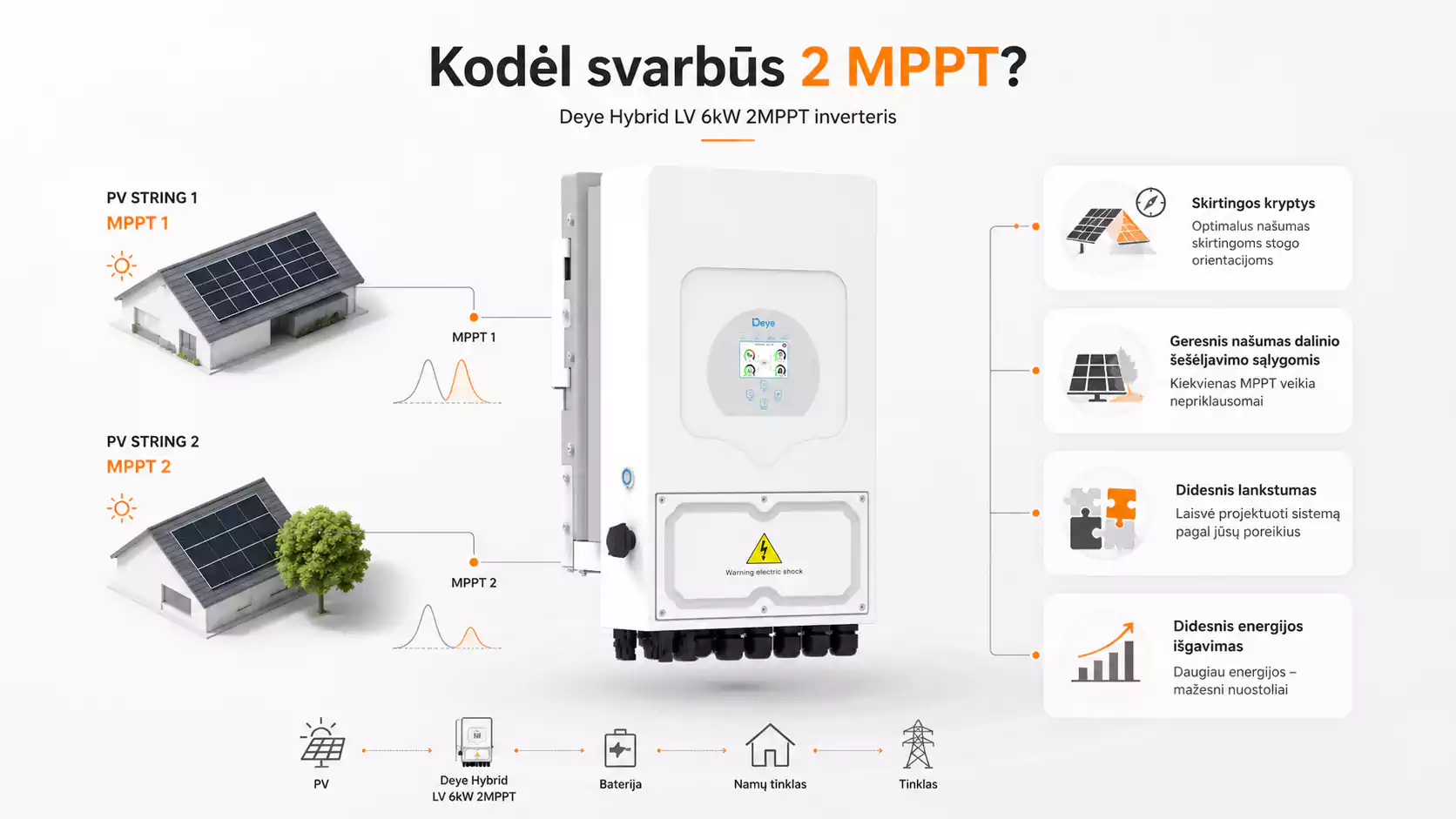

Kodėl svarbūs 2 MPPT?
2 MPPT sekikliai leidžia atskirai optimizuoti dvi saulės modulių grandines. Tai aktualu, kai moduliai montuojami ant skirtingų stogo plokštumų, skirtingomis kryptimis arba kai dalis modulių tam tikru metu patenka į šešėlį.
Šiam modeliui oficialiai nurodoma 2 / 1+1 MPPT-stringų konfigūracija, todėl kiekvienam MPPT galima priskirti po vieną PV stringą. 6 kW modelio PV pusėje nurodoma 18+18 A maksimali darbinė PV įėjimo srovė ir 27+27 A trumpojo jungimo srovė, todėl stringų projektavimą būtina atlikti pagal konkrečių modulių parametrus.

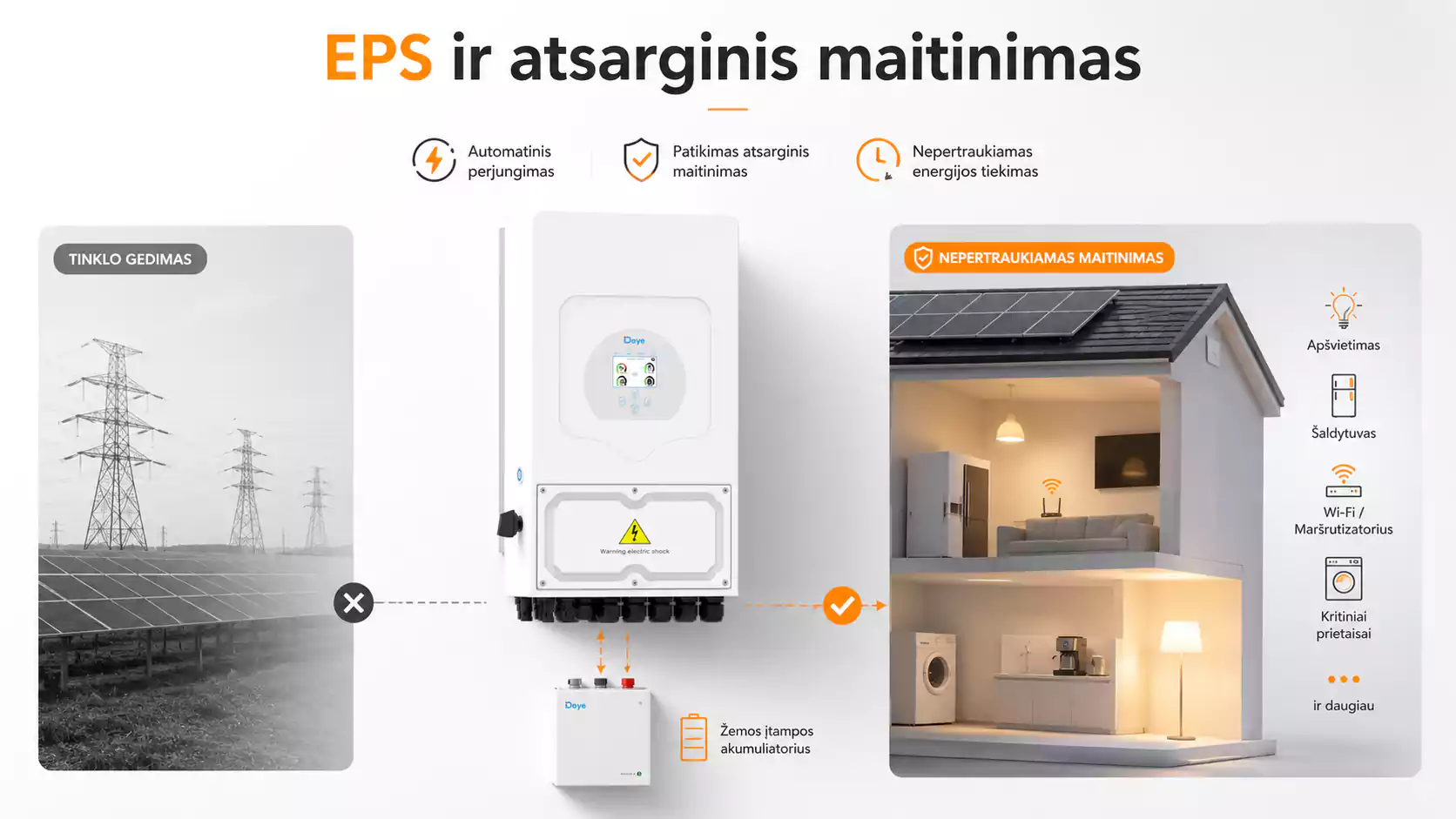

EPS ir atsarginis maitinimas
Kadangi tai hibridinis inverteris, jis gali būti naudojamas sistemose, kur reikalingas atsarginis maitinimas pasirinktoms apkrovoms. Oficialioje specifikacijoje nurodoma, kad off-grid režimu inverteris gali pasiekti 2 kartus didesnę nei nominali galia 10 sekundžių, todėl jis gali geriau susitvarkyti su trumpalaikiais apkrovos šuoliais.
Praktikoje atsarginio maitinimo veikimas priklauso nuo baterijos talpos, baterijos iškrovimo srovės, apkrovų pobūdžio ir montavimo schemos. Dažniausiai prie atsarginio maitinimo grandinės jungiami svarbiausi vartotojai: apšvietimas, šaldytuvas, interneto įranga, cirkuliaciniai siurbliai, vartų automatika ar kita būtina įranga.

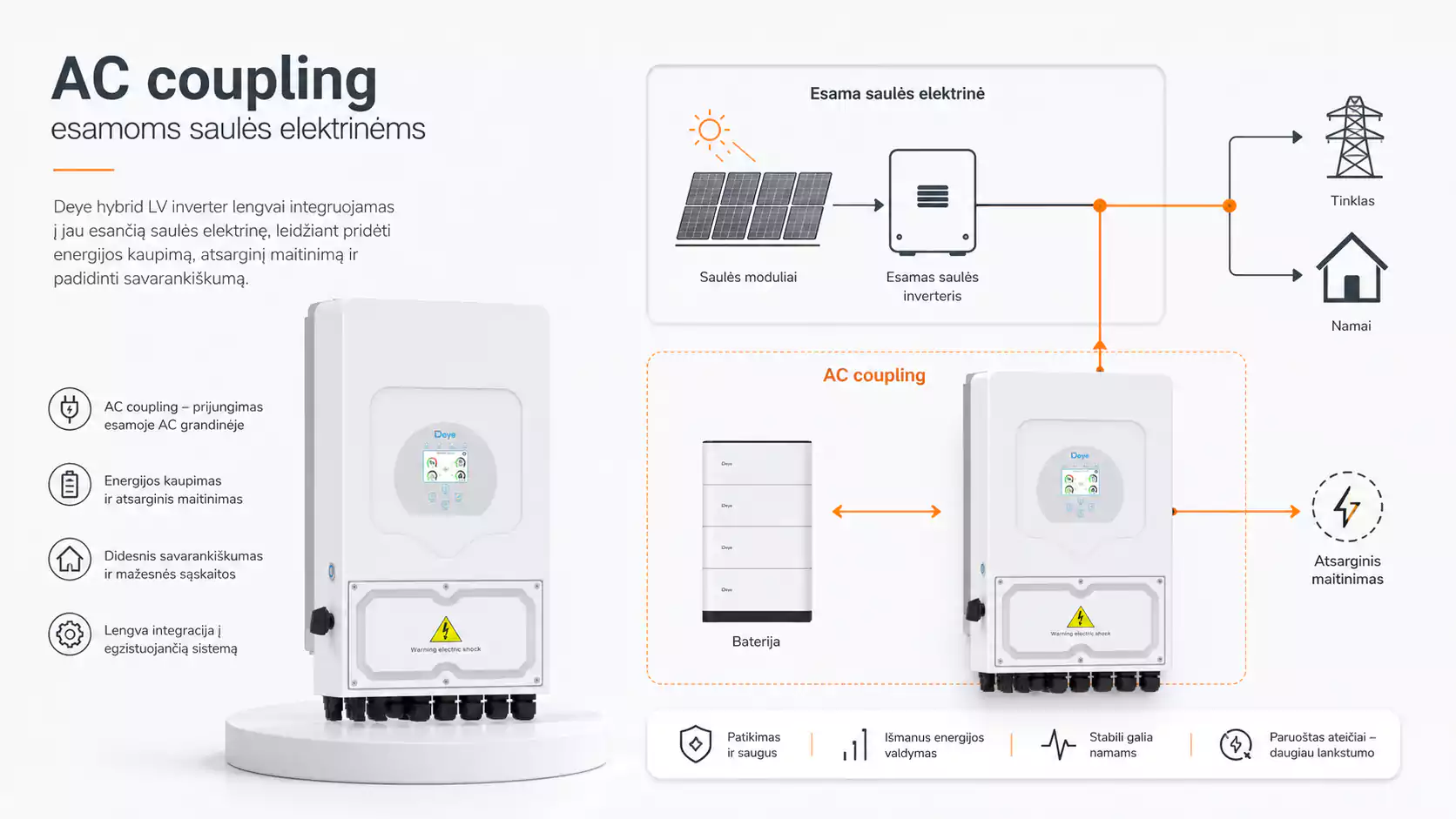

AC coupling esamoms saulės elektrinėms
Deye šiai serijai nurodo AC coupling funkciją, skirtą esamos saulės elektrinės modernizavimui. Tai reiškia, kad inverteris gali būti naudojamas kaip sprendimas, kai klientas jau turi veikiančią on-grid saulės elektrinę ir nori pridėti baterijų kaupimą arba atsarginio maitinimo funkcionalumą nekeičiant visos sistemos.
Šis blokas produkto puslapyje yra labai svarbus SEO prasme, nes dalis pirkėjų ieško ne naujos elektrinės, o būdo pridėti kaupiklį prie jau įrengtos saulės elektrinės. Tekste verta aiškiai paaiškinti, kad prieš taikant AC coupling būtina įvertinti esamą inverterį, elektros skydą, apsaugas, skaitiklius ir tinklo operatoriaus sąlygas.

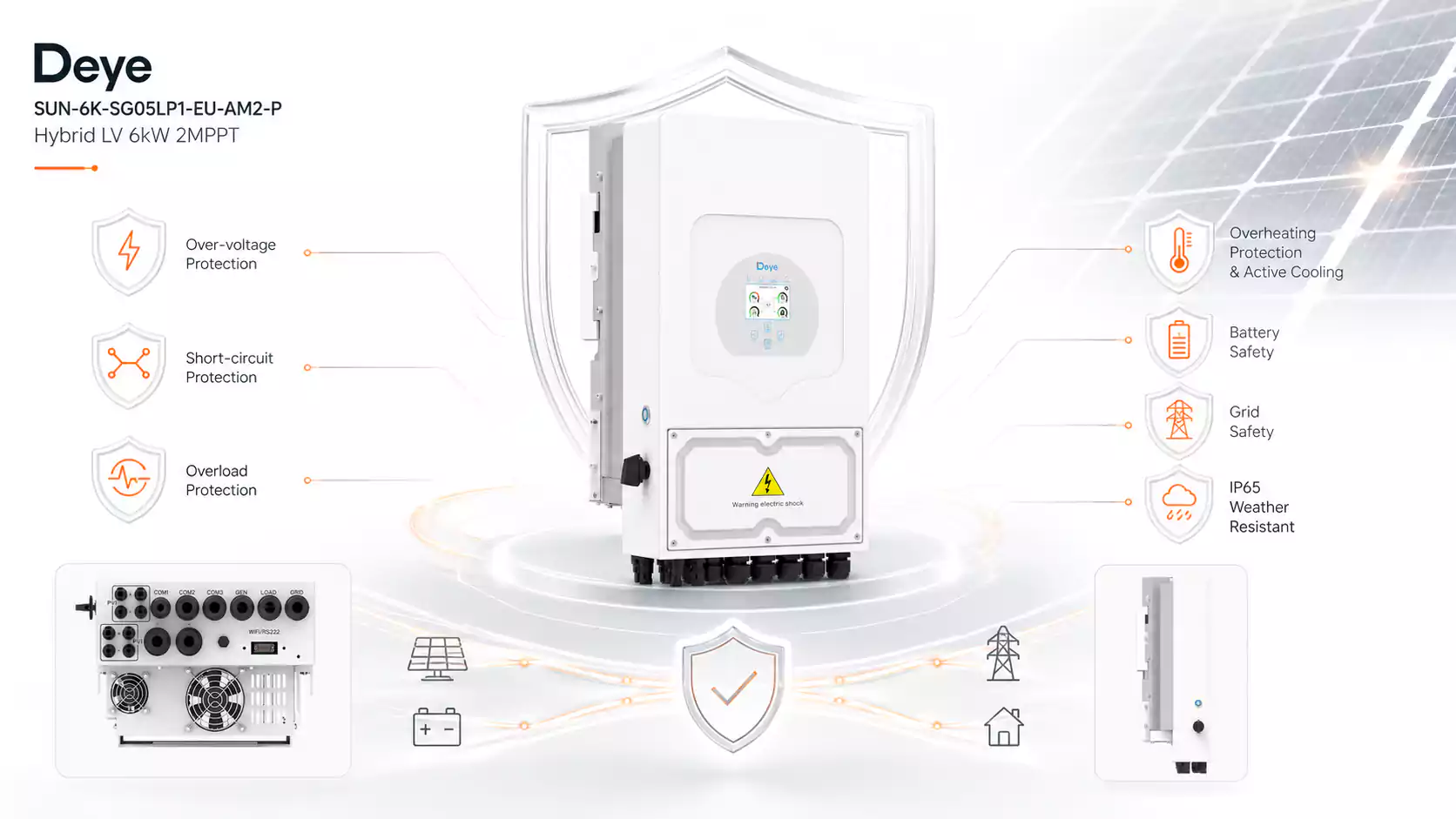

Apsaugos funkcijos
Deye SUN-6K-SG05LP1-EU-AM2-P turi integruotas apsaugas, kurios svarbios saugiam saulės elektrinės ir baterijų sistemos darbui: DC atvirkštinio poliškumo apsaugą, AC išėjimo viršsrovio apsaugą, terminę apsaugą, AC išėjimo viršįtampio apsaugą, AC išėjimo trumpojo jungimo apsaugą, DC komponentų stebėjimą, pasirenkamą AFCI, anti-islanding apsaugą, DC jungiklį, izoliacijos impedanso aptikimą, liekamosios srovės aptikimą ir TYPE II DC / AC viršįtampių apsaugą.

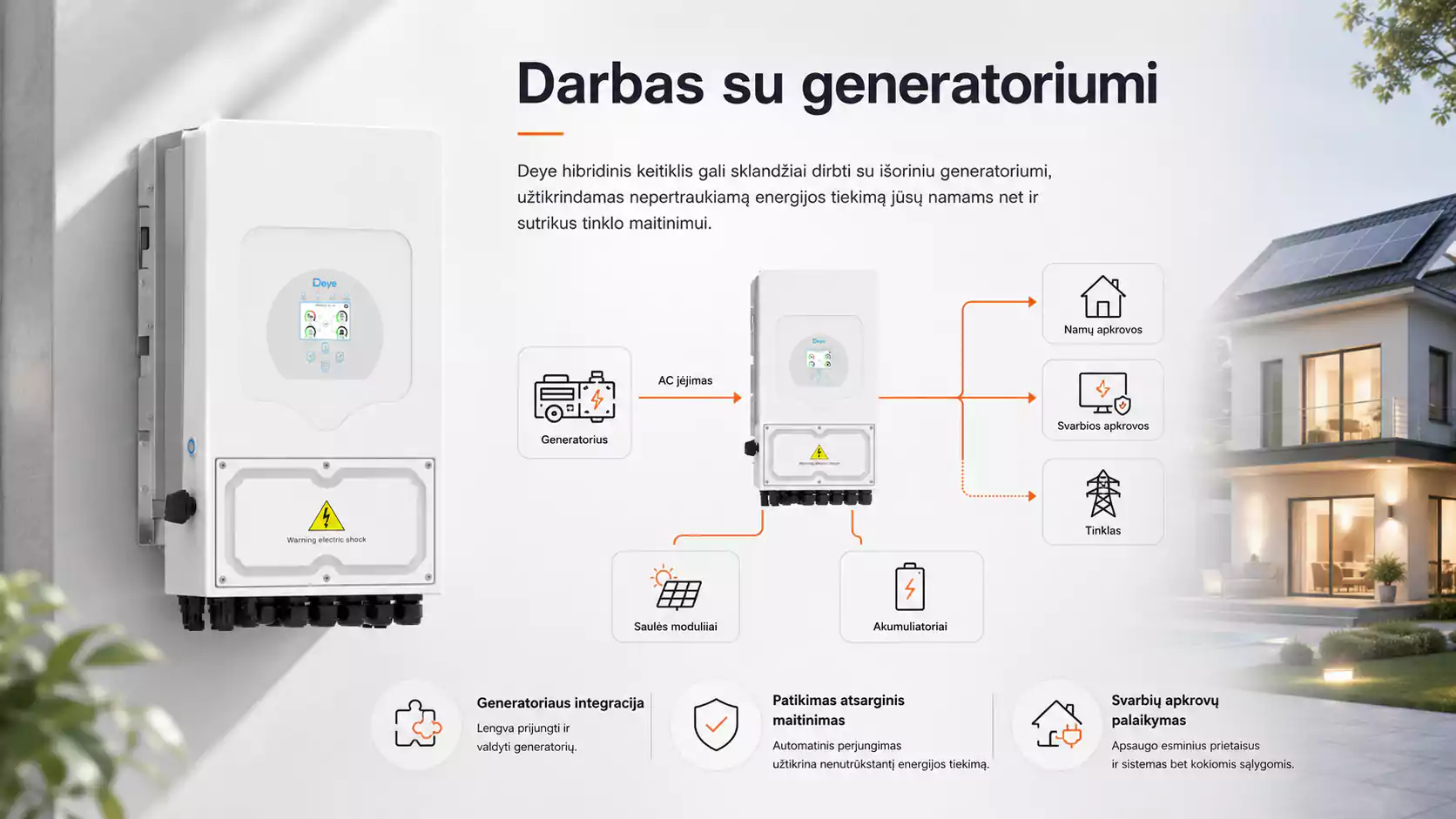

Darbas su generatoriumi
Deye oficialiai nurodo, kad ši serija palaiko energijos kaupimą iš dyzelinio generatoriaus. Tai aktualu sodyboms, nutolusiems objektams, ūkiams ar vietoms, kur elektros tiekimas nėra stabilus.
Produkto puslapyje verta šią funkciją išskirti atskiru bloku, nes konkurentų puslapiuose ji dažnai nepabrėžiama. Reikėtų paaiškinti, kad generatoriaus integravimas turi būti projektuojamas pagal konkrečią elektros schemą, apkrovas, generatoriaus galią ir montuotojo rekomendacijas.
Deye
Deye – tai tarptautiniu mastu žinomas saulės energetikos ir energijos kaupimo sprendimų gamintojas, priklausantis „Ningbo Deye Technology Co., Ltd.“ Įmonė specializuojasi saulės inverterių, hibridinių inverterių, energijos kaupimo sistemų ir susijusių technologinių sprendimų kūrime. Deye integruoja mokslinius tyrimus, projektavimą, gamybą, pardavimus ir aptarnavimą, todėl gali pasiūlyti patikimus sprendimus tiek gyvenamosioms, tiek komercinėms saulės elektrinėms. Įmonė taip pat yra listinguojama Šanchajaus vertybinių popierių biržoje, o tai pabrėžia jos tarptautinį mastą ir stabilų augimą.
Privalumai
Deye inverteriai vertinami dėl plataus pritaikymo, modernaus energijos valdymo ir suderinamumo su saulės moduliais, elektros tinklu bei baterijų kaupimo sistemomis. Gamintojo asortimente yra tinklo, hibridiniai ir mikroinverteriai, skirti efektyviam elektros energijos generavimui, kaupimui ir naudojimui. Dėl išmanių funkcijų, tokių kaip energijos srautų valdymas, baterijų įkrovimo kontrolė, atsarginio maitinimo galimybės ir sistemos stebėjimas, Deye sprendimai dažnai pasirenkami namų ūkiams, verslo objektams ir modernioms saulės elektrinėms, kuriose svarbus patikimumas, efektyvumas ir ilgalaikis sistemos lankstumas.
| Svoris | 24.9 kg |
|---|---|
| Išmatavimai | 330 × 232 × 580 mm |
| Gamintojas | |
| Modelis | SUN-6K-SG05LP1-EU-AM2-P |
| Inverterio galia | |
| Inverterio tipas | |
| Fazės | |
| Baterijos tipas | Li-ion arba švino-rūgšties/ LV, 40-60 V |
| Maks. įkrovimo / iškrovimo srovė | 135 A / 135 A |
| MPPT Jungtys | 2 |
| Stringų konfigūracija | 1 + 1 |
| Maks. DC įėjimo galia | 9,6 kW |
| Maks. PV access power | 12 kW |
| Maks. PV įtampa | 500 V |
| MPPT diapazonas | 150–425 V |
| Maks. efektyvumas | 97,6 % |
| Generatoriaus palaikymas | Taip |
| Apsaugos klasė | IP65 |
| Komunikacija | RS485, RS232, CAN |
| Valdymas | Wi-Fi, Bluetooth, GPRS, 4G, LAN |
| EPS / off-grid | Taip, pagal sistemos konfigūraciją |
| Aušinimas | Natūralus |
| AC coupling | Taip |
| Svoris | 24.9 kg |
| Produkto garantija | 5 metai, 10 metų pasirinktinai pagal sąlygas |
