Deye BOS-G60 Pro 61,44 kWh HV energijos kaupimo sistema
Deye BOS-G60-Pro – 61,44 kWh aukštos įtampos LiFePO₄ energijos kaupimo sistema, skirta komerciniams objektams, gamybos įmonėms, ūkiams, sandėliams, elektromobilių įkrovimo infrastruktūrai ir didelės galios saulės elektrinėms.

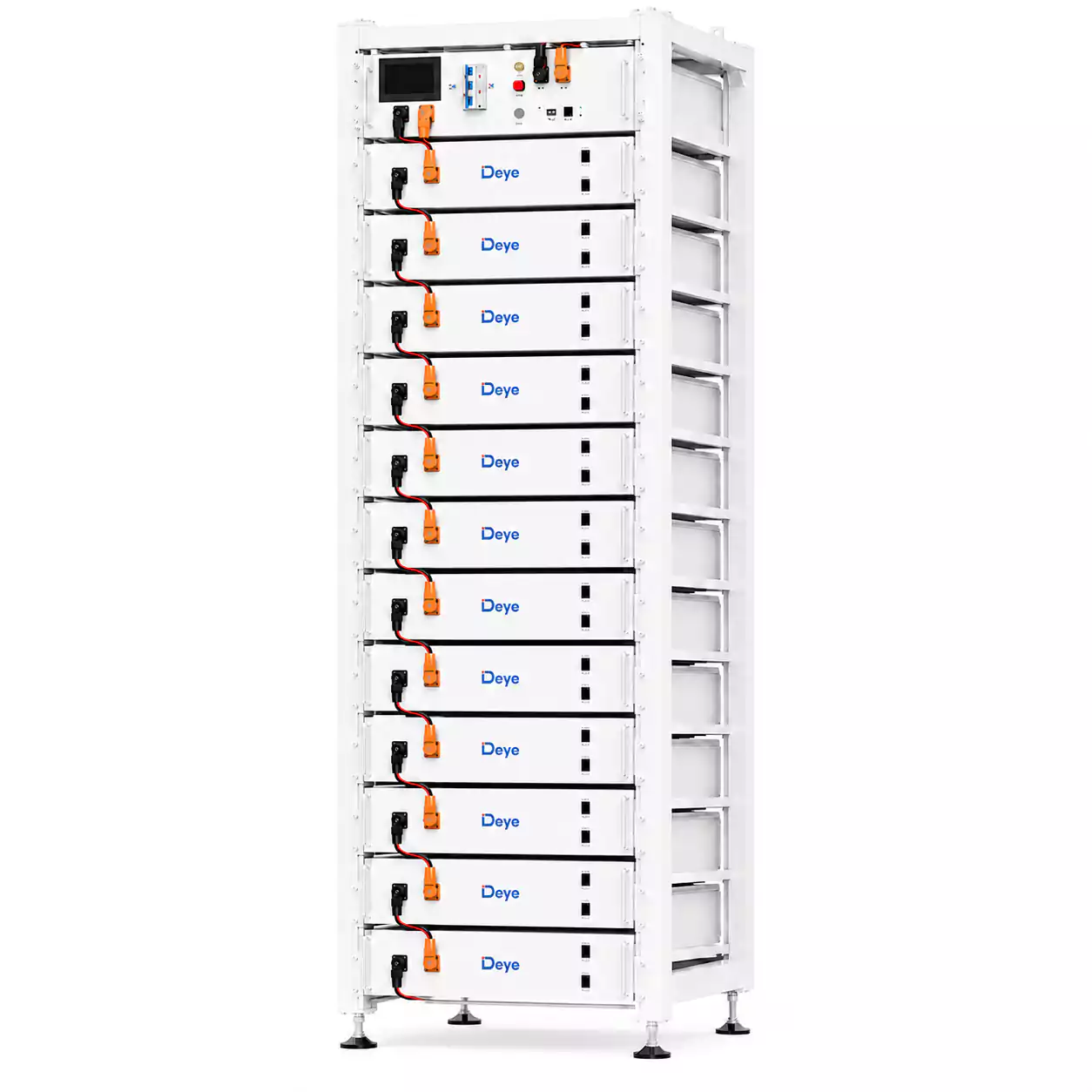

Sistemą sudaro 12 BOS-G-Pack5.1 baterijų modulių, BOS-G-PDU-2 aukštos įtampos valdymo blokas ir 19 colių montavimo stovas. Nominali sistemos įtampa siekia 614,4 V, o naudingoji energija, taikant 90 % iškrovimo gylį, yra apie 55,30 kWh.
Išmani baterijų valdymo sistema stebi kiekvieno modulio įtampą, temperatūrą ir srovę, valdo įkrovimą bei iškrovimą ir palaiko CAN bei RS485 komunikaciją su suderinamu aukštos įtampos hibridiniu inverteriu.
Deye BOS-G Pro 61,44 kWh – komercinė energijos kaupimo sistema
Deye BOS-G60-Pro yra modulinė aukštos įtampos energijos kaupimo sistema, sukurta objektams, kuriems 10–30 kWh klasės kaupiklio nepakanka.
61,44 kWh nominali talpa leidžia sistemą naudoti ne tik saulės energijos perkėlimui iš dienos į vakarą, bet ir elektros galios pikų mažinimui, dinaminio tarifo valdymui, kritinių apkrovų rezervavimui bei elektromobilių įkrovimo infrastruktūrai.
Sistema ypač tinkama:
- gamybos ir pramonės objektams;
- ūkiams ir žemės ūkio pastatams;
- sandėliams bei logistikos centrams;
- prekybos ir administraciniams pastatams;
- autoservisams bei dirbtuvėms;
- viešbučiams ir maitinimo įstaigoms;
- elektromobilių įkrovimo stotelėms;
- dideliems individualiems namams;
- objektams su dideliu vakariniu elektros vartojimu;
- 30–100 kW klasės saulės elektrinėms.
Kaupiklio dydis visada turi būti parenkamas pagal objekto elektros vartojimo grafiką, didžiausias apkrovas, saulės elektrinės gamybą ir naudojamą elektros tarifą.
Privalumai
BOS-G60-Pro sistemą sudaro 12 nuosekliai sujungtų BOS-G-Pack5.1 baterijų modulių.
Vieno modulio parametrai:
- energija – 5,12 kWh;
- nominali įtampa – 51,2 V;
- talpa – 100 Ah;
- LiFePO₄ elementų technologija;
- svoris – apie 46 kg;
- matmenys – 440 × 585 × 133 mm.
Sujungus 12 modulių gaunama:
- 61,44 kWh nominali energijos talpa;
- 55,30 kWh naudingoji energija, esant 90 % DOD;
- 614,4 V nominali įtampa;
- 528–700,8 V darbinės įtampos diapazonas;
- 100 Ah sistemos talpa.
61,44 kWh yra visa nominali sistemos energija. Oficialioje Europos BOS-G Pro dokumentacijoje rekomenduojamas 90 % iškrovimo gylis, todėl apskaičiuota naudingoji energija yra apie:
61,44 kWh × 90 % = 55,296 kWh
- nominali talpa: 61,44 kWh;
- naudingoji talpa: apie 55,30 kWh.
BOS-G Pro naudojami ličio geležies fosfato, arba LiFePO₄, elementai. Ši baterijų chemija pasižymi geru terminiu stabilumu, ilgu cikliniu tarnavimo laikotarpiu ir neturi tradicinio baterijos atminties efekto.
Gamintojas nurodo ne mažiau kaip 6000 ciklų, kai sistema bandoma 25 ±2 °C temperatūroje, naudojant 0,5C įkrovimo ir iškrovimo režimą, o likutinė talpa ciklų laikotarpio pabaigoje siekia 70 %.
BOS-G-PDU-2 aukštos įtampos valdymo blokas kartu su moduliuose esančia BMS valdo visą baterijų grandinę.
Sistema stebi:
- modulių ir atskirų elementų įtampą;
- įkrovimo ir iškrovimo srovę;
- baterijų temperatūrą;
- įkrovos lygį;
- sistemos klaidas ir įspėjimus;
- elementų balansavimą;
- aukštos įtampos grandinės būseną.
BMS turi apsaugas nuo per didelio įkrovimo, per didelio iškrovimo, per didelės srovės ir per aukštos arba per žemos temperatūros. Komunikacijai su inverteriu naudojamos CAN 2.0 ir RS485 sąsajos.
Oficialioje Deye BOS-G Pro sprendimo dokumentacijoje nurodytas aerozolinio gaisro gesinimo palaikymas. Tai papildomas saugos sluoksnis, skirtas sumažinti incidento plitimo riziką baterijos sistemos viduje.
Ši funkcija nepakeičia:
- tinkamai suprojektuotos techninės patalpos;
- priešgaisrinės signalizacijos;
- tinkamo įžeminimo;
- apsaugos aparatų;
- kvalifikuoto montavimo;
- vietinių priešgaisrinių ir elektrosaugos reikalavimų.
BOS-G60-Pro nominali įtampa siekia 614,4 V. Aukštos įtampos architektūra leidžia didelę galią perduoti mažesne srove nei įprastose 48 V sistemose.
Tai aktualu naudojant:
- 50–80 kW hibridinius inverterius;
- komercines trifazes sistemas;
- elektromobilių įkrovimo infrastruktūrą;
- didelės galios gamybos įrenginius;
- kelis lygiagrečiai veikiančius baterijų klasterius.
Aukštos įtampos sistema nėra tiesiogiai jungiama prie 48 V žemos įtampos inverterio.
Vienas svarbiausių BOS-G60-Pro naudojimo scenarijų versle yra „peak shaving“, arba vartojimo galios pikų mažinimas.
Kai objekto apkrova viršija nustatytą ribą, trūkstamą galią gali trumpam pateikti baterija. Tai gali padėti:
- sumažinti didžiausią iš tinklo imamą galią;
- išvengti elektros įvado galios didinimo;
- sumažinti elektromobilių įkrovimo pikus;
- sušvelninti gamybos įrangos paleidimo apkrovas;
- efektyviau valdyti elektros energijos sąnaudas.
Rezultatas priklauso nuo inverterio galios, energijos valdymo algoritmų, matavimo įrangos ir objekto apkrovos profilio.
Dieną pagamintas saulės elektrinės perteklius gali būti saugomas BOS-G Pro baterijoje ir panaudojamas tada, kai saulės elektrinė nebegamina pakankamai energijos.
Sukaupta energija gali būti naudojama:
- vakare ir naktį;
- brangiausiomis elektros tarifo valandomis;
- gamybos įrangos darbui;
- šildymui, vėdinimui ir vėsinimui;
- elektromobilių įkrovimui;
- rezervinėms apkrovoms elektros tiekimo sutrikimo metu.
Rezervinio maitinimo galimybė ir maksimali atsarginė galia priklauso nuo pasirinkto hibridinio inverterio bei objekto elektros instaliacijos.
Su tinkamai sukonfigūruotu inverteriu ir energijos valdymo sistema bateriją galima įkrauti tada, kai elektros energija yra pigesnė, ir iškrauti didesnės kainos valandomis.
Deye C&I inverterių sprendimuose numatytos laiko intervalų, arba TOU, įkrovimo ir iškrovimo funkcijos. Galutinis finansinis rezultatas priklauso nuo kainų skirtumo, baterijos ciklų, sistemos efektyvumo ir vartojimo įpročių.
Suderinamumas su Deye inverteriais
Oficialioje Deye Europos komercinio energijos kaupimo sprendimo dokumentacijoje BOS-G Pro sistema pristatoma kartu su:
- Deye SUN-50K-SG01HP3-EU-BM4;
- Deye SUN-60K-SG02HP3-EU-EM6;
- Deye SUN-70K-SG02HP3-EU-EM6;
- Deye SUN-75K-SG02HP3-EU-EM6;
- Deye SUN-80K-SG02HP3-EU-EM6.
BOS-G60-Pro darbinė įtampa yra 528–700,8 V. Ji patenka tiek į 50 kW inverterio 160–800 V, tiek į 60–80 kW serijos inverterių 160–1000 V baterijos įtampos diapazoną.
Tačiau prieš pardavimą vis tiek būtina patikrinti:
- tikslią inverterio modelio versiją;
- baterijos programinės įrangos versiją;
- inverterio programinės įrangos versiją;
- CAN komunikacijos protokolą;
- vieno ar dviejų baterijos įėjimų naudojimą;
- reikalingą įkrovimo ir iškrovimo galią;
- baterijų klasterių skaičių;
- Deye suderinamumo dokumentaciją.
Montavimo reikalavimai
BOS-G60-Pro yra didelė ir sunki aukštos įtampos sistema. Pilnai sukomplektuoto stovo svoris siekia apie 622 kg, todėl prieš montavimą būtina įvertinti grindų laikomąją galią.
Standartinė apsaugos klasė yra IP20, todėl kaupiklis skirtas montuoti:
- uždaroje patalpoje;
- ant lygaus ir stabilaus pagrindo;
- sausoje aplinkoje;
- atokiau nuo tiesioginių šilumos šaltinių;
- nuo užliejimo apsaugotoje vietoje;
- tinkamai vėdinamoje techninėje patalpoje.
Gamintojo instrukcijoje nurodomas ne mažesnis kaip 100 mm atstumas nuo aplinkinių konstrukcijų ir tarp atskirų sistemų. Baterijų modulius ir stovą reikia transportuoti atskirai; pilnai sukomplektuotas stovas nėra skirtas perkėlimui.
Montavimo ir paleidimo darbus turi atlikti kvalifikuoti specialistai, turintys teisę dirbti su aukštos įtampos DC sistemomis.
Nežinote, ar 61,44 kWh sistema tinkama jūsų objektui?
Atsiųskite inverterio modelį, saulės elektrinės galią ir bent vieno mėnesio valandinio elektros vartojimo duomenis. Patikrinsime suderinamumą, apskaičiuosime rekomenduojamą kaupiklio talpą ir įvertinsime galios pikų mažinimo galimybes.
Techninės specifikacijos
| Parametras | Deye BOS-G60-Pro |
|---|---|
| Sistemos tipas | Aukštos įtampos modulinė baterijų sistema |
| Baterijų technologija | LiFePO₄ / LFP |
| Nominali sistemos energija | 61,44 kWh |
| Naudingoji energija | Apie 55,30 kWh |
| Rekomenduojamas iškrovimo gylis | 90 % |
| Baterijų modulių skaičius | 12 vnt. |
| Baterijos modulio modelis | BOS-G-Pack5.1 |
| Vieno modulio energija | 5,12 kWh |
| Vieno modulio nominali įtampa | 51,2 V |
| Vieno modulio talpa | 100 Ah |
| Nominali sistemos įtampa | 614,4 V |
| Darbinės įtampos diapazonas | 528–700,8 V |
| Nominali įkrovimo / iškrovimo srovė | 100 A |
| Rekomenduojama darbinė srovė | 50 A |
| Sistemos pikinė iškrovimo srovė | Iki 125 A, 2 min. prie 25 °C |
| PDU maksimali srovė | 120 A |
| Komunikacija | CAN 2.0 / RS485 |
| Įkrovimo temperatūra | 0–55 °C |
| Iškrovimo temperatūra | –20–55 °C |
| Rekomenduojama laikymo temperatūra | 0–35 °C |
| Aplinkos drėgmė | 5–85 % RH |
| Maksimalus aukštis virš jūros lygio | Iki 3000 m |
| Apsaugos klasė | IP20 |
| Sistemos matmenys | Apie 530 × 602 × 2219 mm |
| Sistemos svoris | Apie 622 kg |
| Montavimo būdas | 19″ stove, patalpoje |
| Ciklų skaičius | ≥6000 |
| Gamintojo nurodoma garantija | 10 metų |
| Sertifikatai | UN38.3, CE, CE-EMC, IEC62040, CEC, VDE |
Dažniausiai užduodami klausimai
Sistemą sudaro 12 BOS-G-Pack5.1 baterijų modulių po 5,12 kWh. Virš baterijų modulių stove montuojamas BOS-G-PDU-2 aukštos įtampos valdymo blokas.
Nominali sistemos talpa yra 61,44 kWh. Taikant gamintojo nurodomą 90 % iškrovimo gylį, naudingoji energija siekia apie 55,30 kWh. Reali vertė gali šiek tiek skirtis dėl temperatūros, galios, SOC ir inverterio nustatymų.
Nominali įtampa yra 614,4 V, o darbinės įtampos diapazonas – maždaug 528–700,8 V.
Techniškai gali tikti labai didelį elektros vartojimą turinčiam namui, tačiau dažniausiai 61,44 kWh sistema pasirenkama komerciniams objektams, ūkiams, gamybai, didelėms šildymo sistemoms arba kelių elektromobilių įkrovimui.
Ne. Tai aukštos įtampos baterijų sistema. Jai reikalingas suderinamas HV hibridinis inverteris, palaikantis tinkamą baterijos įtampos diapazoną ir Deye BMS komunikaciją.
Taip, jeigu naudojamas rezervinį arba „off-grid“ režimą palaikantis hibridinis inverteris ir elektros instaliacijoje įrengta atskira rezervuojamų apkrovų grandinė. Rezervinė galia priklauso nuo inverterio.
Standartinė BOS-G Pro sistemos apsaugos klasė yra IP20, todėl ji skirta montuoti uždaroje, sausoje patalpoje. Montavimui lauke reikalingas specialiai tam suprojektuotas apsauginis korpusas ar techninė patalpa.
Oficialioje dokumentacijoje 12 baterijų modulių BOS-G60-Pro sistema nurodoma sverianti apie 622 kg.
BOS-G Pro serija yra modulinė, tačiau viename nuosekliame klasteryje modulių skaičiaus negalima keisti savavališkai. Plėtra paprastai atliekama projektuojant papildomą suderintą baterijų klasterį. Reikia tikrinti inverterio baterijos įėjimų, programinės įrangos ir lygiagretaus veikimo reikalavimus.
Deye produkto dokumentacijoje nurodoma 10 metų garantija. Galutinės Lietuvos rinkai taikomos sąlygos, registravimo reikalavimai, energijos pralaidumo limitas ir priedų garantija turi būti patvirtinti konkretaus tiekėjo garantiniame dokumente.
Deye
Deye – tai tarptautiniu mastu žinomas saulės energetikos ir energijos kaupimo sprendimų gamintojas, priklausantis „Ningbo Deye Technology Co., Ltd.“ Įmonė specializuojasi saulės inverterių, hibridinių inverterių, energijos kaupimo sistemų ir susijusių technologinių sprendimų kūrime. Deye integruoja mokslinius tyrimus, projektavimą, gamybą, pardavimus ir aptarnavimą, todėl gali pasiūlyti patikimus sprendimus tiek gyvenamosioms, tiek komercinėms saulės elektrinėms. Įmonė taip pat yra listinguojama Šanchajaus vertybinių popierių biržoje, o tai pabrėžia jos tarptautinį mastą ir stabilų augimą.
Privalumai
Deye inverteriai vertinami dėl plataus pritaikymo, modernaus energijos valdymo ir suderinamumo su saulės moduliais, elektros tinklu bei baterijų kaupimo sistemomis. Gamintojo asortimente yra tinklo, hibridiniai ir mikroinverteriai, skirti efektyviam elektros energijos generavimui, kaupimui ir naudojimui. Dėl išmanių funkcijų, tokių kaip energijos srautų valdymas, baterijų įkrovimo kontrolė, atsarginio maitinimo galimybės ir sistemos stebėjimas, Deye sprendimai dažnai pasirenkami namų ūkiams, verslo objektams ir modernioms saulės elektrinėms, kuriose svarbus patikimumas, efektyvumas ir ilgalaikis sistemos lankstumas.
| Svoris | 622 kg |
|---|---|
| Išmatavimai | 530 × 602 × 2219 mm |
| Gamintojas | |
| Modelis | BOS-G60 Pro 61,44 kWh |
| Serija | BOS-G Pro |
| Produkto tipas | Aukštos įtampos baterijų sistema |
| Baterijos chemija | LiFePO₄ |
| Modulių kiekis | 12 vnt. |
| Vieno modulio talpa | 5,12 kWh |
| Bendra talpa | 61,44 kWh |
| Naudinga talpa | Apie 53,30 kWh prie 90 % DoD |
| Sistemos tipas | HV / aukštos įtampos |
| Reikalingas PDU | BOS-G-PDU-2 |
| Montavimas | Rack / 19" spinta |
| Komunikacija | CAN2.0, RS485 |
| Apsaugos klasė | IP20 |
| Paskirtis | Saulės energijos kaupimas / atsarginis maitinimas |
| Tinka | Namams, ūkiams, verslui |
| Suderinamumas | Deye HV hibridiniai inverteriai |
| Komplektacija | 12 baterijų moduliai + PDU + rack |
