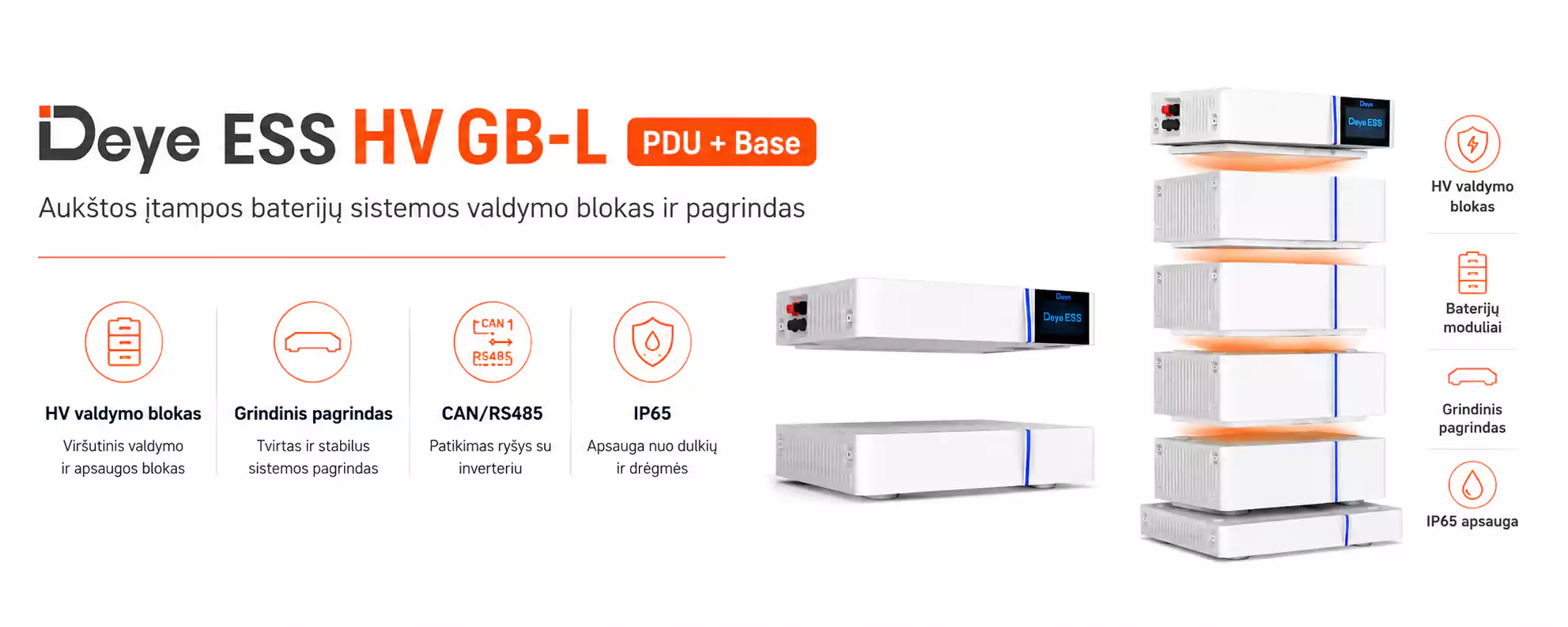

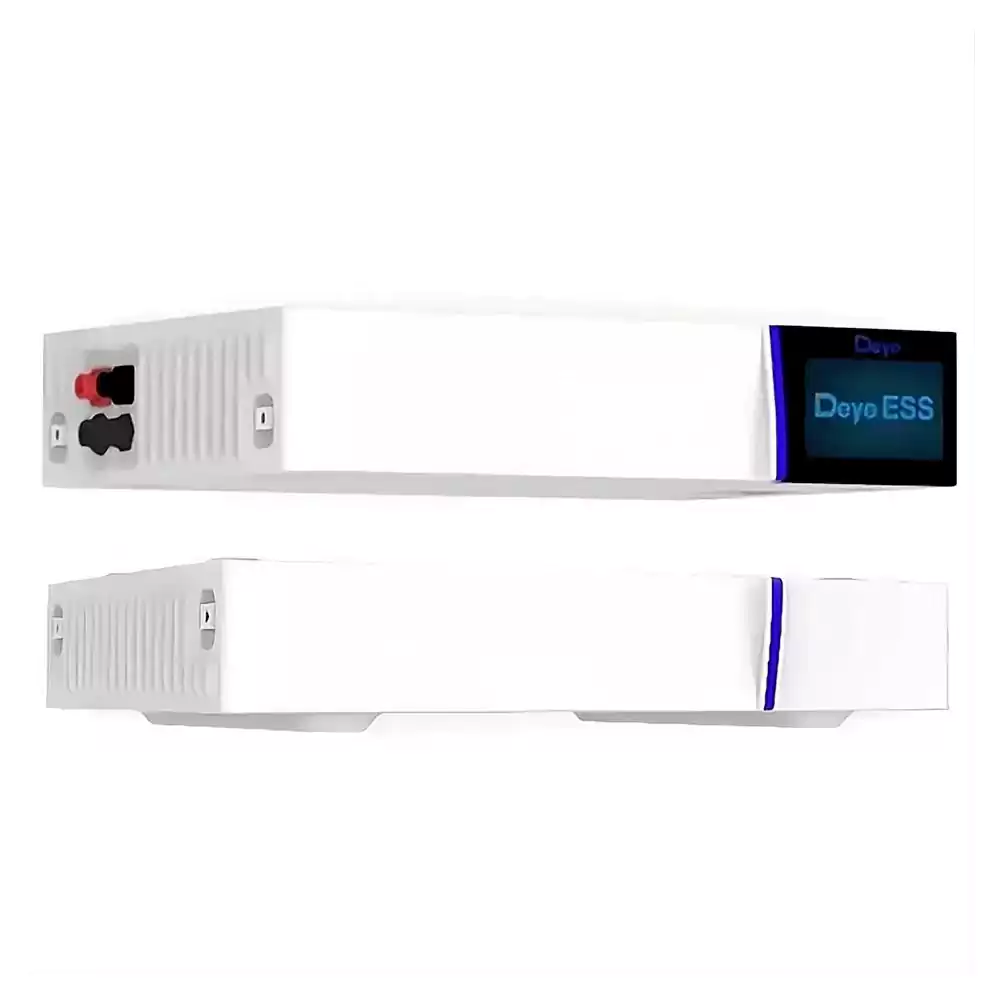

Du būtini GB-L baterijų bokšto komponentai
Šiame rinkinyje sujungiamos dvi skirtingos funkcijos:

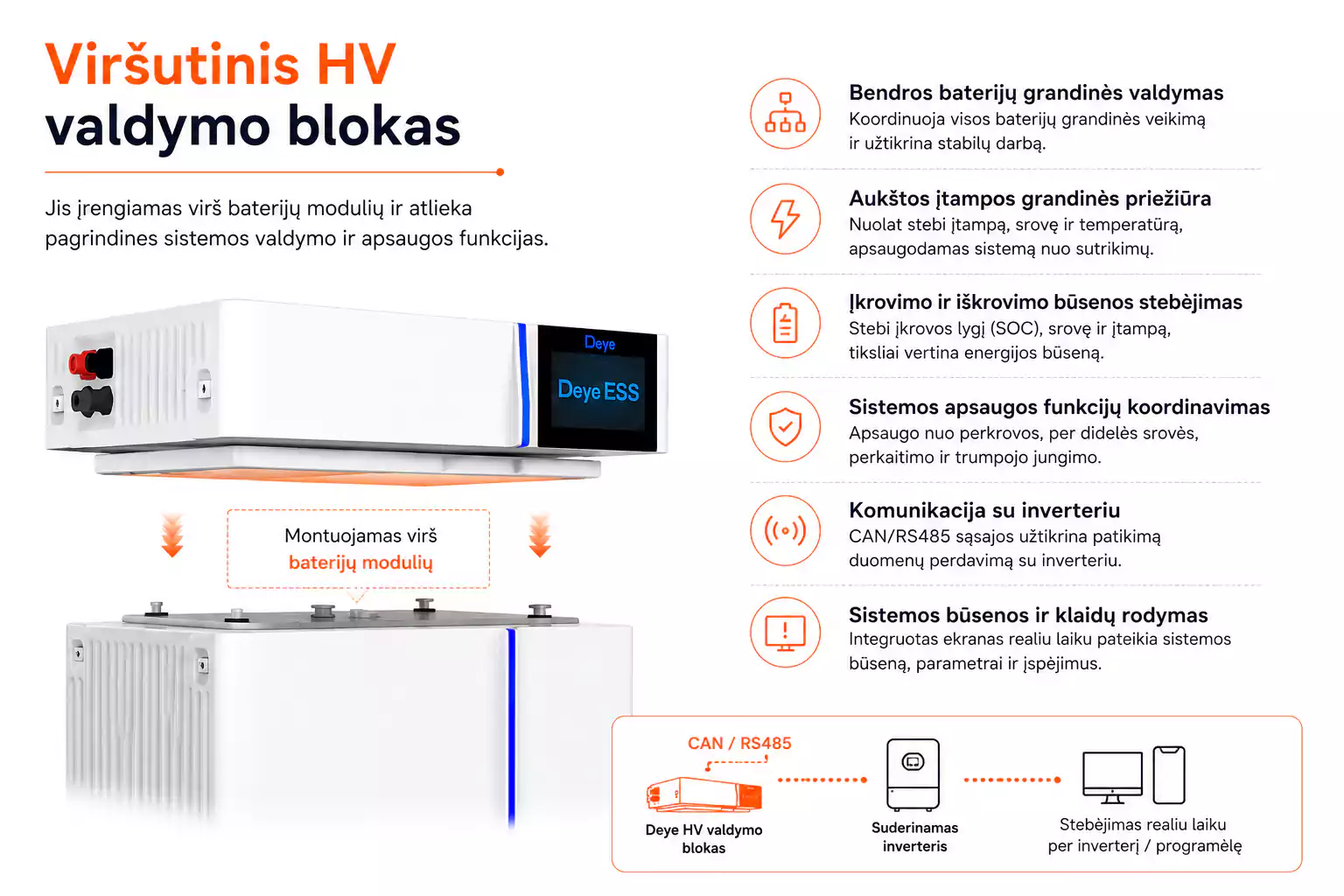

Viršutinis HV valdymo blokas
Jis įrengiamas virš baterijų modulių ir atlieka:
- bendros baterijų grandinės valdymą;
- aukštos įtampos grandinės priežiūrą;
- įkrovimo ir iškrovimo būsenos stebėjimą;
- sistemos apsaugos funkcijų koordinavimą;
- komunikaciją su inverteriu;
- sistemos būsenos ir klaidų rodymą.

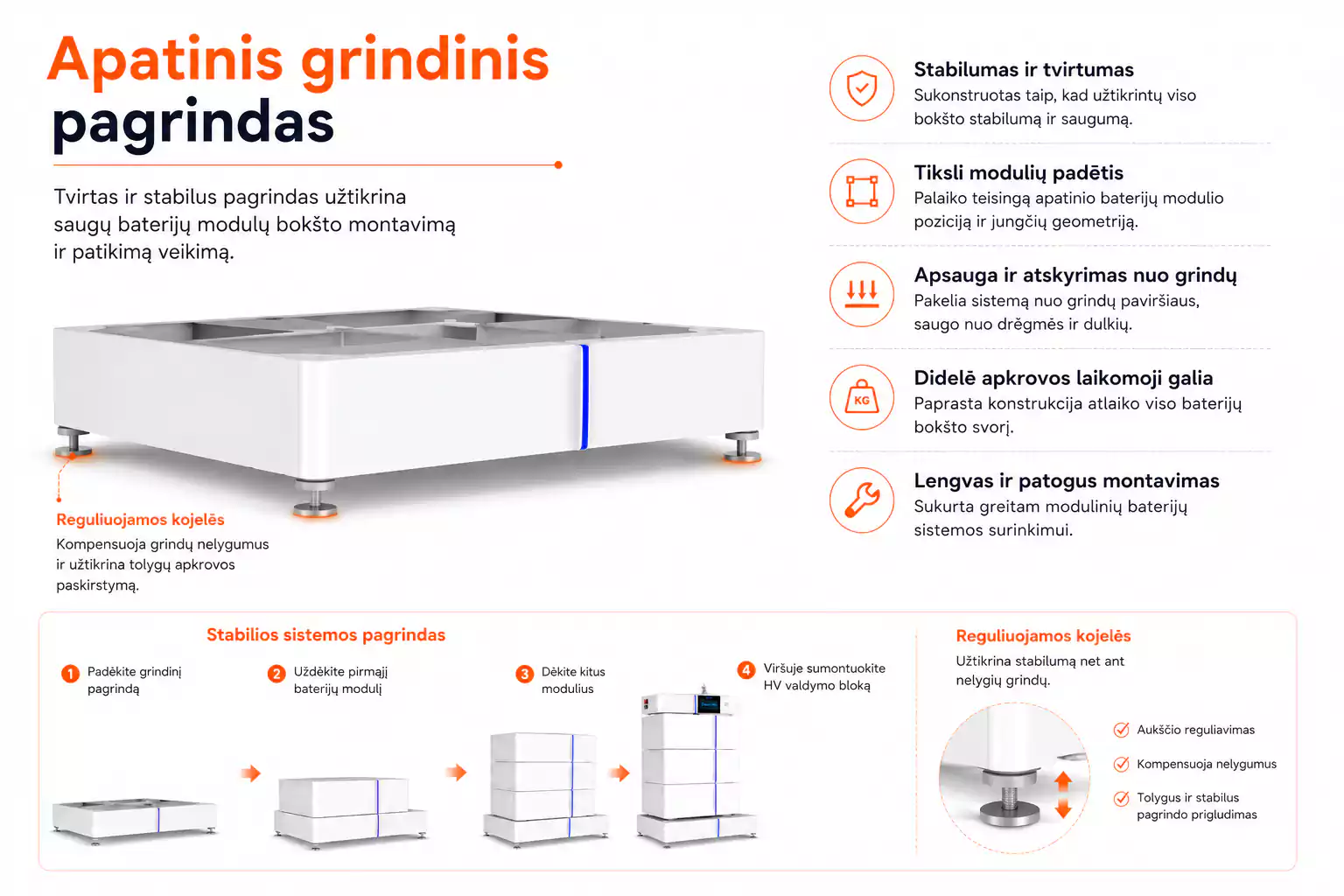

Apatinis grindinis pagrindas
Pagrindas montuojamas po žemiausiu baterijos moduliu ir:
- stabilizuoja vertikalų baterijų bokštą;
- užtikrina taisyklingą apatinio modulio padėtį;
- atskiria baterijų konstrukciją nuo grindų;
- padeda išlaikyti vieningą modulinę konstrukciją;
- palengvina profesionalų montavimą.
Tai nėra du alternatyvūs priedai. Pilname GB-L bokšte abu komponentai naudojami kartu.

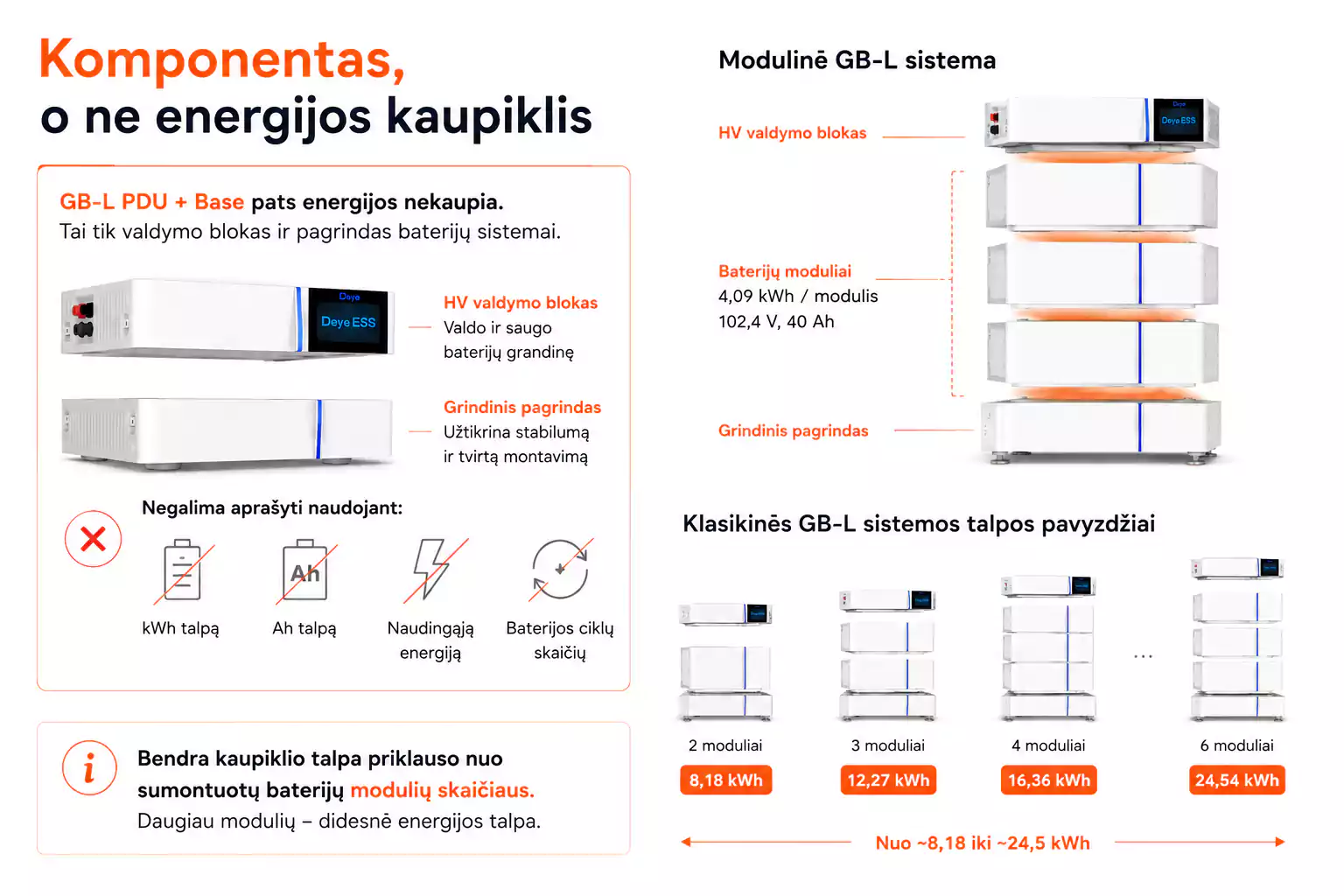

Komponentas, o ne energijos kaupiklis
GB-L PDU + Base pats energijos nekaupia. Produkto negalima aprašyti naudojant:
- kWh talpą;
- Ah talpą;
- naudingąją energiją;
- baterijos ciklų skaičių kaip paties PDU savybę.
Bendra kaupiklio talpa priklauso nuo tarp valdymo bloko ir pagrindo sumontuotų baterijų modulių skaičiaus.
Klasikinė ankstesnės kartos GB-L sistema buvo komplektuojama iš 4,09 kWh, 102,4 V ir 40 Ah modulių. Europoje skelbiami klasikinės GB-L sistemos sprendimai nuo maždaug 8,18 iki 24,5 kWh.

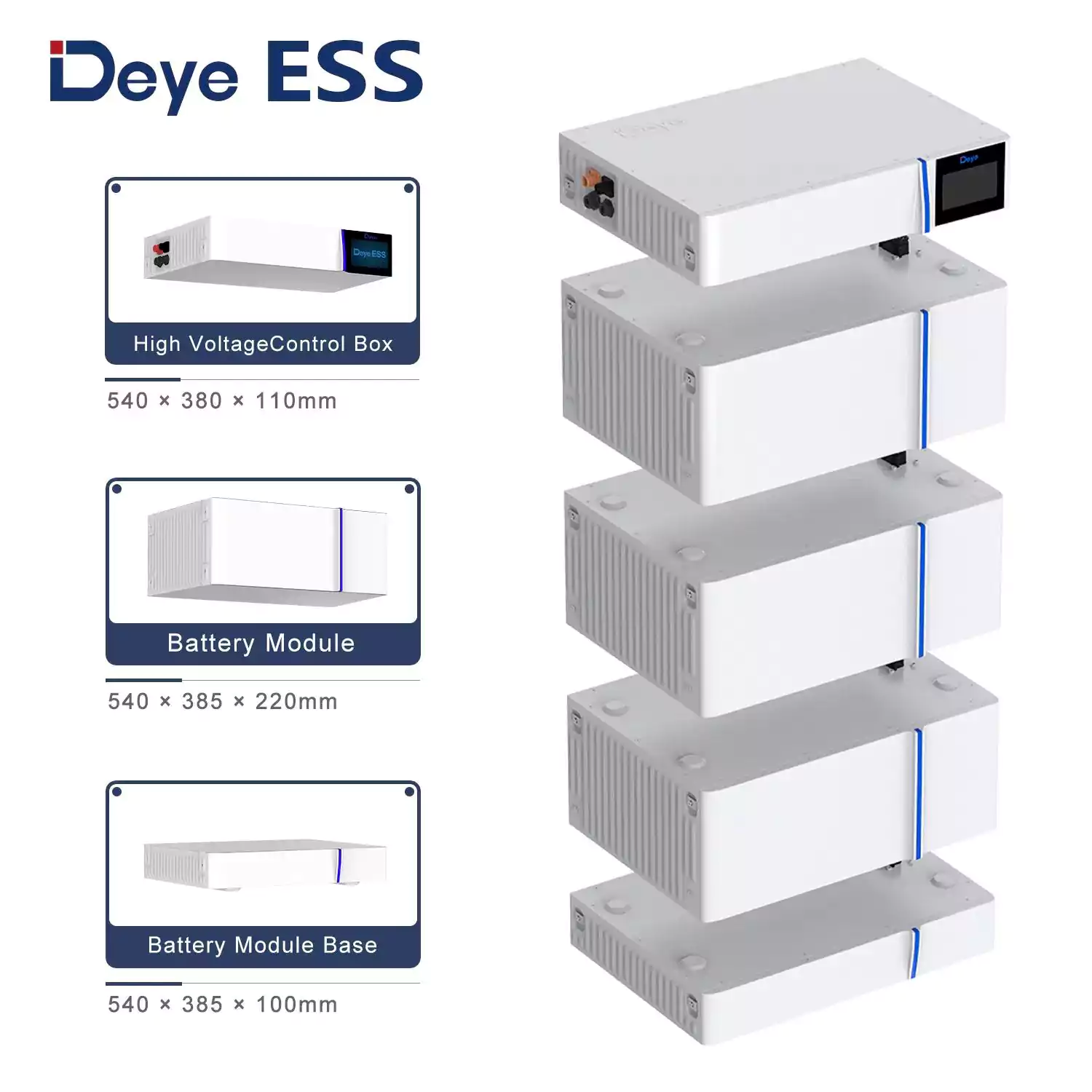

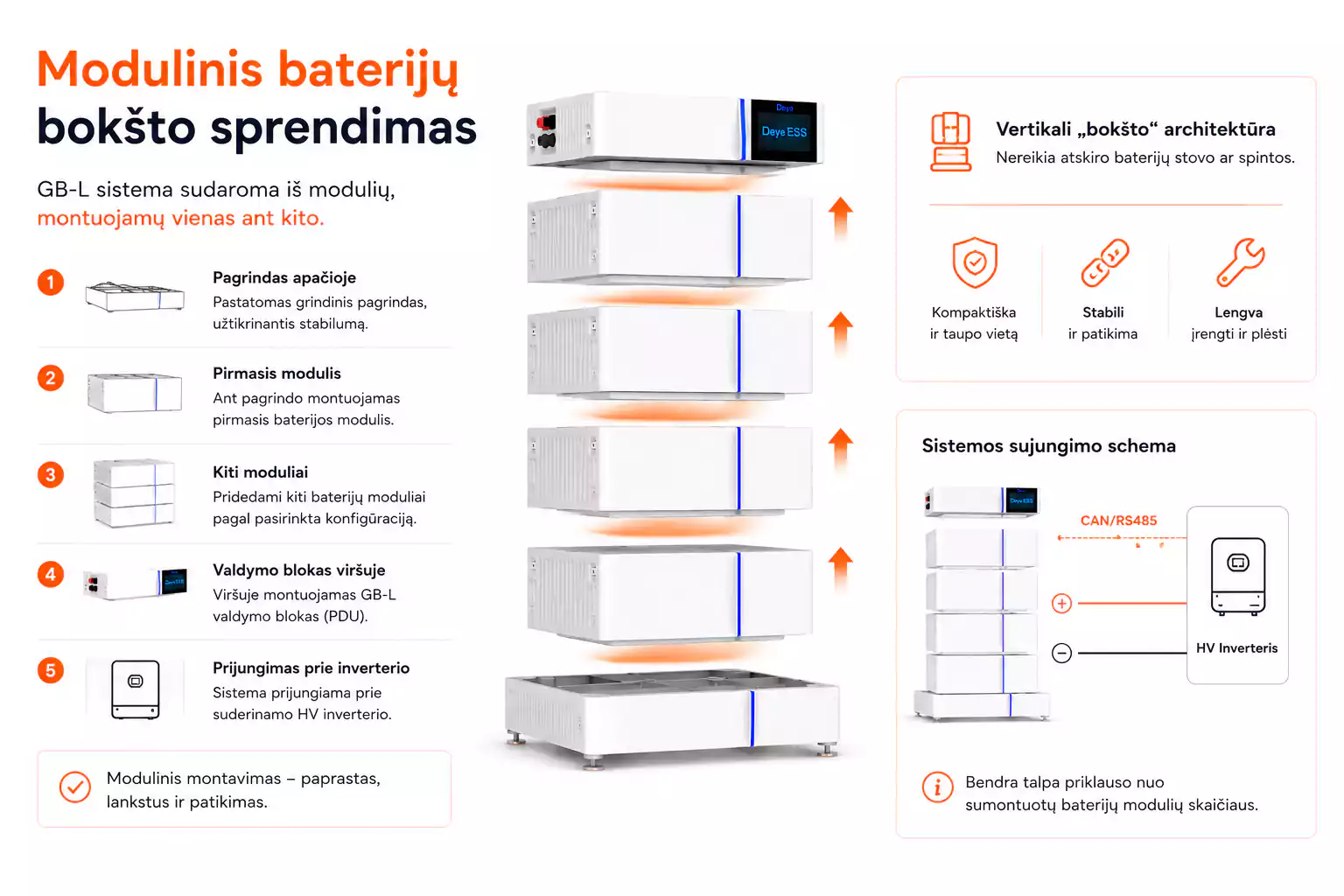

Modulinė baterijų bokšto konstrukcija
Klasikinėje GB-L sistemoje baterijų moduliai montuojami vienas ant kito:
- apačioje pastatomas grindinis pagrindas;
- ant pagrindo montuojamas pirmasis baterijos modulis;
- pridedami kiti pasirinktos konfigūracijos moduliai;
- viršuje montuojamas GB-L valdymo blokas;
- sistema prijungiama prie suderinamo HV inverterio.
Dėl vertikalios konstrukcijos nereikia atskiro baterijų stovo ar spintos. Pagrindas ir viršutinis valdymo blokas sukuria užbaigtą „bokšto“ architektūrą.

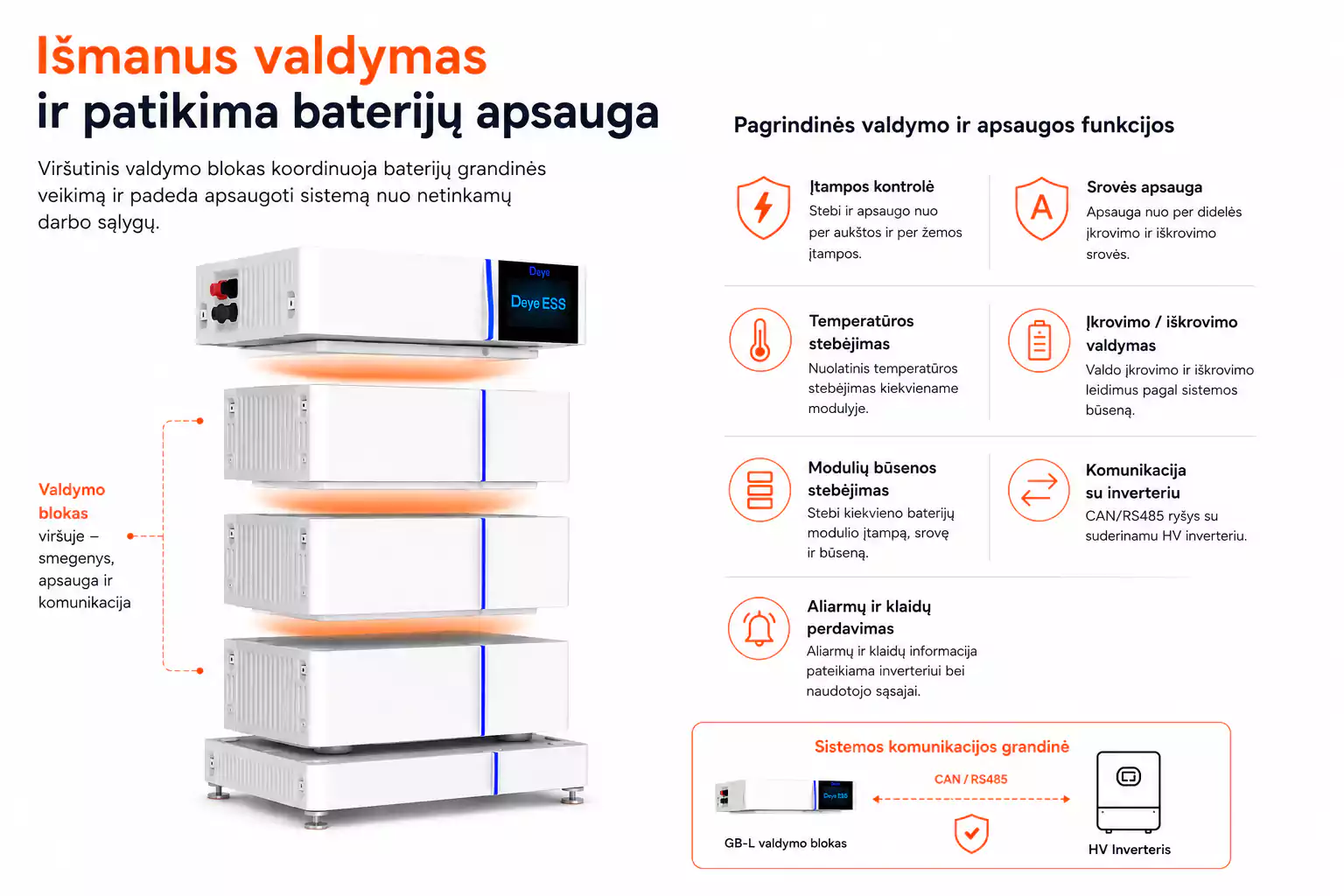

Valdymas ir baterijų apsauga
Viršutinis valdymo blokas koordinuoja baterijų grandinės veikimą ir padeda apsaugoti sistemą nuo netinkamų darbo sąlygų.
Priklausomai nuo konkrečios GB-L versijos, sistemos valdymas apima:
- per aukštos ir per žemos įtampos kontrolę;
- per didelės srovės apsaugą;
- temperatūros stebėjimą;
- įkrovimo ir iškrovimo leidimų valdymą;
- baterijų modulių būsenos stebėjimą;
- komunikacijos su inverteriu kontrolę;
- sistemos aliarmų ir klaidų perdavimą.

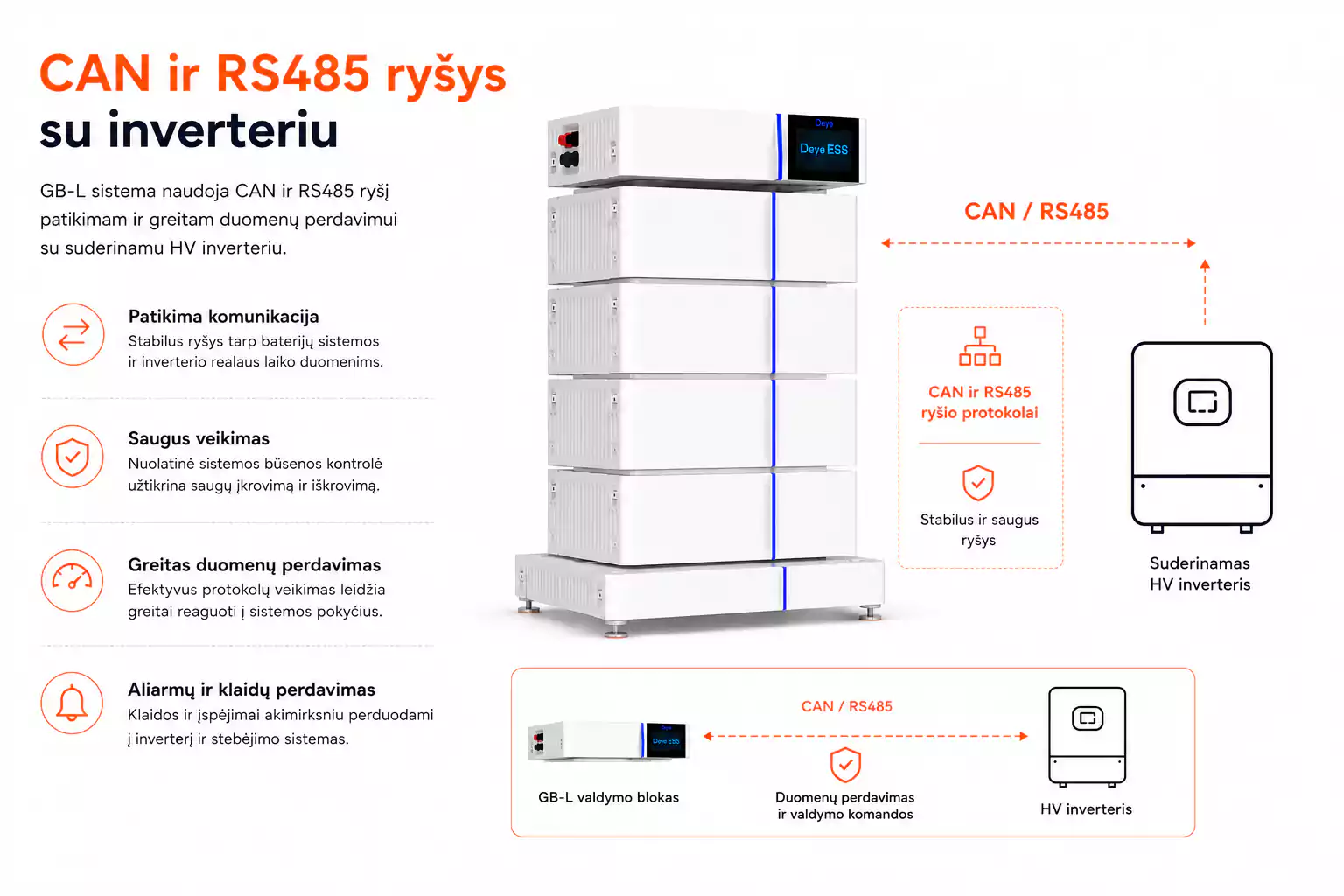

CAN ir RS485 ryšys su inverteriu
GB-L valdymo blokas naudoja CAN arba RS485 komunikaciją baterijų sistemos informacijai perduoti inverteriui. Europos pardavėjai šias sąsajas nurodo kaip pagrindines valdymo bloko komunikacijos priemones. ONSA Plus
Inverteriui gali būti perduodama:
- baterijos įkrovos būsena;
- bendra sistemos įtampa;
- įkrovimo ir iškrovimo srovė;
- leistinos galios ribos;
- temperatūros informacija;
- įspėjimai ir gedimai.
Naudoti reikia tik tinkamai sujungtą komunikacijos kabelį ir inverterio meniu pasirinkti gamintojo numatytą baterijos protokolą.

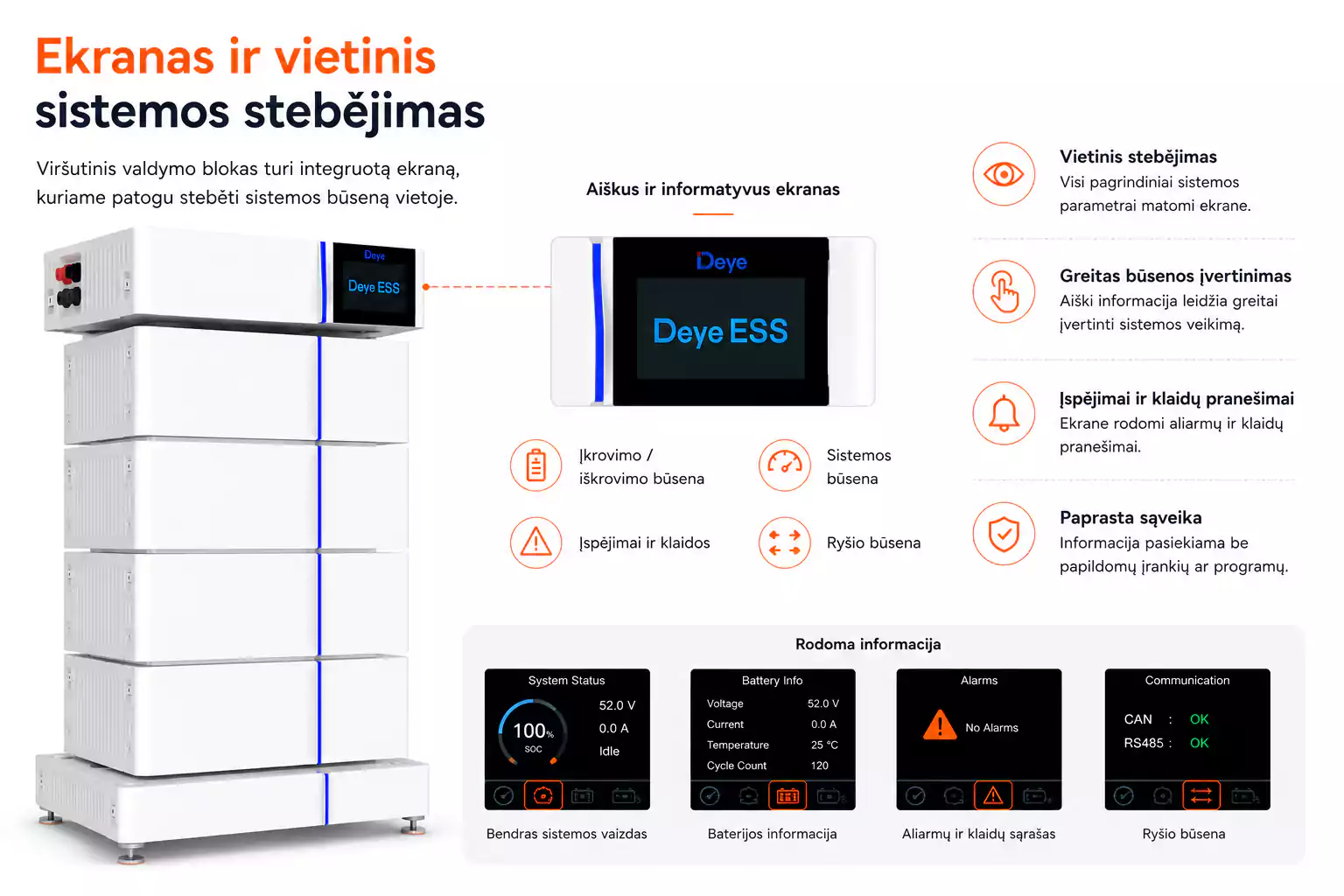

Ekranas ir vietinis sistemos stebėjimas
Viršutiniame valdymo bloke integruotas ekranas leidžia tiesiogiai prie baterijų bokšto peržiūrėti pagrindinę sistemos informaciją.
Priklausomai nuo komponento versijos, ekrane gali būti rodoma:
- baterijos įkrovos būsena;
- bendra baterijų įtampa;
- momentinė galia;
- veikimo būsena;
- įspėjimai ir klaidų pranešimai.
Tai palengvina sistemos paleidimą, diagnostiką ir techninę priežiūrą.

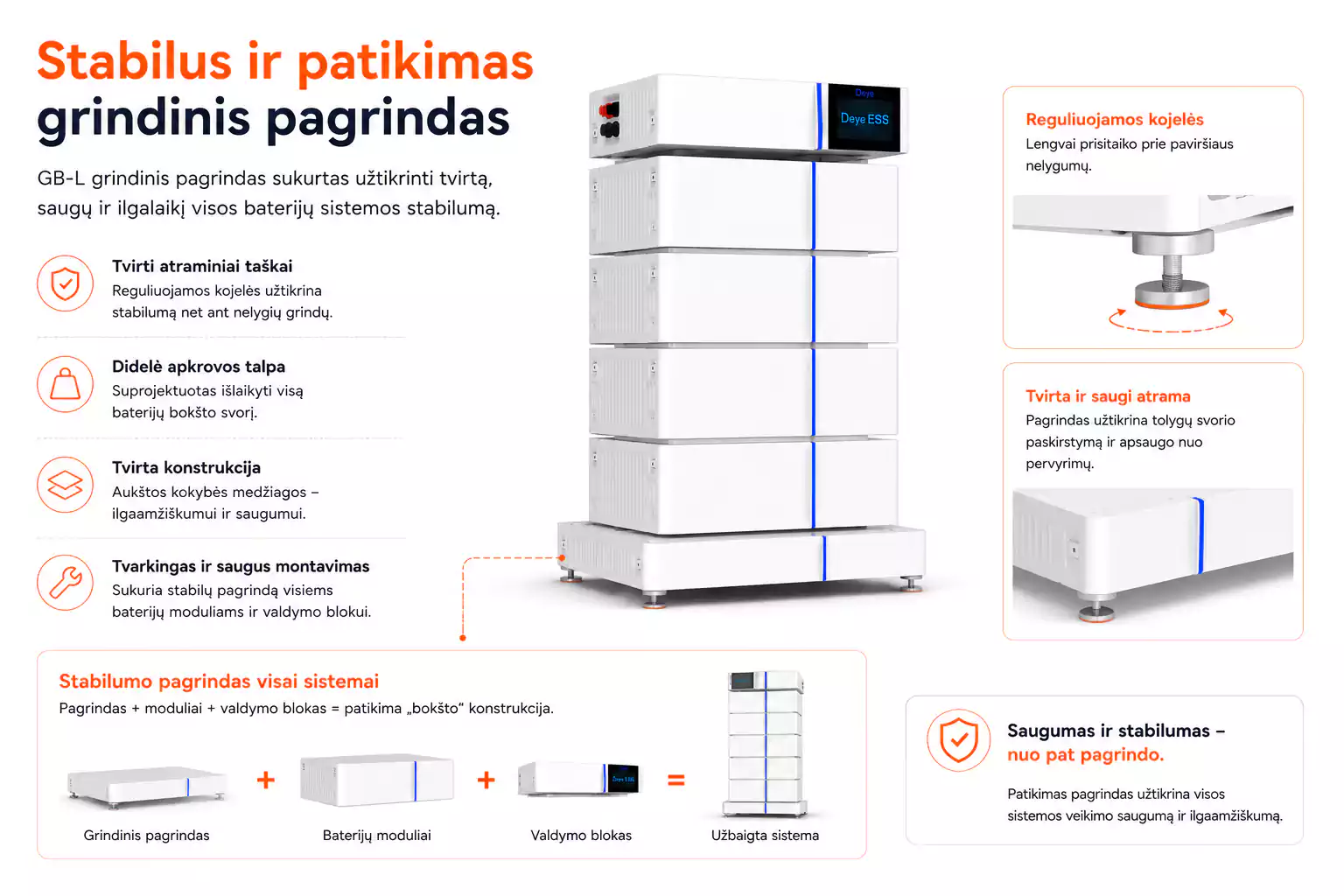

Stabilus grindinis pagrindas
Į komplektą įtrauktas pagrindas yra ne dekoratyvinis priedas, o konstrukcinė baterijų bokšto dalis.
Jo paskirtis:
- išlaikyti sistemą vertikalioje padėtyje;
- paskirstyti bokšto apkrovą į grindis;
- palaikyti apatinio modulio jungimo geometriją;
- užtikrinti numatytą atstumą nuo grindų;
- sumažinti tiesioginį korpuso kontaktą su grindų paviršiumi.
Montavimo pagrindas turi būti lygus, tvirtas ir pritaikytas visos būsimos sistemos svoriui. Vienas ankstesnės kartos GB-L modulis sveria apie 39 kg, todėl su kiekvienu papildomu moduliu bendra apkrova reikšmingai didėja. shop-staging.solar-kit.eu

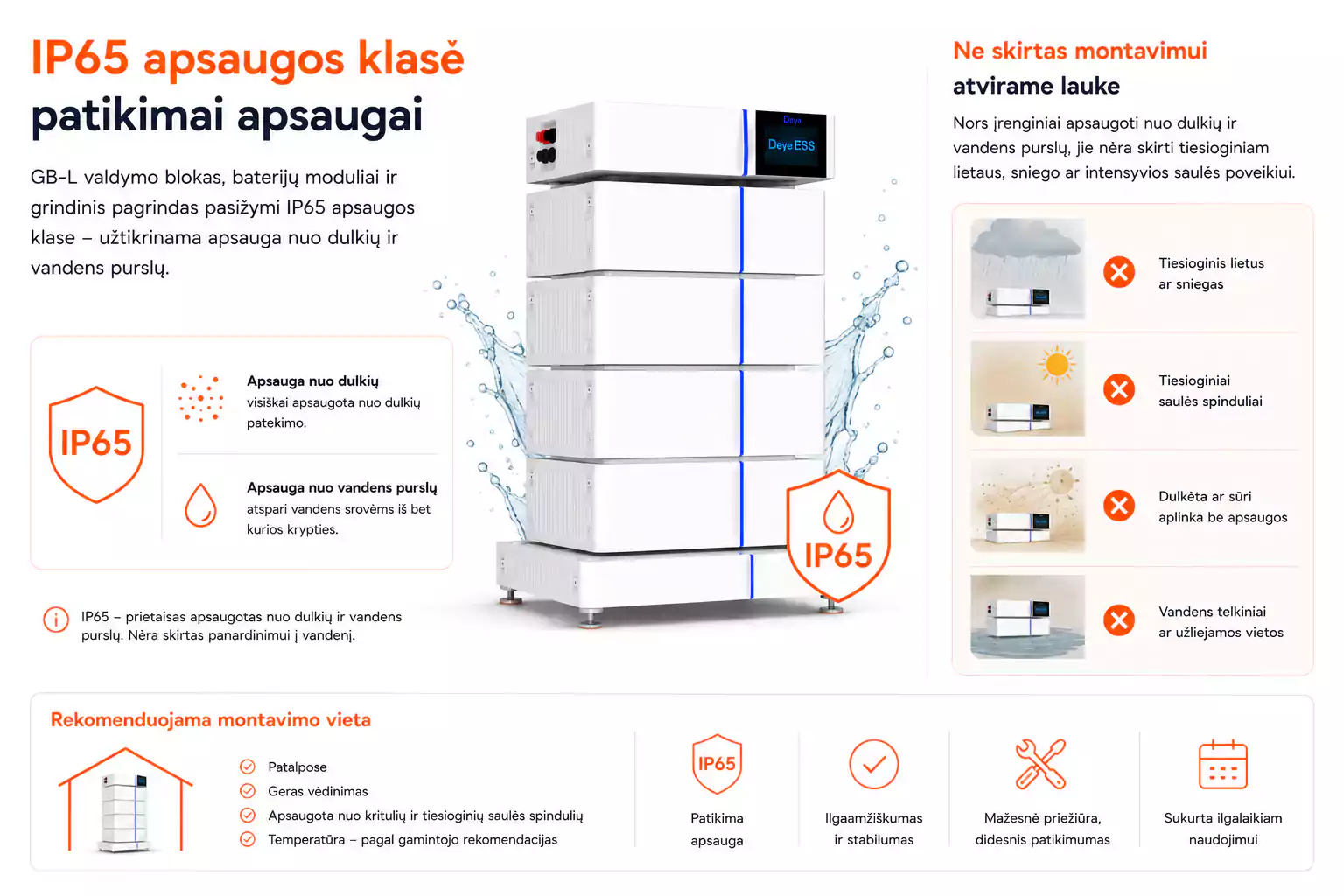

IP65, bet ne montavimui atvirame lauke
Kai kuriuose kataloguose GB-LB valdymo blokui nurodoma IP65 apsaugos klasė. ONSA Plus
Tačiau IP65 nereikėtų interpretuoti kaip leidimo visą baterijų bokštą montuoti:
- po atviru dangumi;
- tiesioginiame lietuje;
- vietoje, kur gali kauptis kondensatas;
- užliejamoje patalpoje;
- tiesioginiuose saulės spinduliuose.
Rekomenduojama montuoti sausoje, vėdinamoje ir nuo tiesioginio aplinkos poveikio apsaugotoje techninėje patalpoje.
Techninės specifikacijos
| Parametras | Deye GB-L PDU + Base |
|---|---|
| Gamintojas | Deye |
| Modelis / SKU | GB-LB+BASE arba GB-LBS+BASE – tikslinti |
| Produkto tipas | HV valdymo blokas ir grindinis pagrindas |
| Sistemos serija | Deye GB-L |
| Energijos talpa | Netaikoma |
| Baterijos technologija | Netaikoma valdymo blokui |
| Darbinė įtampa | 120–750 V DC* |
| Didžiausia srovė | Iki 100 A* |
| Komunikacija | CAN / RS485 |
| Ekranas | Integruotas |
| Apsaugos klasė | IP65* |
| Montavimo būdas | Viršutinis valdymo blokas + apatinis pagrindas |
| Montavimo vieta | Ant grindų, apsaugotoje techninėje patalpoje |
| Neto svoris | Apie 19 kg |
| Pakuotės svoris | Apie 21 kg |
| Produkto matmenys | Apie 540 × 380 × 110 mm** |
| Pakuotės matmenys | Apie 640 × 450 × 320 mm |
| Suderinami moduliai | GB-L serijos moduliai pagal versiją |
| Inverteris įeina | Ne |
| Baterijų moduliai įeina | Ne |
| Garantija | Pagal gamintojo ir pardavėjo sąlygas |
Profesionali sistema su montavimu
Atsiųskite baterijos modulio, PDU ir inverterio modelius – prieš užsakymą patikrinsime visų komponentų suderinamumą.

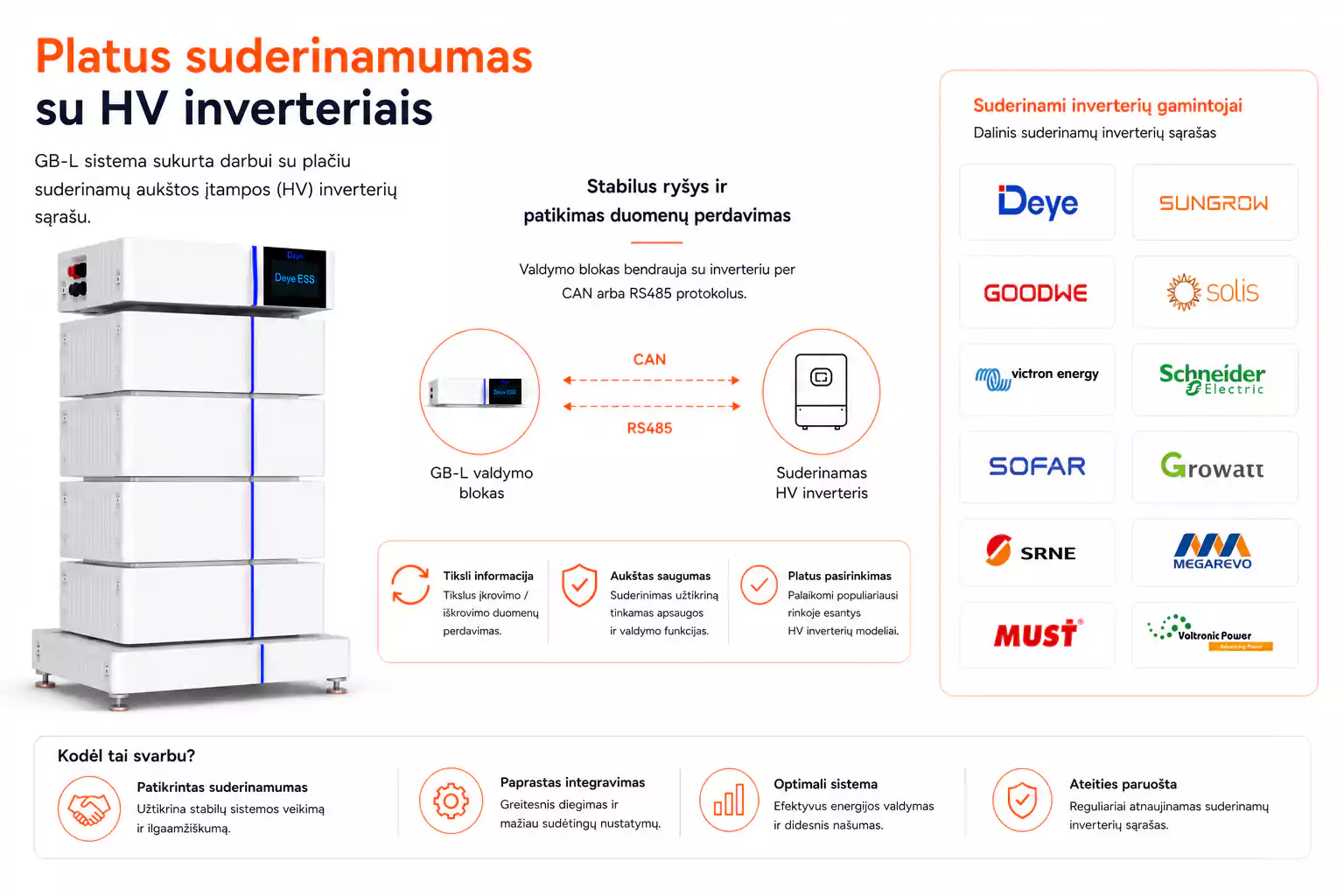

Suderinamumas su inverteriais
GB-L PDU + Base turi būti naudojamas su suderinamu aukštos įtampos inverteriu.
Prieš užsakymą reikia patikrinti:
- inverterio minimalų baterijos įtampos lygį;
- didžiausią leistiną baterijos įtampą;
- pasirinkto modulių skaičiaus įtampos diapazoną;
- CAN arba RS485 protokolą;
- inverterio baterijos modelio nustatymą;
- inverterio programinės įrangos versiją;
- didžiausią įkrovimo ir iškrovimo srovę.
Reikia pilnos sistemos ar papildomo modulio?
Patikrinsime jūsų inverterį ir esamą BOS-G Pro sistemą, parinksime tinkamą modulių skaičių, pristatysime komponentus ir atliksime profesionalų montavimą bei paleidimą.
Dažniausiai užduodami klausimai
Ne. Tai tik viršutinis baterijų valdymo blokas ir apatinis grindinis pagrindas. Veikiančiai sistemai papildomai reikia suderinamų GB-L baterijų modulių ir HV inverterio.
Ne. 4,09 kWh yra vieno klasikinio GB-L baterijos modulio energija. PDU ir pagrindas energijos nekaupia.
Ne. Baterijų moduliai parduodami atskirai.
To negalima patvirtinti vien pagal bendrą GB-L pavadinimą. GB-L ir GB-L Pro yra skirtingos produkto kartos. Reikia patikrinti valdymo bloko SKU, modulio modelį ir gamintojo suderinamumo dokumentus.
Rinkos kataloguose pavadinimai vartojami nenuosekliai. GB-LB dažniausiai pateikiamas kaip ankstesnės GB-L sistemos valdymo blokas ir pagrindas, o GB-LBS arba GB-LBS-Pro gali reikšti kitą arba atnaujintą komponento versiją. Galutinai remkitės produkto etikete ir tiekėjo gamintojo kodu.
Ne pagal numatytą baterijų bokšto konstrukciją. Pagrindas stabilizuoja apatinį modulį ir yra pilnos vertikalios sistemos dalis.
Šiame SKU abu komponentai parduodami kaip vienas rinkinys. Atskiro komponento prieinamumas priklauso nuo tiekėjo.
Nors dalis pardavėjų nurodo IP65, rekomenduojama montuoti sausoje ir nuo tiesioginio lietaus, saulės, sniego bei kondensato apsaugotoje techninėje erdvėje.
Ne. Inverteris turi būti aukštos įtampos, palaikyti pasirinkto baterijų bokšto įtampos diapazoną ir suderinamą CAN arba RS485 protokolą.
Dalis pardavėjų pateikia produkto, o dalis – transportavimo pakuotės matmenis. Produkto dydis nurodomas apie 540 × 380 × 110 mm, o pakuotė – apie 640 × 450 × 320 mm.
Neto svoris yra apie 19 kg, o su pakuote – apie 21 kg.
