Morek CT srovės transformatorius 120A/40mA
Morek CT srovės transformatorius – tai priedas, skirtas Morek elektromobilių įkrovimo stotelių dinaminiam apkrovos valdymui. Jis matuoja elektros srovę pastato įvade arba pasirinktoje fazėje ir perduoda informaciją įkrovimo stotelei, kad ši galėtų automatiškai reguliuoti įkrovimo galią pagal realią namų ar objekto apkrovą.
Modelis MEVX02N1P5MCT turi 120 A vardinę įėjimo srovę, 40 mA išėjimą, 5 m kabelį ir yra skirtas naudoti su Morek DLM sprendimais. Vienfazėje sistemoje paprastai naudojamas 1 CT, o trifazėje sistemoje – 3 CT, po vieną kiekvienai fazei.
Pagrindinis produkto aprašymas
Morek CT srovės transformatorius naudojamas tada, kai elektromobilio įkrovimo stotelė turi prisitaikyti prie pastato elektros įvado apkrovos. Tai ypač aktualu namuose, kotedžuose, komercinėse patalpose, daugiabučių aikštelėse ar įmonių parkavimo zonose, kur elektros įvado galia yra ribota, tačiau norima saugiai ir efektyviai krauti elektromobilį.
CT transformatorius matuoja momentinę srovę ir leidžia Morek įkrovimo stotelei suprasti, kiek elektros tuo metu naudoja kiti pastato prietaisai. Pagal šią informaciją stotelė gali sumažinti arba padidinti elektromobilio įkrovimo srovę, kad nebūtų viršyta nustatyta įvado riba. Morek dokumentacijoje DLM funkcija aprašoma kaip būdas optimizuoti energijos naudojimą, valdyti apkrovą ir išvengti brangių elektros infrastruktūros atnaujinimų.
Šis priedas yra ypač svarbus montuojant 11 kW arba 22 kW Morek įkrovimo stoteles, nes be apkrovos balansavimo įkrovimas gali sukelti įvado perkrovą, ypač kai tuo pačiu metu veikia šilumos siurblys, boileris, orkaitė, kondicionierius ar kita didesnės galios įranga.
Privalumai
- Dinaminis apkrovos valdymas – padeda reguliuoti elektromobilio įkrovimo galią pagal realų pastato elektros suvartojimą.
- Apsauga nuo įvado perkrovos – stotelė gali sumažinti įkrovimo srovę, kad nebūtų viršyta pagrindinio automato riba.
- Tinka Morek DLM sprendimams – CT transformatorius skirtas naudoti su Morek įkrovimo stotelių apkrovos balansavimo funkcijomis.
- 120A / 40mA parametrai – tinkamas daugeliui namų ir mažesnių komercinių objektų įkrovimo sprendimų.
- 5 m integruotas kabelis – patogesniam pajungimui elektros skyde.
- Greitas montavimas – užspaudžiamas CT tipas leidžia jį tvirtinti ant atskiros fazės laidininko.
- Tinka vienfazėms ir trifazėms sistemoms – vienfazei sistemai dažniausiai naudojamas 1 CT, trifazei – 3 CT.
- Padeda išnaudoti esamą elektros įvadą – dažnai galima išvengti brangaus galios didinimo.
- Naudingas su saulės elektrine – Morek dokumentacijoje CT naudojamas ir saulės energijos pertekliaus matavimui, kai įkrovimas derinamas su PV gamyba.
Kam skirtas Morek CT srovės transformatorius?
Šis CT transformatorius skirtas vartotojams, kurie nori naudoti Morek įkrovimo stotelės apkrovos balansavimo funkciją. Tai aktualu, kai namo ar objekto elektros įvadas ribotas, tačiau norima įkrauti elektromobilį didesne galia ir tuo pačiu išvengti saugiklių išmušimo.
Produktas tinka:
- individualiems namams su Morek įkrovimo stotele;
- kotedžams ir mažesniems komerciniams objektams;
- 11 kW ir 22 kW įkrovimo stotelių instaliacijoms;
- trifazėms sistemoms, kai naudojami 3 CT transformatoriai;
- objektams su saulės elektrine, kai norima optimizuoti įkrovimą pagal PV energijos perteklių;
- sistemoms, kuriose reikia riboti elektromobilio įkrovimą pagal pastato įvado apkrovą.
Morek konfigūravimo gide nurodoma, kad DLM funkcijai įjungti programėlėje naudojamas parametras Power Distribution Enable, o srovės matavimo metodas gali būti nustatomas kaip CT.
Techninės specifikacijos
| Parametras | Reikšmė |
|---|---|
| Gamintojas | Morek |
| Produkto tipas | CT srovės transformatorius |
| Paskirtis | Dinaminis apkrovos valdymas / DLM |
| Produkto kodas | MEVX02N1P5MCT |
| Vardinė įėjimo srovė | 120 A |
| Išėjimas | 40 mA |
| Kabelio ilgis | 5 m |
| Tipas | Užspaudžiamas / clip-on CT |
| Laidininko skersmuo | iki Ø15 mm pagal Morek produkto puslapį; kataloguose dažnai nurodoma 16 mm gnybto įstrižainė |
| Naudojimas | Morek EV įkrovimo stotelės ir DLM sprendimai |
| Vienfazė sistema | 1 CT |
| Trifazė sistema | 3 CT |
| Funkcija | Srovės matavimas, apkrovos stebėjimas, įkrovimo galios balansavimas |
| Suderinamumas | Morek DLM sprendimai |

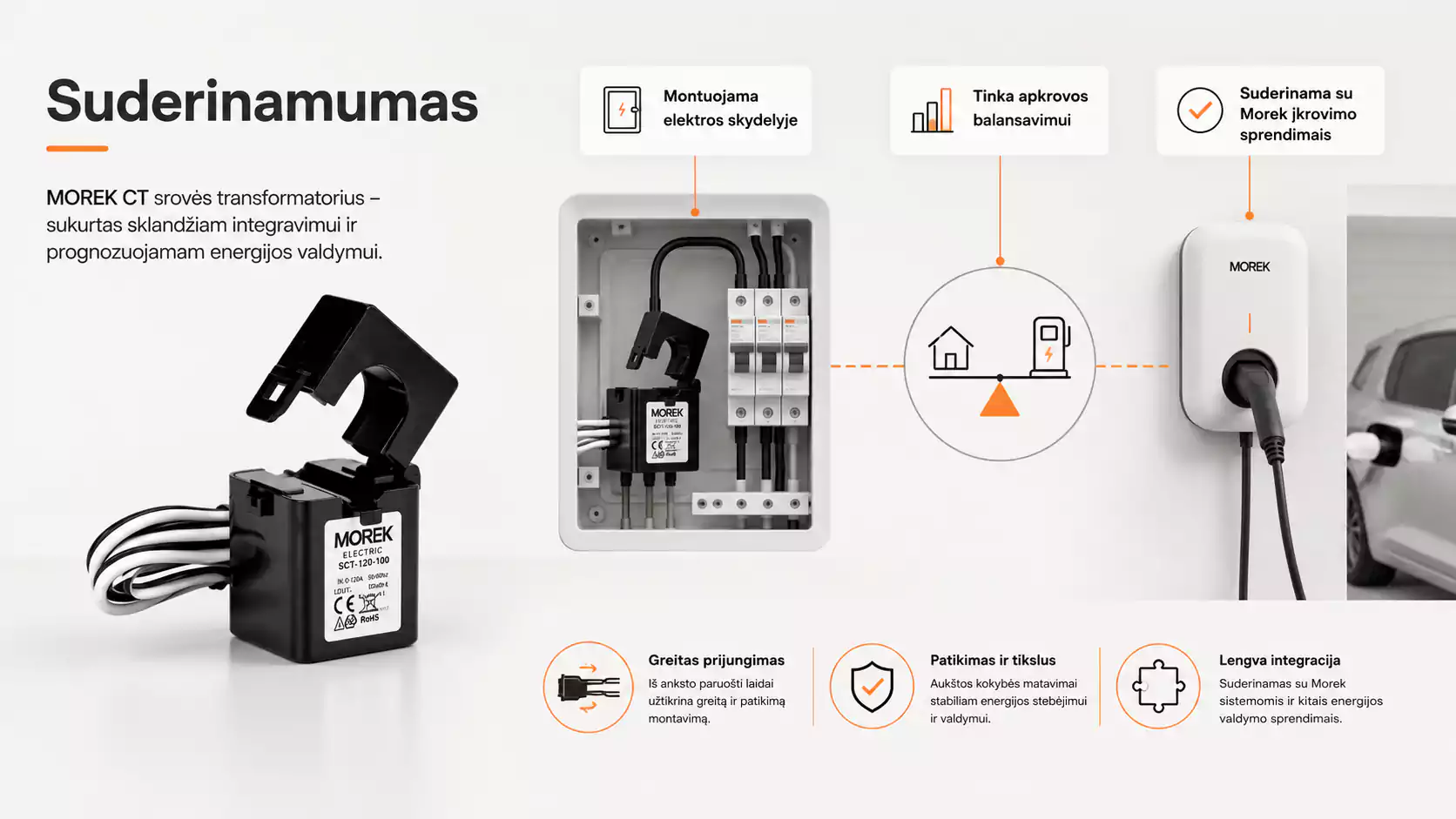

Suderinamumas
Morek CT MEVX02N1P5MCT skirtas Morek EV įkrovimo sprendimams ir DLM apkrovos valdymui. Oficialus Morek produkto puslapis nurodo, kad šis CT yra suderinamas su Morek DLM sprendimais, o Morek instrukcijose CT naudojamas kaip vienas iš srovės matavimo metodų įkrovimo stotelės konfigūracijoje.
Prieš montavimą būtina patikrinti:
- ar įkrovimo stotelė palaiko DLM / apkrovos balansavimo funkciją;
- ar pasirinktas teisingas CT tipas;
- ar laidininko skersmuo telpa į CT gnybtą;
- ar pakanka 5 m kabelio ilgio;
- ar vienfazei arba trifazei sistemai parinktas tinkamas CT kiekis;
- ar CT montavimo kryptis ir vieta atitinka Morek schemą;
- ar DLM nustatymai įjungti Morek EV Tool programėlėje.
Jis reikalingas Morek įkrovimo stotelės dinaminiam apkrovos valdymui. CT matuoja pastato elektros apkrovą, o stotelė pagal šiuos duomenis gali reguliuoti įkrovimo galią.
Taip, modelis MEVX02N1P5MCT yra oficialiai nurodomas kaip Morek CT transformatorius DLM funkcijai ir Morek DLM sprendimams.
Oficialiai nurodyta vardinė įėjimo srovė yra 120 A, o išėjimas – 40 mA.
Trifazėje sistemoje reikia 3 CT transformatorių, po vieną kiekvienai fazei L1, L2 ir L3.
Vienfazėje sistemoje paprastai naudojamas 1 CT transformatorius ant fazinio laido L.
Taip. Kai DLM funkcija įjungta, įkrovimo stotelė gali sulėtinti įkrovimą, kad nebūtų viršyta nustatyta namų elektros įvado srovės riba.
Morek saulės funkcijos konfigūravimo gide CT naudojami tinklo srovei matuoti ir gali būti naudojami kartu su saulės įkrovimo nustatymais, kai reikia valdyti įkrovimą pagal turimą PV perteklių.
Rekomenduojama, kad montavimą atliktų kvalifikuotas elektrikas, nes CT montuojamas elektros skyde ir turi būti prijungtas pagal gamintojo schemą.

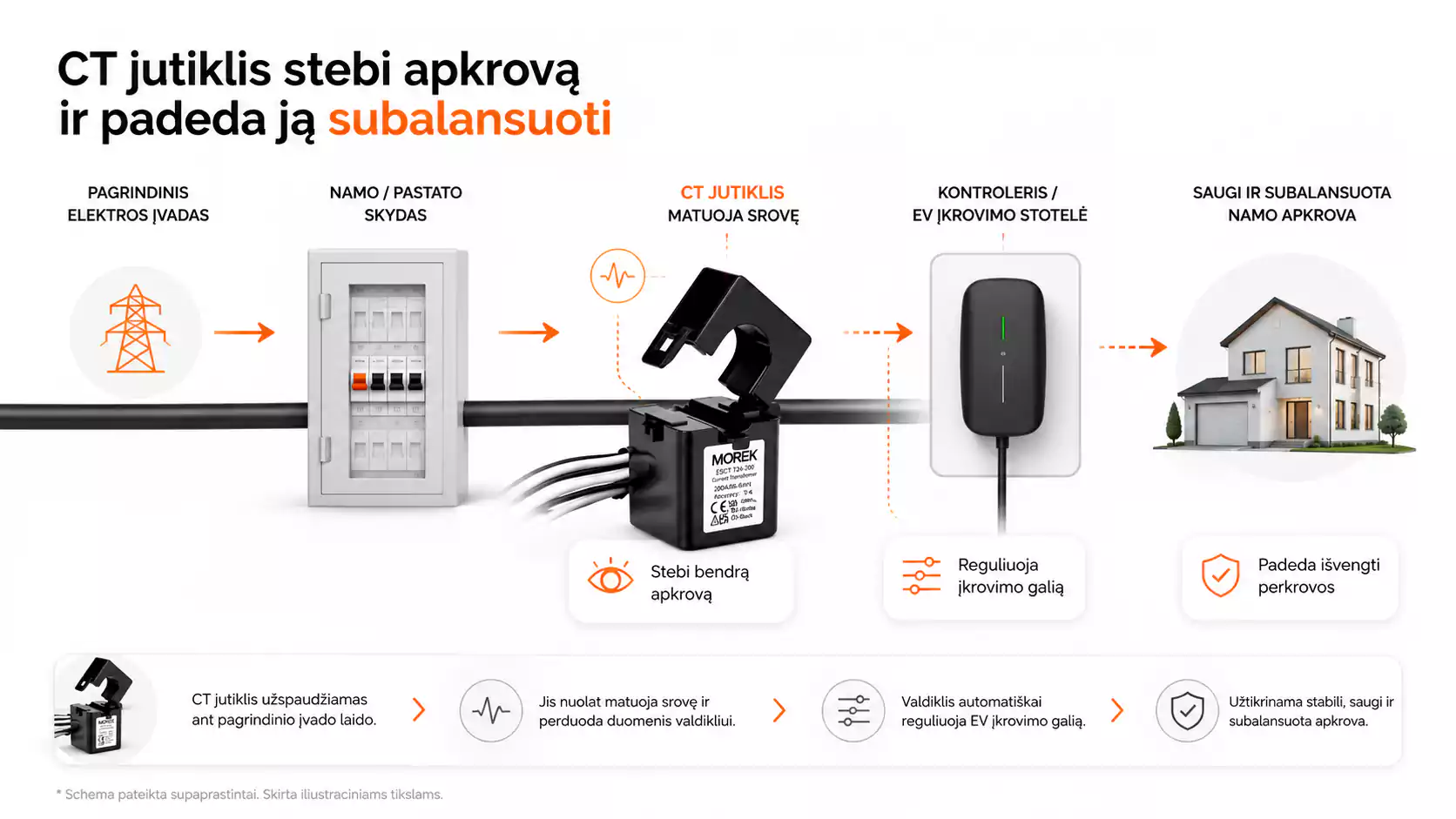

Kaip veikia apkrovos balansavimas su CT?
Apkrovos balansavimas veikia pagal paprastą principą: CT transformatorius matuoja srovę, o įkrovimo stotelė pagal gautus duomenis reguliuoja elektromobilio įkrovimo galią.
Pavyzdžiui, jeigu namuose įsijungia daugiau elektros prietaisų, stotelė gali sumažinti elektromobilio įkrovimo srovę. Kai namų apkrova sumažėja, stotelė gali vėl padidinti įkrovimo galią. Taip efektyviau išnaudojama esama elektros infrastruktūra ir sumažinama rizika viršyti leistiną įvado galią. Morek dokumentacijoje nurodoma, kad DLM su CT gali sulėtinti įkrovimą, kad nebūtų peržengtas nustatytas įvado limitas.

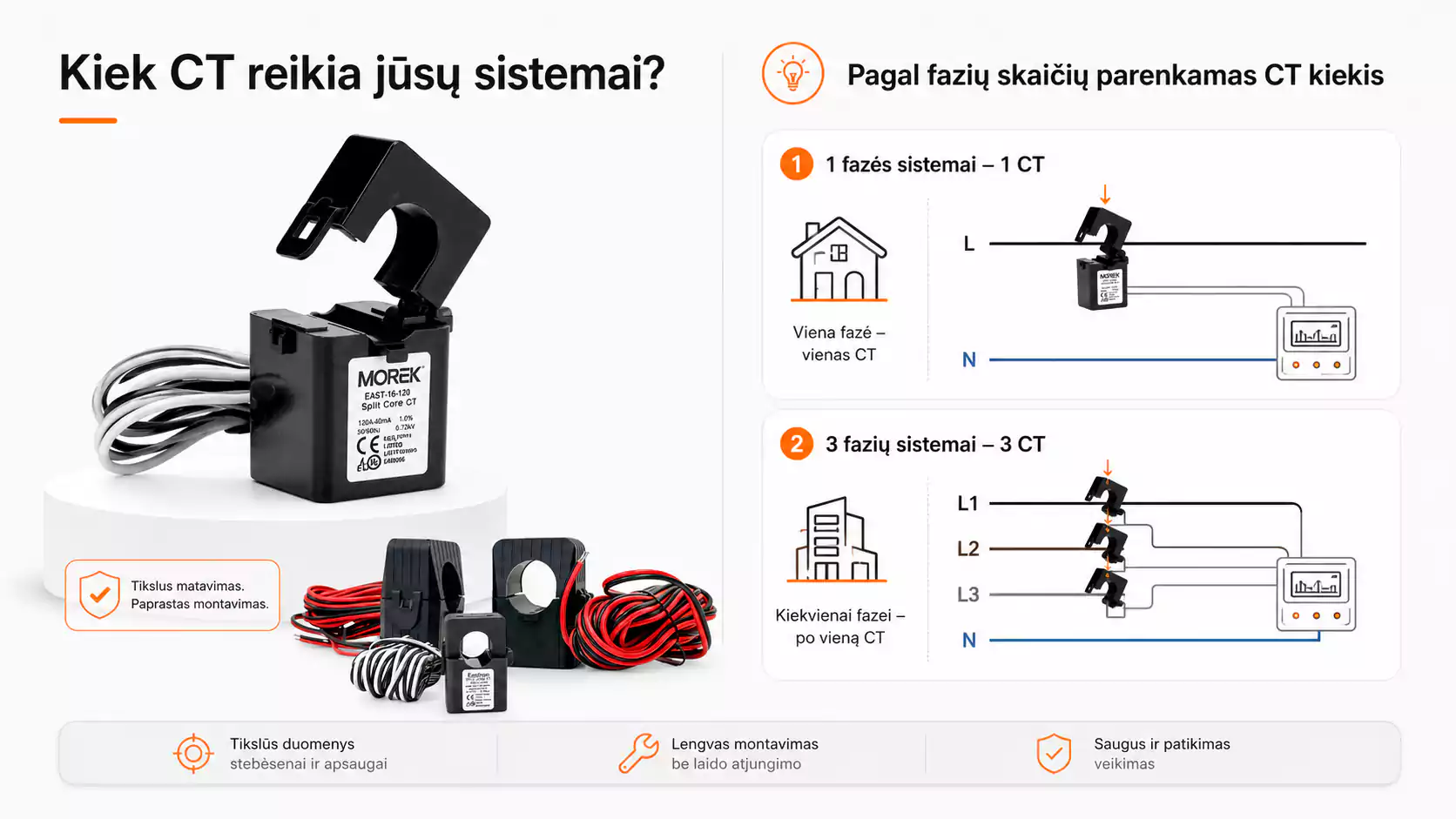

Kiek CT transformatorių reikia?
Vienfazė sistema:
Dažniausiai naudojamas 1 CT transformatorius, montuojamas ant fazinio laido L.
Trifazė sistema:
Naudojami 3 CT transformatoriai, po vieną kiekvienai fazei: L1, L2 ir L3.
Todėl produkto puslapyje verta aiškiai nurodyti, ar parduodamas 1 vnt. CT transformatorius, ar 3 vnt. komplektas. Jeigu ARSOLAR parduos vienetais, rekomenduojama pridėti pastabą: „Trifazei sistemai reikalingi 3 vnt.“

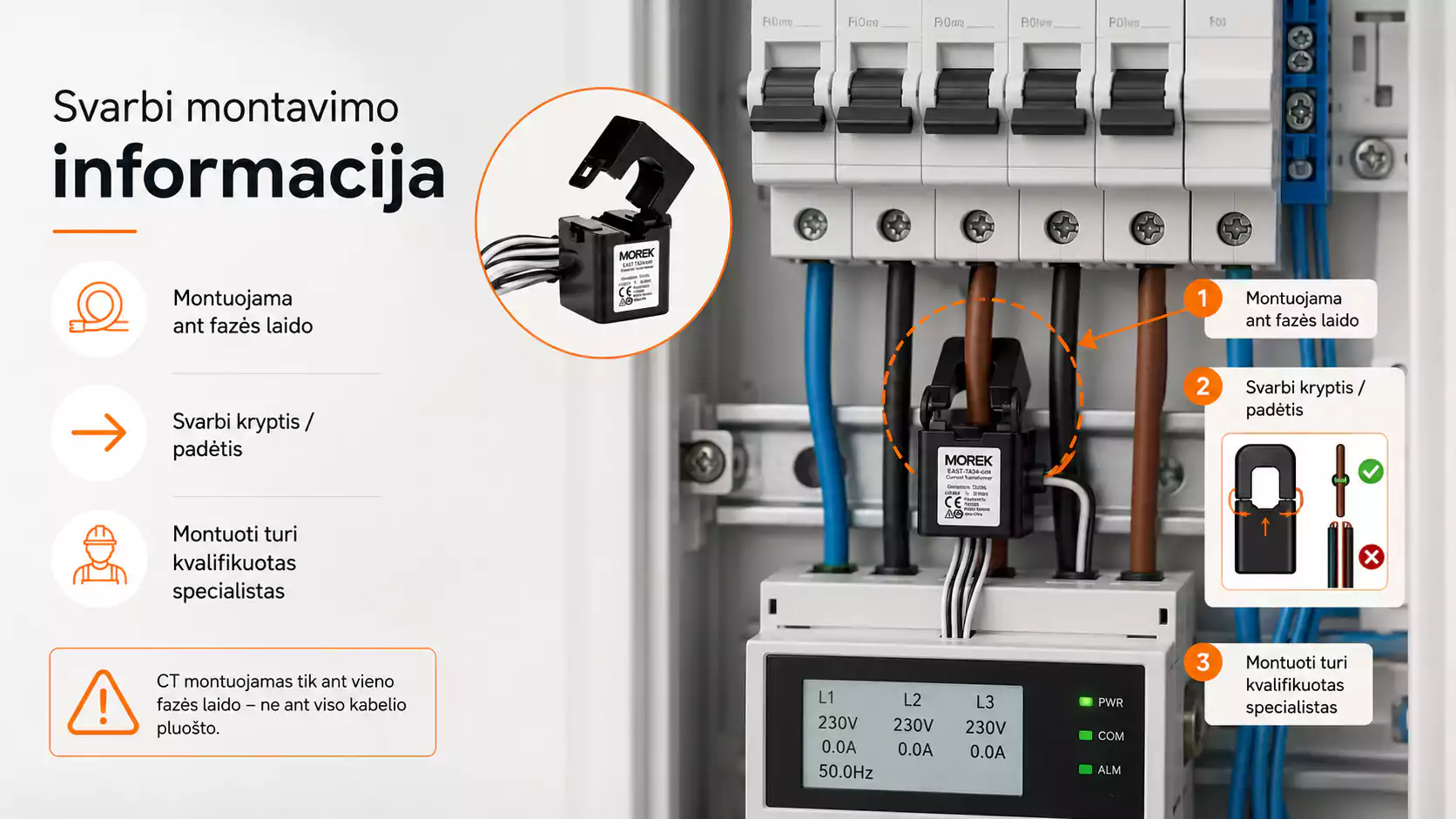

Montavimo pastaba
CT srovės transformatorius turi būti montuojamas tik ant vieno fazinio laidininko, o ne ant viso kabelio su keliomis gyslomis. Trifazėje sistemoje kiekvienai fazei reikalingas atskiras CT. Morek saulės funkcijos konfigūravimo gide nurodo, kad CT vieta yra svarbi, nes jie turi matuoti namo apkrovą ir saulės elektrinės energijos perteklių.
Montavimą turėtų atlikti kvalifikuotas elektrikas, nes CT jungiamas elektros skyde ir turi būti prijungtas pagal gamintojo schemą.
⚡ Apie „Morek“ – patikimą elektromobilių įkrovimo sprendimų gamintoją
🌍 Europos elektromobilių įkrovimo infrastruktūros ekspertai
„Morek“ – tai sparčiai augantis Europos elektrotechnikos ir elektromobilių įkrovimo sprendimų gamintojas, turintis daugiau nei 20 metų patirtį elektros infrastruktūros srityje. Įmonės pagrindinė būstinė įsikūrusi Taline (Estijoje), o jos veikla apima daugiau nei 10 Europos šalių. „Morek“ specializuojasi aukštos kokybės elektromobilių įkrovimo stotelių, elektros komponentų ir išmanių energijos valdymo sprendimų kūrime, skirtuose tiek privatiems vartotojams, tiek verslo projektams. Įmonės misija – kurti patikimą, prieinamą ir tvarią elektromobilių įkrovimo infrastruktūrą, padedančią spartinti perėjimą prie švaresnio transporto visoje Europoje.
„Morek EV Charging“ produktai projektuojami atsižvelgiant į realius montuotojų, verslo klientų ir elektromobilių vairuotojų poreikius. Dėl pažangių technologijų, OCPP palaikymo, išmanaus apkrovos valdymo bei plataus galios pasirinkimo – nuo AC stotelių iki itin galingų DC greitojo įkrovimo sistemų – „Morek“ tapo vienu perspektyviausių elektromobilių įkrovimo sprendimų prekės ženklų Europoje.
🔋 Kokybė, inovacijos ir ilgalaikis patikimumas
Vienas didžiausių „Morek“ privalumų – dėmesys ne tik įrangai, bet ir visam įkrovimo ekosistemos veikimui. Įmonė siūlo pilnus elektromobilių įkrovimo sprendimus: nuo stotelių ir montavimo komponentų iki energijos valdymo, nuotolinės priežiūros ir integracijos su operatorių platformomis. „Morek“ produktai kuriami taip, kad būtų lengvai diegiami, patikimai veiktų ilgą laiką ir užtikrintų optimalų kainos, kokybės bei techninio palaikymo santykį. Būtent todėl jų sprendimai naudojami verslo centruose, viešbučiuose, logistikos objektuose, prekybos centruose ir viešose įkrovimo stotyse visoje Europoje.
Įmonė taip pat aktyviai investuoja į elektromobilių rinkos plėtrą, bendradarbiauja su tarptautiniais partneriais ir vysto sprendimus, suderinamus su moderniausiomis elektromobilių įkrovimo platformomis. Pasirinkdami „Morek“, klientai investuoja ne tik į įkrovimo stotelę, bet ir į ilgalaikį, profesionalų bei ateities poreikiams pritaikytą sprendimą.
| Modelis | MEVX02N1P5MCT |
|---|---|
| Produkto tipas | CT srovės transformatorius |
| Paskirtis | Dinaminis apkrovos valdymas |
| Vardinė srovė | 120 A |
| Išėjimas | 40 mA |
| Kabelis | 5 m |
| Montavimo tipas | Užspaudžiamas ant laidininko |
| Laidininko skersmuo | iki Ø15–16 mm |
| Suderinamumas | Morek DLM / Morek EV įkrovimo sprendimai |
| Vienfazei sistemai | 1 vnt. |
| Trifazei sistemai | 3 vnt. |
| Naudojimas su saulės elektrine | Taip, pagal Morek konfigūraciją |
